Номер в госреестре | 56946-14 |
Наименование СИ | Дефектоскопы вихретоковые |
Обозначение типа СИ | MIZ-85iD-2 |
Изготовитель | "ZETEC, Inc.", США |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Дефектоскопы вихретоковые MIZ-85iD-2 предназначены для выполнения измерений при контроле труб парогенераторов и теплообменных аппаратов в составе комплекса оборудования вихретокового контроля парогенераторов «IMEC2».
Дефектоскопы вихретоковые MIZ-85iD-2 позволяют измерять следующие параметры:
- координаты сквозных дефектов в трубе;
- глубины несквозных дефектов в трубе.
Принцип действия дефектоскопов вихретоковых MIZ-85iD-2 основан на возбуждении вихревых токов в локальной зоне контроля и регистрации изменений, создаваемого ими электромагнитного поля, обусловленных дефектами и электрофизическими свойствами объекта контроля. Измерения осуществляются путем регистрации изменений действительной и мнимой составляющей вихретокового сигнала, создаваемого катушками индуктивности вихретоковых преобразователей.

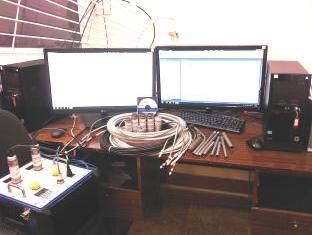

Дефектоскопы вихретоковые MIZ-85iD-2 имеют блочную конструкцию.
Электронный блок дефектоскопов вихретоковых MIZ-85iD-2 предназначен для создания сигнала, возбуждающего катушки индуктивности преобразователей, приема и передачи информации. В электронном блоке реализована схема формирования внутреннего абсолютного опорного сигнала и имеется система подавления шумов, позволяющая увеличить соотношение сигнал-шум для всех типов вихретоковых преобразователей. В электронном блоке размещен встроенный адаптер для вихретоковых преобразователей.
В состав дефектоскопов вихретоковых MIZ-85iD-2 входят вихретоковые преобразователи, специальной формы для работы в протяженных трубных магистралях, выполненные в виде упругих жгутов заданной длины. Дефектоскопы вихретоковые MIZ-85iD-2 оснащены и могут работать с вихретоковыми преобразователями различных типов: проходными, вращающимися, матричными с одной или несколькими катушками индуктивности. Дефектоскопы вихретоковые MIZ-85iD-2 поддерживают до 40 каналов (катушек индуктивности) одновременно в режиме непрерывного съема сигнала и до 640 каналов в режиме мультиплексирования.
В качестве устройства управления, обработки и отображения поступающей измерительной информации в дефектоскопах вихретоковых MIZ-85iD-2 используется персональный компьютер.
Программное обеспечение разработано специально для дефектоскопов вихретоковых MIZ-85iD-2 и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Идентис | икационные данные программного обеспечения: | |||
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
EddyOne Acquisition | Acq13.exe | 1.0.1 | F0CE278C1A08401D 8B842CF860189DEE | MD5 |
Программное обеспечение защищено от несанкционированного доступа электронным ключом защиты, размещаемым в отдельном устройстве на основе USB накопителя. Защита программного обеспечения соответствует уровню «С» в соответствии с МИ 3286-2010.
Наименование характеристики | Значение |
Количество измерительных каналов: | 2 •I- 4 о |
Диапазон частот сигнала возбуждения, кГц: | 0,020 • 1200 |
Пределы допускаемой относительной погрешности установки частоты сигнала возбуждения, %: | ± 0,2 |
Диапазон выходного напряжения сигнала возбуждения, В: - основной режим - режим I-Probe | 0 0 • • 62 о о |
Пределы допускаемой относительной погрешности установки выходного напряжения сигнала возбуждения, %: | ± 10 |
Уровень шумов дифференциального канала, не более, В | 0,1 |
Пороговое значение чувствительности при измерениях размеров сквозных дефектов (минимальный диаметр выявляемого дефекта), мм, не более: | 0,4 |
Пределы допускаемой абсолютной погрешности измерения глубины дефектов в отношении к толщине стенки, %: | ± 10 |
Габаритные размеры электронного блока (Ш х д х В), мм, не более: | 292 х 413 х 356 |
Масса электронного блока, кг, не более: | 9,7 |
Питание от сети переменного тока, В Частота, Гц | 125 • 250 50 • 60 |
наносится на корпус дефектоскопов вихретоковых MIZ-85iD-2 методом наклеивания.
1 | Дефектоскоп вихретоковый MIZ-85iD-2 | 1 шт. |
2 | Вихретоковые преобразователи с кабелями | 1 комплект |
3 | Адаптеры вихретоковых преобразователей | 1 комплект |
4 | Кабели питания | 1 комплект |
5 | Защитная оболочка | 1 шт. |
6 | Футляр для Переноски/Хранения | 1 шт. |
7 | Руководство по эксплуатации | 1 шт. |
8 | Методика поверки | 1 шт. |
9 | USB накопитель с программным ключом защиты | 1 шт. |
10 | Образцы дефектов (трубки), не предназначены для поверки | 1 комплект |
11 | Программный комплекс EddyOne Analysis | 1 комплект |
осуществляется в соответствии с документом МП АПМ 46-13 «Дефектоскопы вихретоковые MIZ-85iD-2. Методика поверки», утверждённым ГЦИ СИ ООО «Автопрогресс-М» в феврале 2014 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- осциллограф типа Tektronix TDS-2022B, диапазон частот <200 МГц, диапазон измерений в полосе частот от 0 до 300 МГц, коэффициент усиления 1 мВ/дел -10 В/дел с погрешностью ±2%, коэффициент развертки 2 нс/дел -10 с/дел с погрешностью ±0,002%;
- комплект мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13. Мера КММД-ПГ-16/13-№1: выполнено одно сквозное отверстие, глухие сверления с плоским дном глубиной 100, 75, 55, 35, 15 % толщины стенки, проточка на внешнем диаметре глубиной 10 % толщины стенки. Мера КММД- ПГ -16/13-№2: 6 сквозных отверстий диаметром 0,40; 0,45; 0,60; 0,80; 1,0; 1,50 мм.
Методика выполнения измерений приведена в документах: «Дефектоскопы вихретоковые MIZ-85iD-2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым MIZ-85iD-2
1. ГОСТ Р ИСО 15549-2009 «Контроль неразрушающий. Контроль вихретоковый. Основные положения».
2. ГОСТ 26697-85 «Контроль неразрушающий. Дефектоскопы магнитные и вихретоковые. Общие технические требования».
3. Техническая документация фирмы «Zetec Inc» США.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
Зарегистрировано поверок | 10 |
Поверителей | 2 |
Актуальность данных | 18.11.2024 |
