| Номер в госреестре | 56949-14 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DLM4038, DLM4058 |
| Изготовитель | "Yokogawa Meters & Instruments Corporation", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые DLM4038, DLM4058 (далее осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по восьми независимым каналам, при подключении логического пробника - по восьми логическим каналам, а также, проведение курсорных и автоматических измерений. В осциллографах обеспечивается сохранение изображений для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты USB, GP-IB или Ethernet.
На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений, входные разъёмы и органы управления, обеспечивающие выбор режима работы и установку параметров.

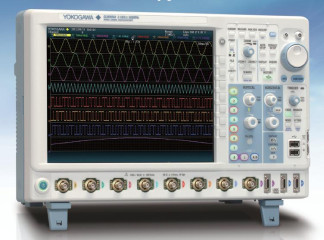

Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.
Место нанесения знака
Встроенное в осциллограф программное обеспечение выполняет следующие функции:
- управление осциллографом;
- передачу, сохранение и чтение сохранённых ранее осциллограмм;
- математическую обработку полученных осциллограмм;
- подключение периферийных устройств и внешнего персонального компьютера. Идентификационные данные встроенного программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DLM40ХХ | отсутствует | не ниже 2.04 | отсутствует | отсутствует |
Защита встроенного программного обеспечения обеспечена с помощью специальных средств защиты.
Уровень защиты ПО осциллографов цифровых DLM4038, DLM4058 от преднамеренных и непреднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
| Количество входных каналов | 8 или 7 + 1 логический 8-битный вход |
| Режимы связи входного усилителя | закрытый вход 1 МОм открытый вход 1 МОм открытый вход 50 Ом закороченный вход |
| Входное сопротивление: | |
| при непосредственном входе | 1,00±0,01 МОм 50,0±0,5 Ом |
| по входу пробника 10:1 | 10,0±0,2 МОм |
| Диапазон установки коэффициента отклонения, Коткл, В/дел: | |
| для входа 1 MОм | 0,002 - 10 |
| для входа 50 Ом | 0,002 - 0,5 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(1,5-10-2-8-Коткл + AUcm), где DUcm - погрешность установки напряжения смещения |
| Диапазон установки напряжения смещения, Ucm, В: | |
| для коэффициентов отклонения 2 - 50 мВ/дел | ±1 |
| для коэффициентов отклонения 100 - 500 мВ/дел и входа 1 МОм | ±10 |
| для коэффициентов отклонения 1 - 10 В/дел и входа 1 МОм | ±100 |
| для коэффициентов отклонения 100 - 500 мВ/дел и входа 50 Ом | ±5 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения, АИСМ, В: для коэффициентов отклонения 2 - 50 мВ/дел для коэффициентов отклонения 100 - 500 мВ/дел для коэффициентов отклонения 1 - 10 В/дел | ±(10-2-Цсм + 210"4) ±(10 2/Цсм + 2-10 3) ±(10 2/Исм + 210 2) |
| Пределы допускаемой относительной погрешности деления напряжения пробником 10:1, % | ±2 |
| Максимальное допустимое значение входного напряжения, В: | |
| эффективное значение для входа 1 МОм | 150 |
| эффективное значение для входа 50 Ом | 5 |
| пиковое значение для входа 50 Ом | 10 |
| пиковое значение по входу пробников 10:1 в диапазоне | |
| частот до 1 МГц | 600 |
| Полоса пропускания (по уровню минус 3 дБ), МГц: | |
| для коэффициентов отклонения 100 мВ/дел - 100 В/дел | |
| с пробником 10:1; | |
| для коэффициентов отклонения 10 - 500 мВ/дел и входа | |
| 50 Ом: | |
| для DLM4038 | 0 - 350 |
| для DLM4058 | 0 - 500 |
| для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел | |
| с пробником 10:1; | |
| для коэффициентов отклонения 2 мВ/дел, 5 мВ/дел и входа | |
| 50 Ом: | |
| для DLM4038 | 0 - 300 |
| для DLM4058 | 0 - 400 |
| Нижний предел полосы пропускания при закрытом входе, Гц, | |
| не более: | |
| для непосредственного входа | 10 |
| при использовании пробника 10:1 | 1 |
| Сдвиг фазы между каналами при одинаковых условиях, нс, | |
| не более | 1 |
| Максимальная частота выборки в реальном масштабе време | |
| ни ГВыб, Гвыб/с: | |
| (Значения, заключенные в скобки, относятся к режиму рабо- | |
| ты осциллографа с высоким разрешением) | |
| для включенного режима чередования | 2,5 (1,25) |
| для выключенного режима чередования | 1,25 (0,625) |
| для режима повторяющейся выборки | 125 |
| для режима выборки с интерполяцией | 125 |
| Диапазон установки коэффициентов развёртки, с/дел | 1 • 10-9 - 500 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(2-10-5-Т + 510-11 + Твыб), где Т - измеряемый временной интервал, Твыб = 1/Гвыб |
| Диапазон установки уровня синхронизации (Из): для внутренней синхронизации для внешней синхронизации | ±4 деления ±2 В |
| Разрешение установки уровня синхронизации: для внутренней синхронизации для внутренней синхронизации при запуске от телевизионного сигнала для внешней синхронизации | 0,01 деления 0,1 деления 5 мВ |
| Пределы допускаемой абсолютной погрешности установки уровня синхронизации, В для внутренней синхронизации для внешней синхронизации | ±(0,1 •Из + 0,2-Коткл.) ±(0,1 •Из + 0,05) |
| Минимальный уровень сигнала синхронизации: для внутренней синхронизации для внешней синхронизации | 1 дел 100 мВ |
| Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации, В | ±40 |
| Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации, В | 28 |
| Диапазон установки задержки сигнала синхронизации (ТЗС), с | 110-8 - 10 |
| Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации, с | ±(5-10-3-ТЗС + 210-9) |
| Используемые логические пробники | 701988, 701989 |
| Количество входов логических пробников | 8 |
| Диапазон установки порогового уровня (Unop), В: для 701988 для 701989 | ±40 ±6 |
| Разрешение установки порогового уровня, В | 0,05 |
| Пределы допускаемой абсолютной погрешности установки порогового уровня, В | ±(3 • 10 2-Цпор + 0,1) |
| Диапазон входных напряжений, В: для 701988 для 701989 | ±40 Unop ± 6 |
| Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения, В: для 701988 для 701989 | ±42 ±40 |
| Минимальное значение входного напряжения, мВ: для 701988 для 701989 | 250 150 |
| Максимальная частота переключения, МГц: для 701988 для 701989 | 100 250 |
| Минимальная длительность импульса, нс: для 701988 для 701989 | 5 2 |
| Размер экрана дисплея, мм | 171,3x128,5 |
| Время установления рабочего режима, мин, не более | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 426x215x273 |
| Масса, кг, не более | 6,6 |
| Потребляемая мощность, В • А, не более | 250 |
Метрологические характеристики осциллографов нормированы при нормальных условиях
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | 23±5 55±10 |
| Питание: | |
| - напряжение переменного тока, В | 198 - 242 |
| - частота напряжения питания, Г ц | 50,0±0,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | 5 - 40 |
| - относительная влажность, % | 20 - 80 |
| Питание: | |
| - напряжение переменного тока, В | 90 - 264 |
| - частота напряжения питания, Г ц | 48 - 63 |
наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом на осциллограф методом наклейки.
В комплект поставки входят:
| - осциллограф цифровой DLM4038 (DLM4058) | - 1 | шт.; |
| - кабель питания A1009WD | - 1 | шт.; |
| - пробник пассивный 500 МГц (10:1) 701939 (701946)1 | - 4 | шт.; |
| - мягкий чехол для пробников В805900 | - 1 | шт.; |
| - защитная крышка В8069СН | - 1 | шт.; |
| - компакт-диск с документацией В8069Я2 | - 1 | шт.; |
| - логический пробник 701988 (701989)2 | - 1 | шт.; |
| - Руководство по эксплуатации IM DLM4038-03RU | - 1 | экз.; |
| - Методика поверки | - 1 | экз. |
| Примечания: 1. Количество дополнительно поставляемых | пассивных | пробников |
определяется заказанной опцией (Е1 - Е3).
2. Логический пробник поставляется по дополнительной заявке.
осуществляется в соответствии с документом 433-099-2014 МП «Осциллографы цифровые DLM4038, DLM4058. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 30 января 2014 г.
Основное оборудование, необходимое для поверки:
- калибратор осциллографов 9500B (рег. № 30374-05) с формирователем импульсов выносным 9510, режим воспроизведения напряжения 1 мВ - 200 В, ПГ ±0,025 %; режим генератора синусоидального напряжения 5 мВ - 5 В в диапазоне частот 12 кГц - 550 МГц, ПГ ±(1,5 - 4,5) %, ПГ ±2,5-10-7;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03), 1 мкГц - 80 МГц, ПГ ±1-10-6.
Приведены в Руководстве по эксплуатации IM DLM4038-02RU.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DLM4038, DLM4058
1. ГОСТ 8 129-99 «ГСИ. Государственная поверочная схема для средств измерения времени и частоты».
2. ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
3. Техническая документация фирмы-изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
