Трансформаторы тока IOR-V1, 56954-14

Трансформаторы тока IOR-V1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока промышленной частоты до 12 кВ.

Документы

Описание типа

Карточка СИ

Номер в госреестре	56954-14
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	IOR-V1
Изготовитель	"Wattsud, L.E.P. S.p.A.", Италия
Год регистрации	2014
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

Трансформаторы тока однофазные проходного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Функции первичной обмотки трансформаторов выполняет шина, на которую устанавливается трансформатор.

Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой.

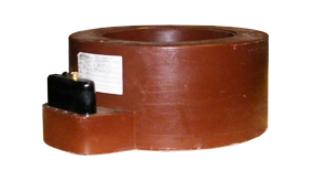

Внешний вид трансформаторов тока приведен на рисунке 1.

Технические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	250
Номинальный вторичный ток, А	1
Количество вторичных обмоток	2
Класс точности обмоток для измерений	1
Номинальная вторичная нагрузка, В • А	5
Номинальный коэффициент безопасности измерительных обмоток, не более	10

Наименование характеристики	Значение
Наименование характеристики	Значение
Средний срок службы, не менее, лет	25
Категория размещения по ГОСТ 15150-69	1
Климатическое исполнение по ГОСТ 15150-69, °С	У в диапазоне рабочих температур от минус 5 до плюс 40
Масса, кг, не более	49
Габаритные размеры, мм, не более - внешний диаметр; - внутренний диаметр.	190 55
Средняя наработка до метрологического отказа, ч	263 000
Средний срок службы, лет	30

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.

Комплектность

Трансформаторы тока IOR-V1, зав. №№ Т303, Т304 - 2 шт.

Паспорта - 2 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

Основные средства поверки:

Трансформатор тока измерительный лабораторный ТТИ-5000.5 (ГР № 55278-13). Номинальные значения первичного тока: от 5 до 5000 А. Номинальный вторичный ток: 5 А. Кл. т. 0,05.

Трансформатор тока УТТ-5М (ГР № 161-49). Диапазон измерений: (15...600)/5 А. Кл. т. 0,2.

Энергомонитор 3.3Т (ГР № 31953-06). Диапазон измерений: от 0,1 до 50 А. Основная погрешность: ±[0,1+0,01 (1н/1-1)] %.

Сведения о методах измерений

Сведения о методах измерений приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока IORV-1

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
