| Номер в госреестре | 56955-14 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | MTL |
| Изготовитель | "VICI & C" S.r.l., Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

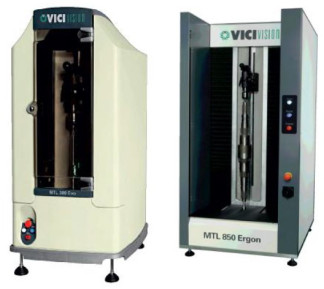

Системы оптические измерительные MTL (далее - системы) предназначены для измерений линейных размеров, формы и взаимного расположения поверхностей деталей сложной формы, а также формы поверхностей вращения типа коленчатые и распределительные валы и резьбы.
Системы выпускаются шестнадцати модификаций, различающихся конструктивным исполнением, размерами и диапазоном измеряемых диаметров и длин.
Конструктивно основание установки и вертикальная колонна объединены в один узел, в котором размещены приводы бабки и измерительный блок. Нижняя бабка, расположенная на нижнем конце колонны, имеет приспособление для закрепления детали с помощью конуса Морзе или патрона. В зависимости от выполняемой измерительной задачи деталь в процессе измерения остаётся неподвижной или вращается вокруг своей продольной оси. При измерении во время вращения, ось прибора приводится во вращение с постоянной скоростью позиционирующим двигателем. При измерении неподвижной детали позиционирующий двигатель фиксирует ось верхней бабки в определенном положении. Нижняя бабка вместе с различными элементами управления закреплена на колонне подвижно. Обе бабки снабжены крепёжным приспособлением с конусом Морзе и патроном. Элементы управления позволяют корректировать положение верхней бабки в зависимости от длины детали и упрощают установку детали.
Оптический измерительный блок, состоящий из источника питания, осветителя, оптоэлектронной системы и системы обработки изображения, смонтирован на колонне и перемещается параллельно оси установки. Первичные измерительные данные, полученные с помощью оптоэлектронной системы и системы регистрации позиционирования, обрабатываются компьютером со встроенными платами управления системой. Результат измерения, расчетов, оценки и анализа отображается на цветном дисплее, сохраняется для статистической обработки и, при необходимости, выводится на печать.
Системы оптические измерительные MTL имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MTL | MTL | 6x | USB-ключ HASP | Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения систем оптических измерительных MTL соответствует уровню «С» по МИ 3286-2010 - используется ключ-заглушка «HASP».
Таблица 2
| Модель | MTL X5 | MTL 250 | MTL 300 Evo | MTL 500x60 Evo | MTL 500x120 Evo | MTL 500x60 Ergon | MTL 500x120 Ergon | MTL 850x60 Ergon | ||||
| Диапазон измерений, мм - длина - диаметр | От 0 до 100 От 0 до 16 | От 0 до 270 От 0 до 16 | От 0 до 270 От 0 до 40 | От 0 до 270 От 0 до 40 | От 0 до 500 От 0 до 60 | От 0 до 500 От 0 до 120 | От 0 до 500 От 0 до 60 | От 0 до 500 От 0 до 120 | От 0 до 870 От 0 до 60 | |||
| Пределы допускаемой абсолютной погрешности при измерении диаметра, мкм, где D-диаметр в мм | ±(2+D/100) | ±(2+D/100) | ±(2+D/100) | ±(2+D /100) | ±(2,5+D/100) | ±(2+D/100) | ±(2,5+D/100) | ±(2+D/100) | ||||
| Пределы допускаемой абсолютной погрешности при измерении длины, мкм, где L-длина в мм | ±(5+L/100) | |||||||||||
| Повторяемость при измерении диаметра, мкм | 0,4 | 0,4 | 0,4 | 0,4 | 0,6 | 0,4 | 0,6 | 0,4 | ||||
| Повторяемость при измерении длины, мкм | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| Допускаемые размеры детали, мм - длина - диаметр | 270 90 | 270 90 | 300 90 | 500 180 | 500 180 | 500 180 | 500 180 | 870 180 | ||||
| Допускаемая масса детали, кг | 3 | 6 | 6 | 15 | 15 | 20 | 20 | 20 | ||||
| Скорость вертикального сканирования, мм/с | 20 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | ||||
| Скорость поворотного сканирования, ...°/с | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | ||||
| Масса системы, кг | 90 | 90 | 110 | 170 | 170 | 220 | 220 | 250 | ||||
| Напряжение питания, В, Частота, Гц | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | ||||
| Габаритные размеры, мм длина ширина высота | 560 660 890 | 560 660 890 | 500 650 1100 | 600 800 1300 | 600 800 1300 | 600 800 1300 | 600 800 1300 | 600 800 1650 | ||||
| Модель | MTL 850x120 Ergon | MTL 1250 Ergon | MTL 500x120 Ergon S | MTL 850x120 Ergon S | MTL 1250 Ergon S | MTL 500x170 X-Stream | MTL 850x170 X-Stream | MTL 1250x170 X-Stream |
| Диапазон измерений, мм - длина - диаметр | От 0 до 870 От 0 до 120 | От 0 до 1270 От 0 до 120 | От 0 до 500 От 0 до 120 | От 0 до 870 От 0 до 120 | От 0 до 1270 От 0 до 120 | От 0 до 500 От 0 до 170 | От 0 до 870 От 0 до 170 | От 0 до 1270 От 0 до 170 |
| Пределы допускаемой абсолютной погрешности при измерении диаметра, мкм, где D-диаметр в мм | ±(2,5+D/100) | |||||||
| Пределы допускаемой абсолютной погрешности при измерении длины, мкм, где L-длина в мм | ±(5+L/100) | |||||||
| Повторяемость при измерении диаметра, мкм | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Повторяемость при измерении длины, мкм | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Допускаемые размеры детали, мм - длина - диаметр | 870 180 | 1270 180 | 500 180 | 870 180 | 1270 180 | 500 250 | 870 250 | 1270 250 |
| Допускаемая масса детали, кг | 20 | 20 | 30 | 30 | 30 | 30 | 60 | 60 |
| Скорость вертикального сканирования, мм/с | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Скорость поворотного сканирования, ...°/с | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| Масса системы, кг | 250 | 300 | 220 | 250 | 300 | 440 | 472 | 572 |
| Напряжение питания, В, Частота, Гц | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 | 230 50/60 |
| Габаритные размеры, мм длина ширина высота | 600 800 1650 | 600 800 2050 | 600 800 1300 | 600 800 1650 | 600 800 2050 | 990 990 1570 | 990 990 1910 | 990 990 2190 |
Знак утверждения типа корпус системы методом наклейки и на руководство по эксплуатации типографским методом.
Системы поставляются в комплекте указанном в таблице 3.
Лист № 6 Всего листов 6 Таблица 3
| Наименование | Кол-во | Примечание | |
| 1 | Оптическая измерительная система MTL | 1 шт. | Модификация в соответствии с заказом |
| 2 | Руководство по эксплуатации | 1 экз. | |
| 3 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 56955-14 «Системы оптические измерительные MTL. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г. Основные средства поверки: Меры для поверки систем оптических измерительных MTL с пределами допускаемых отклонением длин от ±90 до ±500 мкм и диаметров от ±60 до ±250 мкм.
Методы измерений изложены в Руководстве по эксплуатации на системы.
Нормативные и технические документы, устанавливающие требования к оптическим измерительным системам MTL
ГОСТ Р 8.763 -2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
