Анализаторы поверхностного углерода ELTRA SС-800, 56970-14

Назначение

Анализаторы поверхностного углерода ELTRA S^800 (далее - анализаторы) предназначены для измерения массы углерода и по аттестованным методикам измерений массы углерода на единицу поверхности на металлических изделиях, стекле, керамике и пр.

Описание

Принцип действия анализаторов основан на сжигании содержащегося на поверхности образца углерода в трубчатой печи в токе кислорода и последующем определении содержания газообразных оксидов углерода методом инфракрасной спектроскопии.

Углерод в результате химических реакций при высокой температуре окисляется до СО2, который с потоком кислорода поступает в блок инфракрасных полупроводниковых детекторов. В блоке используют два независимых детектора инфракрасного излучения, настроенные на разные диапазоны измерений. Детекторы работают параллельно и концентрацию углекислого газа определяют одновременно. Детекторы обнаруживают газ по изменению поглощения инфракрасного излучения на выделенных длинах волн и вырабатывают электрические сигналы, пропорциональные количеству измеряемого газа. Площадь поверхности образца (см2) вводится вручную. Градуировка анализатора производится с использованием стандартных образцов состава углекислого газа с помощью встроенного дозирующего устройства, а также карбонатов с аттестованным значением углерода. Температура резистивной печи регулируется до 1000 0С микропроцессором.

Конструктивно анализаторы представляют собой модульное устройство, которое состоит из: трубчатой печи, блока инфракрасных детекторов, усилителей и преобразователей сигнала, электронного блока регулятора потока газов, дозирующего устройства и персонального компьютера с программным обеспечением для управления процессами измерений и отображения полученных результатов.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца, размещение его в электропечи, затем автоматическое определение массы углерода. Результаты анализа выводятся на монитор персонального компьютера и могут быть распечатаны.

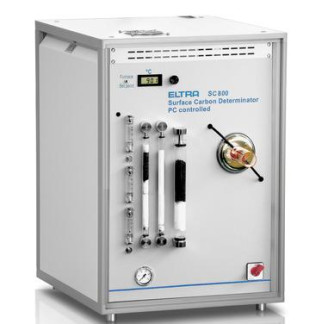

Внешний вид анализатора представлен на рисунке 1.

Программное обеспечение

Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические характеристики нормированы с учетом программного обеспечения.

Технические характеристики

2

* при известной площади поверхности анализируемого образца (S), см ;

**X — результат измерений массы углерода, мг;

***AS - абсолютная погрешность измерений площади поверхности анализируемого образца, см2.

Знак утверждения типа

наносится на лицевую панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

в комплект поставки входят:

-    анализатор ELTRA SC - 800 в соответствии с заказом;

-    руководство по эксплуатации

-    МП 100-251-2013 «ГСИ. Анализаторы поверхностного углерода ELTRA SC-800. Методика поверки».

Поверка

осуществляется по документу МП 100-251-2013 «ГСИ. Анализаторы поверхностного углерода ELTRA SC-800. Методика поверки», утвержденному ФГУП «УНИИМ»

31 января 2014 г.

Эталонные средства измерений, используемые при поверке:

-    ГСО 8820-2006 (аттестованное значение массовой доли карбоната кальция - 99,57 %, границы относительной погрешности аттестованного значения ± 0,27 %) или ГВЭТ 196-12012 Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации металлов в жидких и твердых веществах и материалах;

-    весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228.

Сведения о методах измерений

Методика измерений массы углерода представлена в руководстве по эксплуатации. Методика измерений массы углерода на единицу поверхности должна разрабатываться и проходить аттестацию в установленном порядке.

Нормативные и технические документы, устанавливающие требования к анализаторам

Техническая документация изготовителя фирмы «ELTRA GmbH», Германия.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
