| Номер в госреестре | 56974-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | RSC |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия; Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные RSC (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструктивно датчики состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - растяжение.

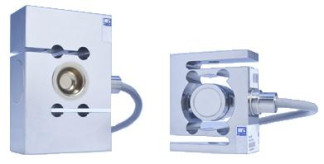

Внешний вид датчиков показан на рисунке 1.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид RSCX1X2X3X4, где: обозначение типа датчиков;
X1 - условное обозначение степени защиты, обеспечиваемой оболочкой: А-1Р67, В-IP68, С-1Р68;
X2 - обозначение класса точности;
X3 - обозначение максимального числа поверочных интервалов;
X4 - максимальная нагрузка (Етах) в килограммах (KG) или тоннах (T);
| Характеристика | Модификации | |||
| RSCAX2X3X4, RSCВX2X3X4 | RSCCX2X3X4 | |||
| Класс точности по ГОСТ Р 8.726-2010 | D1 | C1 | C3 | C3 |
| Максимальная нагрузка (Emax), кг | 50; 100; 200; 500; 1000; 2000; 5000; | 50; 100; 200; 500; 1000; 2000; 5000 | ||
| Максимальное число поверочных интервалов (nmax) | 1000 | 1000 | 3000 | 3000 |
| Минимальный поверочный интервал (Vmin) | Emax / 2800 | Emax / 3500 | Emax / 8333 | Emax / 8333 |
| Минимальная статическая нагрузка (EmmX % от Emax | 0 | |||
| Предел допустимой нагрузки (Eiim), % от Emax | 150 | |||
| Доля от пределов допускаемой погрешности весов (PLC) | 0,7 | |||
| Входное сопротивление, Ом | 350 | 389±15 | ||
| Выходное сопротивление, Ом | 350±1,5 | |||
| Выходной сигнал, мВ/В | 2 | |||
| Диапазон температур, °С | от -30 до +40 | |||
| Классификация по влажности | CH | |||
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2
| Emax, кг | Габаритные размеры, не более, мм: | ||
| длина | высота | глубина | |
| от 50 до 100 | 50,8 | 62 | 24 |
| 200 | 57,2 | 87,3 | 24 |
| от 500 до 1000 | 57,2 | 87,3 | 31 |
| 2000 | 69,8 | 100 | 31 |
| 5000 | 76,2 | 100 | 36,5 |
Знак утверждения типа наносится типографским способом на руководство по эксплуатации.
| Наименование | Количество | Примечание |
| Датчик | 1 шт. | - |
| Эксплуатационная документация | 1 экз. | - |
| Опорные блоки и аксессуары: - шарнирная опора (нержавеющая сталь) для датчиков RSC с номинальной нагрузкой 0.05т ...5т (1-U1R/200KG/ZGW, 1-U2A/1T/ZGUW, 1-U2A/5T/ZGUW) | 1 шт. | По дополнительному заказу |
| Блок питания (100...240В) (1-AC/DC15V/550MA) | 1 шт. | По дополнительному заказу |
| Соединительная муфта для удлинения кабеля (1-KVM) | 1 шт. | |
| Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, C2, C2A, C16, RTN, RSC, U2A (1-VKK1-4, 1-VKK1R-4, 1-VKK2-6, 1-VKK2-8, 1-VKK2R-8, 1-VKK2R-8Ex, 1-VKEEX, 1-VKK2R-8Digital) | 1 шт. | |
| Соединительный сигнальный кабель (1-CABA1/20, 1-CABA1/100, 1-CABE2/20, 1-CABE2/100, 1-CABE2/200, 43301.0071, 4-3301.0082б 4-3301.0169) | 1 шт. | |
| Кабель заземления (1-EEK4, 1-EEK6, 1-EEK8, EEKR1.8, EEKR2.5) | 1 шт. |
Осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.
ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным RSC
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
| Зарегистрировано поверок | 27 |
| Поверителей | 6 |
