| Номер в госреестре | 56977-14 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5 |
| Изготовитель | "Ruide Surveying Instrument Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 03.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5 -геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,630-0,680 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

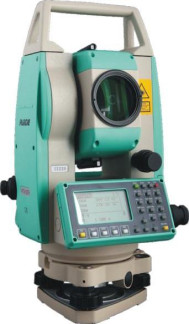

Конструктивно тахеометры электронные RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5 выполнены единым блоком. На передней и задней панелях расположено по одному жидкокристаллическому дисплею с кнопками управления. На боковых панелях расположены аккумуляторный отсек, а так же USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса тахеометров электронных RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| RTS- 820_Ru_sys_130130_001002 | UP sys 13013 0_001002 | 13.01.30 | - | - |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование характеристики | З | начение характеристики | |
| Модель | RTS- 822R3 | RTS- 822R5 | RTS- RTS-825R3 825R5 |
| Увеличение зрительной трубы, крат: | 30 | ||
| Диаметр входного зрачка, мм: | 47 | ||
| Угловое поле зрения зрительной трубы, ...° ...', не менее: | 1 30 | ||
| Наименьшее расстояние визирования, м, не более: | 1,3 | ||
| Цена деления установочного уровня: - круглого, .'/ мм - цилиндрического, ...’’/ мм | 10/2 30/2 | ||
| Диапазон компенсации компенсатора, ...', не менее: | ±3 | ||
| Пределы допускаемой абсолютной погрешности оптического центрира, мм, не более: | ±1,0 | ||
| Диапазон измерений: - углов, .°: - расстояний, м: - отражательный режим - отражательный режим на отражающую плёнку - диффузный режим | 0 - 360 1.5 - 5000 1.5 - 1200 1,5 - 300 1,5 - 500 1,5 - 300 1,5 - 500 | ||
| Дискретность отсчитывания измерений: - углов, ...": - расстояния, мм: | |||
| Допускаемая средняя квадратическая погрешность измерений углов, ...": | 2 | 5 | |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим1 - отражательный режим на отражающую плёнку2 - диффузный режим3 | (2+2 10-6D) (5+2 10-6d) (5+2 10-6d) где D - измеряемое расстояние, мм | ||
| Источник электропитания: - напряжение, В | внутренний аккумулятор 6,0 | ||
| Диапазон рабочих температур, °С: | от минус 20 до плюс 45 | ||
| Габаритные размеры (Д х Ш х В), мм, не более: | 160 х 150 х 340 | ||
| Масса с трегером и аккумулятором, кг, не более | 5,4 | ||
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр | 1 |
| Транспортировочный кейс | 1 |
| Зарядное устройство | 1 |
| Аккумуляторная батарея | |
| Multi-port кабель | 1 |
| Руководство по эксплуатации | 1 |
| Дождевик | 1 |
| Ремень | |
| Гарантийный талон | 1 |
| Нитяной отвес | 1 |
| CD диск с программным обеспечением | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным RTS-822R3, RTS-822R5, RTS-825R3, RTS-825R5
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения».
4 Техническая документация «RUIDE SURVEYING INSTRUMENT CO.,LTD.», КНР.
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2)..
| Зарегистрировано поверок | 55 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
