| Номер в госреестре | 56983-14 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | Holex мод. 420200, 420750, 420770, 421900 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры Holex модификаций 420200, 420750, 420770, 421900 (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров изделий.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном, стопора, трещотки.
Микрометры имеют отсчетное устройство в виде микрометрической головки с ценой деления 0,01 мм, основанной на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.
Измерительные поверхности оснащены твердым сплавом. Для установки микрометров с нижним пределом измерений от 25 мм в начальное положение используется установочная мера. Скобы микрометров оснащены термоизоляционными накладками для предотвращения влияния тепла рук.
Микрометры изготавливаются следующих модификаций:

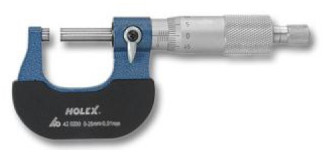

- 420200 (рисунок 1) имеют стандартное исполнение и четыре исполнения (420200 0-25, 420200 25-50, 420200 50-75, 420200 75-100), различающиеся диапазонами измерений.
- 420750 (рисунок 2) имеют большой диаметр барабана (30 мм) и четыре исполнения (420750 0-25, 420750 25-50, 420750 50-75, 420750 75-100), различающиеся диапазонами измерений.
- 420770 (рисунок 3) предназначены для измерений больших размеров, поставляются с комплектом сменных измерительных наконечников и установочных мер. Имеют четыре исполнения (420770 25-150, 420770 150-300, 420770 100-200, 420770 200-300), различающиеся диапазонами измерений.
- 421900 (рисунок 4) имеют невращающиеся ножевидные измерительные поверхности и предназначены для измерений в узких пазах. Имеют четыре исполнения (421900 0-25, 421900 25-50, 421900 50-75, 421900 75-100), различающиеся диапазонами измерений.
к
Г ||Щ WVn : Dim
Рисунок 4 - Общий вид микрометров Holex модификации 421900
Таблица 1. Основные метрологические и технические характеристики микрометров модификаций 420200, 420750, 421900_
| Пределы | Отклонение от | Отклонение от | ||
| Модифика | Диапазон | допускаемой | плоскостности | параллельности |
| ция | измерений, | абсолютной | плоских | плоских |
| микрометра | мм | погрешности, | измерительных | измерительных |
| мкм | поверхностей, мкм | поверхностей, мкм | ||
| от 0 до 25 | ± 4 | 2 | 6 | |
| 420200 | от 25 до 50 | ± 4 | 2 | 6 |
| от 50 до 75 | ± 5 | 3 | 10 | |
| от 75 до 100 | ± 5 | 3 | 10 | |
| от 0 до 25 | ± 4 | 2 | 6 | |
| 420750 | от 25 до 50 | ± 4 | 2 | 6 |
| от 50 до 75 | ± 5 | 3 | 10 | |
| от 75 до 100 | ± 5 | 3 | 10 | |
| от 0 до 25 | ± 4 | - | - | |
| 421900 | от 25 до 50 | ± 4 | - | - |
| от 50 до 75 | ± 5 | - | - | |
| от 75 до 100 | ± 5 | - | - |
Таблица 2. Основные метрологические и технические характеристики микрометров модификации 420770_
| Диапазон измерений микрометра, мм | Диапазон измерений в зависимости от используемого сменного измерительного наконечника, мм | Пределы допускаемой абсолютной погрешности, мкм | Отклонение от плоскостности плоских измерительных поверхностей, мкм | Отклонение от параллельности плоских измерительных поверхностей, мкм |
| от 25 до 150 | от 25 до 50 | ± 4 | 3 | 6 |
| от 50 до 75 | ± 5 | 3 | 10 | |
| от 75 до 100 | ± 5 | 3 | 10 | |
| от 100 до 125 | ± 6 | 3 | - | |
| от 125 до 150 | ± 6 | 3 | - | |
| от 150 до 300 | от 150 до 175 | ± 7 | 4 | - |
| от 175 до 200 | ± 7 | 4 | - | |
| от 200 до 225 | ± 8 | 4 | - | |
| от 225 до 250 | ± 8 | 4 | - | |
| от 250 до 275 | ± 9 | 5 | - | |
| от 275 до 300 | ± 9 | 5 | - | |
| от 100 до 200 | от 100 до 125 | ± 6 | 3 | - |
| от 125 до 150 | ± 6 | 3 | - | |
| от 150 до 175 | ± 7 | 4 | - | |
| от 175до 200 | ± 7 | 4 | ||
| от 200 до 300 | от 200 до 225 | ± 8 | 4 | - |
| от 225 до 250 | ± 8 | 4 | - | |
| от 250 до 275 | ± 9 | 5 | - | |
| от 275до 300 | ± 9 | 5 | - |
Лист № 4 Всего листов 5
Допускаемое отклонение длины установочных мер от номинального размера ± (1+L/50), мкм, где L - номинальная длина установочной меры в мм.
Отклонение от плоскостности плоских измерительных поверхностей установочных мер не более 0,3 мкм.
Отклонение от параллельности плоских измерительных поверхностей установочных мер не более 2 мкм.
Цена деления микрометров 0,01 мм.
Диаметр измерительных поверхностей для микрометров:
- модификации 420200 - 6,5 мм;
- модификаций 420750, 420770 - 8,0 мм.
Размеры ножевидных измерительных поверхностей для микрометров модели 421900 - 6,5 х 0,75 мм.
Диаметр барабана микрометрического винта для микрометров:
- модификаций 420200, 421900 - 18 мм;
- модификации 420750 - 30 мм;
- модификации 420770 - 25 мм.
Измерительное усилие микрометров от 5 до 10 Н.
Колебание измерительного усилия не более 2 Н.
Диапазон рабочих температур, °С от +16 до + 24;
Относительная влажность воздуха, не более 80 %.
Знак утверждения типа наносится на футляр микрометров методом наклейки и на титульном листе паспорта типографским методом.
Таблица 3. Комплектность средства измерений_
| Наименование | Количество |
| микрометр | 1 шт. |
| установочная мера (кроме исполнений 420200 0-25, 420750 0-25, 421900 0-25) | 1 шт. |
| установочные меры для модификации 420770: для исполнения 420770 25-150 для исполнения 420770 150-300 для исполнений 420770 100-200, 420770 200-300 | 5 шт. 6 шт. 4 шт. |
| Сменные измерительные пятки для модификации 420770: для исполнения 420770 25-150 для исполнения 420770 150-300 для исполнений 420770 100-200, 420770 200-300 | 5 шт. 6 шт. 4 шт. |
| ключ | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 56983-14 «Микрометры Holex модификаций 420200, 420750, 420770, 421900. Методика поверки», утвержденным ФГУП «ВНИИМС» 20 февраля 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
Лист № 5 Всего листов 5
- прибор универсальный для измерений длины DMS 680 с пределом допускаемой абсолютной погрешности (0,3+L/1000), мкм, где L - в мм.
Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные и технические документы, устанавливающие требования к микрометрам Holex модификаций 420200, 420750, 420770, 421900
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация изготовителя.
