Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM, 56985-14

Назначение

Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM (далее по тексту - приборы) предназначены для автоматического и ручного измерения геометрических параметров фотошаблонов, заготовок и готовых печатных плат.

Описание

Принцип действия приборов основан на применении методов оптической цифровой микроскопии и алгоритмов распознавания образов.

Функционально приборы состоят из следующих основных узлов: станины с гранитным основанием; стеклянного измерительного стола с нижней подсветкой; подвижного портала с электроприводом и оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях; подвижной в вертикальном направлении оптической системы с переключаемым увеличением и модулем верхней подсветки; блока обработки результатов измерений, выполненным в виде промышленного компьютера.

Программное обеспечение, установленное на компьютере, производит обработку результатов измерений и вывод их на экран в цифровой и графической формах с формированием отчетов и технической документации для систем автоматизированного управления производством.

Приборы выпускаются в двух модификациях, отличающихся материалом корпуса прибора.

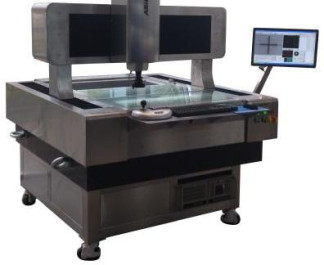

Внешний вид приборов приведен на рисунке 1.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа и электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Условия эксплуатации:

-    температура, °С    20 ±2

-    относительная влажность, %    60 ± 25

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

1.    Прибор для автоматического измерения размеров печатных плат и фотошаблонов IMM    1 шт.

2.    Калибровочный образец    1 шт.

3.    Комплект ЗИП    1 компл. (*)

4.    Руководство по эксплуатации «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM. Руководство по эксплуатации»    1 экз.

5.    Методика поверки МП РТ 2031-2013 «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM Методика поверки»    1 экз.

* - комплектуется по требованию Заказчика.

Поверка

Осуществляется в соответствие с документом МП РТ 2031-2013 «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM. Методика поверки», утвержденным Руководителем ГЦИ СИ ФБУ «Ростест-Москва» «21» ноября 2013 г.

Основные средства поверки:

-    мера длины штриховая, диапазон измерений 0-200 мм, разряд 2, класс 1 по ГОСТ 12069-90,

-    объект-микрометр типа ОМП, разряд 2 по ГОСТ Р 8.763-2011 с абсолютной погрешностью не более ±(0,2+0,5L) мкм, где L - измеряемая длина в мм,

-    система лазерная измерительная XL-80, основная погрешность ±1мкм/м.

Сведения о методах измерений

Метод измерений изложен в документе «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам для автоматического измерения размеров печатных плат и фотошаблонов IMM

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм»;

2.    ГОСТ Р 53429-2009 «Платы печатные. Основные параметры и конструкции»;

3.    Техническая документация фирмы «GUANGDONG ZHENGYE TECHNOLOGY CO., LTD», КНР.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
