| Номер в госреестре | 56986-14 |
| Наименование СИ | Приборы для автоматического измерения ширины проводников |
| Обозначение типа СИ | XK |
| Изготовитель | "Guangdong Zhengye Technology Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для автоматического измерения ширины проводников XK (далее по тексту -приборы) предназначены для автоматического и ручного измерения геометрических параметров проводников печатных плат.
Принцип действия приборов основан на применении методов оптической цифровой микроскопии и алгоритмов распознавания образов.
Функционально приборы состоят из оптической системы, подвижной в вертикальном направлении, с объективом, имеющим переключаемое увеличение и модулем верхней подсветки; блока обработки результатов измерений, выполненным в виде промышленного компьютера.
Программное обеспечение, установленное на компьютере, производит обработку результатов измерений и вывод их на экран в цифровой и графической формах с формированием отчетов и технической документации для систем автоматизированного управления производством.
Приборы выпускаются в трех модификациях, отличающихся конструкцией, диапазоном и погрешностью измерений. У модификаций XK22 и XK23 оптическая система жестко закреплена на столе, входящем в комплект поставки прибора.

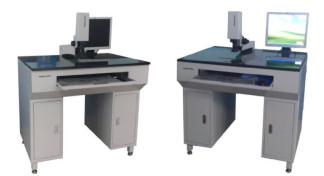

Внешний вид приборов приведен на рисунках 1-2.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Line Inspection | Line Inspection | 4.0 и выше | D9DD8FDE0F1 1A280BF56FB3 F462AB322 | MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа и электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
М
етрологические и технические характеристики
| Наименование характеристики | XK13 | XK22 | XK23 |
| Диапазон измерений (область видимости камеры) по осям Х и Y, мм, не менее (при увеличении объектива, крат) | 3,1 х 2,5 (0,7х) 2,2 х 1,7 (1х) 1 х 0,8 (2х) 0,6 х 0,56 (3х) 0,5 х 0,43 (4х) | 2,4 х 2,0 (0,7х) 1,6 х 1,3 (1х) 0,8 х 0,69 (2х) 0,52 х 0,44 (3х) 0,4 х 0,34 (4х) | |
| Пределы допускаемой абсолютной по- | ±6 (0,7х) | ±3 (0,7х) | |
| грешности измере- | ±4 (1 х) | ±2 (1х) | |
| ний в области види- | ±2 (2х) | ±1,2 (2х) | |
| мости камеры, мкм | ±1,5 (3х) | ±1 (3х) | |
| (при увеличении | ±1 (4х) | ±0,75 (4х) | |
| объектива, крат) | |||
| Габаритные размеры, ДхШхВ, мм, не более | 135 х 135 х 310 | 960 х 700 х 1220 | 960 х 780 х 1280 |
| Масса, кг, не более | 1,52 | 155 | 200 |
| Максимальная ширина заготовки печатной платы, мм | Любая | 780 | |
Условия эксплуатации:
- температура, °С
20 ± 2 60 ± 25
- относительная влажность, %
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом.
1. Прибор для автоматического измерения ширины проводников XK 1 шт.
2. Комплект ЗИП 1 компл. (*)
3. Руководство по эксплуатации «Приборы для автоматического измерения ширины проводников XK. Руководство по эксплуатации» 1 экз.
4. Методика поверки МП РТ 2030-2013 «Приборы для автоматического измерения ширины проводников XK Методика поверки» 1 экз.
* - комплектуется по требованию Заказчика.
осуществляется в соответствие с документом МП РТ 2030-2013 «Приборы для автоматического измерения ширины проводников XK. Методика поверки», утвержденным Руководителем ГЦИ СИ ФБУ «Ростест-Москва» «21» ноября 2013 г.
Основные средства поверки:
- объект-микрометр типа ОМП, разряд 2 по ГОСТ Р 8.763-2011 с абсолютной погрешностью не более ±(0,2+0,5L) мкм, где L - измеряемая длина в мм
Метод измерений изложен в документе «Приборы для автоматического измерения ширины проводников XK. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для автоматического измерения ширины проводников XK
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм»;
2. ГОСТ Р 53429-2009 «Платы печатные. Основные параметры и конструкции»;
3. Техническая документация фирмы «GUANGDONG ZHENGYE TECHNOLOGY CO., LTD», КНР.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Лист № 4 Всего листов 4
| Зарегистрировано поверок | 33 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
