Номер в госреестре 56987-14
Наименование СИ Приборы показывающие и регистрирующие
Обозначение типа СИ DPR100, DPR180, DPR250, DR4300, DR4500A
Изготовитель "Honeywell System Sensor de Mexico, S. de R.L. de C.V.", Мексика
Год регистрации 2014
Срок свидетельства 14.02.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Приборы показывающие и регистрирующие DPR100, DPR180, DPR250, DR4300, DR4500A (далее приборы) предназначены для измерений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации и отображения измерительной информации в аналоговом и цифровом виде.

Описание

Приборы созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули вставляются в главную монтажную панель). Они содержат входной модуль, который воспринимает сигналы от широкого спектра датчиков с выходными сигналами в виде активного сопротивления, напряжения и силы постоянного тока и преобразуют их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с заложенной программой.

Конструктивно приборы состоят из ряда функциональных блоков и модулей, настраиваемых отдельно. На задней стенки размещены штепсельные разъемы и клеммы для подключения проводов внешних линий. Приборы выпускаются с аналоговыми или цифровыми дисплеями.

Установка текущего времени, даты, скорости продвижения диаграммной ленты, диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш, расположенных на передних панелях приборов. Полную конфигурацию приборов можно осуществить с помощью персонального компьютера.

Приборы типа DPR100 имеют несколько модификаций, различающихся по метрологическим характеристикам, по способу регистрации, по наличию цифрового или аналогового дисплея и количеству измерительных каналов:

DPR100A - прибор с перьевым способом регистрации (от 1 до 3 измерительных каналов) и аналоговым дисплеем;

DPR100B - прибор с матричным способом регистрации (до 6 измерительных каналов) и аналоговым дисплеем;

DPR100C - прибор с перьевым способом регистрации (от 1 до 3 измерительных каналов) и цифровым дисплеем;

DPR100D - прибор с матричным способом регистрации (до 6 измерительных каналов) и цифровым дисплеем;

Прибор типа DPR180/250/100 различаются по метрологическим характеристикам, ширине используемой диаграммной бумаги, функциональным возможностям.

Приборы типа DR4300 и DR4500A осуществляют регистрацию результатов измерений на круговой диаграммной бумаге.

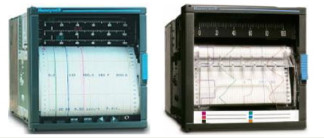

Фотографии общего вида приборов приведены на рисунках 1- 8.

Программное обеспечение

Установка программного обеспечения производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к программному обеспечению в процессе эксплуатации невозможен.

В таблице 1 приведены идентификационные данные программного обеспечения.

Таблица 1

Наименование

программного

обеспечения

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма

исполняемого

кода)

Алгоритм

вычисления

цифрового

идентифи

катора

программного

обеспечения

DPR100 A/B

43-DR-16-09

Issue 23 08/95

b7e6a791b4c6f4

66b1c3ad874de

787d0

md5

DPR100 C/D

43-DR-16-11

Issue 28 08/95

cff1b0b66da107

6da1e0b717377

1b1bf61144a0a

md5

DPR180

43-DR-16-16

Issue 24 03/98

bd40edecd7766

4093c3b928ce9

785ee2

md5

DPR250

43-DR-16-19

Issue 19 10/97

108cde7de9ad0a

7fe3758ad77f96

c2dacb47cadd58

28de24f5482c22

10

md5

DR4300

44-01-16-04

Issue 26 01/06

c1d9f50f86825a

1a2302ec2449c1

7196

md5

DR4500А

44-45-16-07

Issue 40 10/97

71aafd38484f31

60708c6a6d2d5f

736b

md5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные технические характеристики приборов приведены в таблицах 2 и 3. Таблица 2 - Основные метрологические характеристики приборов DPR100, DPR180,

DPR250

Тип прибора

Сигнал на входе прибора

Пределы допускаемой основной приведённой погрешности индикации и регистрации

Пределы допускаемой дополнительной приведённой погрешности индикации и регистрации от воздействия температуры окружающей среды

DPR100A\B

Сигналы от термопреобразователей сопротивления (с поддиапазонами):

Pt 100 (-200... 400 °С);

Сигналы от термопар (с поддиапазонами):

ТП (J) (-50... 800 °С), ТП(К)(0... 1372 °С), m(N) (0... 1300 °С). rn(R) (0...1600 °с), тп(s) (0..1600 °С), ТП(Т) (-100...200 °С);

0.10 мВ, 0.20 мВ, 0...50 мВ, 10...50 мВ, 0...1 В, 0...5 В, 1...5 В, 0...10 В, 0...20 мА, 4...20 мА

± 0,25 %

±0,1%/10°С

DPR100 C\D

Сигналы от термопреобразователей сопротивления (с поддиапазонами): Pt100 (-50...500 °С), Pt100 (0...100 °С)3, Ni50 (-80...180 °С), Си 10 (-20...200 °С)4;

Сигналы от термопар (с поддиапазонами): ТП (J) (-50... 870 °С), ТП (L) (-50.870 °С), ТП(К)(0..1370 °С), TO(R) (-20.. 1760 °С), Tп(s) (0...1760 °С), TП(N) (0... 1300 °С), ТП(Т) (-50..400 °С), ТП(и) (-50..400 °С), ТП(В)(40... 1820 °с);

0.10 мВ, ± 10 мВ, 0...20 мВ, ± 20 мВ, 0...50 мВ, ± 50 мВ, 10.50 мВ, 0...100 мВ, ± 100 мВ, 0...500 мВ, ± 500 мВ, 0.1 В, ± 1 В, 0...2 В, ± 2 В, 0...5 В, ± 5 В, 1...5 В, 0...10 В, ± 10 В, 0...20 мА, 4...20 мА

± 0,1 %

±0,1 %/10°С

Тип прибора

Сигнал на входе прибора

Пределы допускаемой основной приведённой погрешности индикации и регистрации

Пределы допускаемой дополнительной приведённой погрешности индикации и регистрации от воздействия температуры окружающей среды

DPR180,

DPR250

Сигналы от термопреобразователей сопротивления (с поддиапазонами): Pt100 (-50... 850 °С), Pt100 (0... 100°С)3 Ni50 (-60...180 °С), Сu10(-20...200 °С)4;

Сигналы от термопар (с поддиапазонами):

Tn(j) (-50... 1200 °С),

ТП(L) (-50..800 °С),

ТП(К) (0... 1370 °с), m(N) (0... 1300 °С), TTI(R) (-20.. 1760 °С),

TП(S) (0.. 1760 °С),

ТП(Т) (-50... 400 °С),

ТП(U) (-50...400 °С);

Тп(в)(40...820 °С);

0...200 Ом, 0...2000 Ом; 0.. .10 мВ,

± 10 мВ, 0.20 мВ, ± 20 мВ, 0...50 мВ,

± 50 мВ, 10.50 мВ, 0...100 мВ,

± 100 мВ, 0...500 мВ, ± 500 мВ, 0.1 В,

± 1 B, 0...2 В, ± 2 В, 0...5 В, ± 5 В,

1...5    В, 0...10 В, ± 10 В, 0...20 мА,

4...20    мА

± 0,05 %

0,15 %/10 °С

Таблица 3 - Основные метрологические характеристики приборов DR4300, DR4500А

Тип прибора

Сигнал на входе прибора

Пределы

допускаемой

основной

погрешности

индикации и

регистрации

Пределы

допускаемой

дополнитель

ной

погрешности

индикации и

регистрации от

воздействия

температуры

окружающей

среды

Сигналы от термопар: ТП (В): 66...260 °С

± 16,0 °С

± 4,0 °С/ °С

260... 538 °С

± 3,3 °С

± 1,0 °С/ °С

538... 1815 °С;

± 1,7 °С

± 0,4 °С/ °С

ТП (Е) -270...-130 °С

± 20,0 °С

± 1,4 °С/ °С

-130... 1000 °С

± 1,1 °С

± 0,7 °С/ °С

-129...593 °С;

± 0,6 °С

± 0,4 °С/ °С

ТП (J): -18...871 °С

± 0,9 °С

± 0,15 °С/ °С

-7...410 °С;

± 0,5 °С

± 0,08 °С/ °С

ТП (К):-196... 1371 °С

± 1,4 °С

± 0,15 °С/ °С

-29 ...538 °С;

± 0,6 °С

± 0,1 °С/ °С

ТП (N):-18...1200°C;

± 1,2 °С

± 0,2 °С/ °С

ТП (r):-18...260 °С

± 2,2 °С

± 0,5 °С/ °С

260... 1704 °С;

± 1,1 °С

± 0,21 °С/ °С

ТП (S): -18...260 °С

± 2,2 °С

± 0,5 °С/ °С

260... 1704 °С;

± 1,1 °С

± 0,21 °С/ °С

DR4300

ТП (Т): -184...371°С

± 0,9 °С

± 0,15 °С/ °С

-129...316 °С;

± 0,5 °С

± 0,15 °С/ °С

Сигналы от термопреобразователей сопротивления Pt 100(а=0,00385): -184...482 °С

± 0,5 °С

± 0,15 °С/ °С

-90...200 °С

± 0,3 °С

± 0,15 °С/ °С

-150...250 °С;

± 0,3 °С

± 0,15 °С/ °С

Сигналы силы и напряжения постоянного тока

0...20 мА, 4...20 мА

± 16 мкА

± 0,011 % / °С

0... 10 мВ

± 10 мкВ

± 0,011 %/ °С

0...100 мВ

±100 мкВ

± 0,011 %/ °С

0...200 мВ

± 200 мкВ

± 0,011 %/ °С

0...1 В

± 1 мВ

± 0,011 %/ °С

0... 2 В

± 2 мВ

± 0,011 %/ °С

0... 5 В

± 5 мВ

± 0,011 %/ °С

1... 5 В

± 4 мВ

± 0,011 %/ °С

0...10 В

± 10 мВ

± 0,011 %/ °С

Тип прибора

Сигнал на входе прибора

Пределы

допускаемой

основной

погрешности

индикации и

регистрации

Пределы

допускаемой

дополнитель

ной

погрешности

индикации и

регистрации от

воздействия

температуры

окружающей

среды

DR4500A

Сигналы от термопар ТП (В): 41...66 °С

± 23,0 °С

± 2,0 °С/ °С

66... 260 °С

± 7,7 °С

± 2,0 °С/ °С

260...538 °С

± 1,7 °С

± 0,5 °С/ °С

538...1816 °С;

± 0,80 °С

± 0,2 °С/°С

ТП(Е): -270...-130 °С

± 10,0 °С

± 0,7 °С/ °С

-130... 1000 °С

± 0,55 °С

± 0,35 °С/ °С

-129.593 °С;

± 0,3°С

± 0,2 °С/ °С

ТП (J): -18...871°С

± 0,22 °С

± 0,06 °С/ °С

-7...410 °С;

± 0,11°С

± 0,04 °С/ °С

ТП (К): -196...-18 °С

± 0,7 °С

± 0,18 °С/ °С

-18...1371 °С

± 0,35 °С

± 0,09 °С/ °С

-29 ...538 °С;

± 0,16 °С

± 0,05 °С/ °С

Tn(N): -18...1300 °С;

± 0,55 °С

± 0,01 °С/ °С

ТП (R): -18...260 °С

± 1,10 °С

± 1,25 °С/ °С

260... 1704

± 0,55 °С

± 0,13 °С/ °С

ТП (S): -18...260 °С

± 1,10°С

± 0,23 °С/ °С

260... 1704 °С;

± 0,55 °С

± 0,13 °С/ °С

ТП(Т):-184...371°С

± 0,35 °С

± 0,07 °С/ °С

129...316 °С;

± 0,22 °С

± 0,07 °С/ °С

Сигналы от термометров сопротивления Pt 100 (а=0,00385): -184...482 °С;

±0,22 °С

± 0,05 °С/ °С

Pt 200 (а=0,00385): 0...400 °С

±0,16°С

± 0,05 °С/ °С

0...200 °С;

± 0,12 °С

± 0,05 °С/ °С

Pt 500 (а=0,00385): -184...482 °С;

±0,11 °С

± 0,05 °С/ °С

Сигналы силы и напряжения постоянного тока

4...20 мА

± 0,1 %

± 0,004 %/ °С

0...10 мВ

± 0,05 %

± 0,004 %/ °С

10...50 мВ

± 0,05 %

± 0,004 %/ °С

1... 5 В

± 0,05 %

± 0,004 %/ °С

0...10 В

± 0,1 %

± 0,004 %/ °С

Примечания к таблицам 2 и 3:

1.    Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая термопар ± 0,5 °С для всех типов термопар и приборов. Пределы допускаемой дополнительной абсолютной погрешности канала компенсации температуры холодного спая от воздействия температуры окружающей среды в пределах рабочих температур ± 0,3 °С/10 °С для всех типов термопар и приборов.

2.    В таблице 3 в колонках «Пределы допускаемой основной погрешности индикации и регистрации» и «пределы допускаемой дополнительной погрешности индикации и регистрации от воздействия температуры окружающей среды» в «%» указана приведённая погрешность, а в абсолютных единицах - абсолютная.

3.    Для поддиапазона 0... 100 °С пределы допускаемой основной приведённой погрешности ± 0,25 %.

4.    Пределы допускаемой основной приведённой погрешности ± 0,25 %.

Номинальная ширина диаграммной ленты: DPR100- 100 мм, DPR180 - 180 мм, DPR250 - 250 мм. Диаметр диаграммной бумаги: DR4300 - 250 мм, DR4500A - 304,8 мм.

Дисплей: аналоговый/ цифровой (в зависимости от модели). Цифровой дисплей может быть вакуумно-флуорисцентный или жидкокристаллический в зависимости от модели прибора.

Рабочие условия применения:

-    температура окружающей среды от 0 до 50/ 55 °С (в зависимости от модели).

-    относительная влажность от 10 до 90 % (без конденсации влаги при темп. 40 °С). Напряжение питания: от 85 до 265 В переменного тока, 24 В или 48 В постоянного

тока (в зависимости от модели).

Частота напряжения питания переменного тока 50/60 Гц.

Температура транспортирования и хранения: от минус 40 до 66/70 °С (в зависимости от модели);

Потребляемая мощность в зависимости от модели.

Габаритные размеры и масса в зависимости от модели.

Знак утверждения типа

Знак утверждения типа наносится на приборы показывающие и регистрирующие DPR100, DPR180, DPR250, DR4300, DR4500A методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1.    Прибор показывающий и регистрирующий

1 шт. 1 экз. 1 экз.

2.    Руководство по эксплуатации

3.    Методика поверки

Поверка

осуществляется в соответствии с документом МП 56987-14 «Приборы показывающие и регистрирующие DPR, DR. Методика поверки», утверждённым ФГУП «ВНИИМС» 22.10.2013.

Основное оборудование для поверки: калибратор - вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им); Ai= ±(0,006%1+0,002%1м)), магазин сопротивлений МСР60-М, секундомер СОСпр-2б-2 (кл.т.2).

Сведения о методах измерений

Метод измерений приведён в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам показывающим и регистрирующим DPR100, DPR180, DPR250, DR4300, DR4500A

ГОСТ 7164 -78 Приборы автоматические следящего уравновешивания ГСП. Общие технические условия.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 10
Поверителей 2
Актуальность данных 08.11.2024
56987-14
Номер в ГРСИ РФ:
56987-14
Производитель / заявитель:
"Honeywell System Sensor de Mexico, S. de R.L. de C.V.", Мексика
Год регистрации:
2014
Cрок действия реестра:
14.02.2024
