| Номер в госреестре | 56988-14 |
| Наименование СИ | Регистраторы безбумажные |
| Обозначение типа СИ | Ecograph T RSG35 |
| Изготовитель | "Endress+Hauser Wetzer GmbH + Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 23.11.2024 |
| МПИ (интервал между поверками) | 3 года |
Регистраторы безбумажные Ecograph T RSG35 (далее - приборы) предназначены для измерения и регистрации сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления для контроля параметров технологических процессов во всех отраслях промышленности.
Прибор представляет собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. С обратной стороны корпуса прибора расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232/ethernet. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карты.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью функциональных клавиш. Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Приборы осуществляют:
- измерение и регистрацию сигналов от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четырехпроводной схеме;
- измерение и регистрацию сигналов от термопар (ТП) с компенсацией температуры «холодных спаев»;
- измерение и регистрацию сигналов силы и напряжения постоянного тока по ГОСТ 26.011-80;
- позиционное регулирование;
- регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифрового входа и системных сообщений;
- представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
- реагирование на внешние события посредством использования цифровых входов;
- обмен данными с ПК по интерфейсам RS-232/ RS-485, USB и Ethernet.

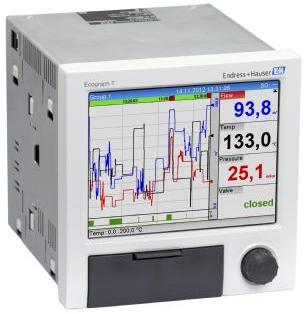

Общий вид прибора представлен на рисунке 1.
Рисунок 1 - Общий вид прибора
Программное обеспечение (ПО) приборов состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software
- метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии ПО имеет структуру Х.У.2, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.
Наименование ПО отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Ecograph T RSG35 | ENU00xA | не ниже v. 1.yy.zz | нет доступа для отображения | нет доступа для отображения |
Для применения прибора в учетно-расчетных операциях предусмотрена защита паролем, которая предотвращает несанкционированный доступ к настройкам прибора.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Рекомендациям по метрологии Р 50.2.077-2014.
Основные метрологические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2
| Входной сигнал | Диапазон изменения входного сигнала | Пределы допускаемой основной приведенной погрешности, % от диапазона изменения входного сигнала | Пределы допускаемой дополнительной погрешности, % от диапазона изменения входного сигнала/°С |
| Сила постоянного тока | от 0 до 20 мА* от 4 до 20 мА* от 0 до 5 мА от 0 до 20 мА | ± 0,1 | ± 0,01 |
| Напряжение постоянного тока | от -150 до +150 мВ от 0 до 1 В* от -1 до +1 В от 0 до 5 В от 1 до 5 В* от 0 до 10 В* от -10 до +10 В от -30 до +30 В | ||
| Частота периодических сигналов** | от 0 до 10 кГц | ||
| Примечания 1 Для диапазонов, отмеченных *, возможна функция корнеизвлечения (в точке «0» не проверяется); 2 ** длительность импульса, мкс, не менее 40; амплитуда сигнала, В, не более 2,5. | |||
Таблица 3
| Входные сигналы от термопар | Диапазон измерений, °С | Пределы допускаемой основной приведённой погрешности, % от диапазона измерений | Пределы допускаемой дополнительной погрешности, % от диапазона измерений /°С |
| J | от -210 до +1200 | ± 0,1 (от -100 °С) | ± 0,01 |
| К | от -270 до +1300 | ± 0,1 (от -130 °С) | |
| T | от -270 до +400 | ± 0,1 (от -200 °С) | |
| N | от -270 до +1300 | ± 0,1 (от -100 °С) | |
| L | от -200 до +659 | ± 0,1 (от -100 °С) | |
| В | от 40 до 1820 | ± 0,15 (от 600 °С) | |
| S | от -50 до +1768 | ± 0,15 (от 100 °С) | |
| R | от -50 до +1768 | ± 0,15 (от 100 °С) | |
| Примечание - Пределы допускаемой абсолютной погрешности канала компенсации температуры «холодного спая» ± 2°С. В качестве термочувствительного элемента применяются термопреобразователи сопротивления Pt100, которые находятся на оборотной стороне прибора на каждом из универсальных входов. | |||
| Входные сигналы от термопреобразователей сопротивления | Диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной погрешности, % от диап. измерений /°С |
| Pt100 (а = 0,00385 °С-1) 100П(а = 0,00391 °С-1) | от -200 до +850 | ± 0,1 * | ± 0,01 |
| Pt500 (а = 0,00385 °С-1) 500П (а = 0,00391 °С-1) | от -200 до +500 | ||
| Pt1000 (а = 0,00385 °С-1) 1000П (а = 0,00391 °С-1) | от -200 до +250 | ||
| 100М (а = 0,00428 °С-1) 50М (а = 0,00426 °С-1) | от -50 до +200 | ± 0,2 * | ± 0,02 |
| 50М (а = 0,00428 °С-1) | от -175 до +200 | ||
| Pt50 (а = 0,00385 °С-1) 50П (а = 0,00391 °С-1) | от -200 до +850 | ||
| Примечание - * значение погрешности приведено для 4-х проводной схемы подключения. Дополнительные погрешности: - при трехпроводной схеме подключения ± 0,8 °С; - при двухпроводной схеме подключения ± 1,5 °С. | |||
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до плюс 50 °С (нормальная температура (25±5) °С);
- относительная влажность до 85 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Напряжение питания приборов:
- (от 100 до 230 В) (±10 %) переменного тока частотой от 50 до 60 Гц (блок питания низкого напряжения);
- 24 В (-10%; +15%) постоянного или переменного тока частотой от 50 до 60 Гц (блок питания сверхнизкого напряжения).
Габаритные размеры, мм, не более 144х144х192 (щитовое исполнение);
320х254х320 (полевое исполнение); 293х211х188 (настольное исполнение). Масса прибора, кг, не более 2,2 (щитовое исполнение);
6,2 (полевое исполнение)
4,5 (настольное исполнение).
Потребляемая мощность, В А, не более 35.
Средний срок службы, лет, не менее 10.
Знак утверждения типа наносится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность приборов представлена в таблице 5.
Таблица 5
| № | Наименование | Обозначение | Кол-во | Примечание |
| 1 | Регистратор безбумажный | Ecograph T RSG35 | 1 | С клеммами, согласно заказу |
| 2 | Крепежные зажимы | 2 | ||
| 3 | Интерфейсный кабель USB (длина 1,5 м) | 1 | ||
| 4 | Дополнительная SD - карта (не вставлена в прибор, но входит в комплект поставки) | 1 | В соответствии с заказом | |
| 5 | Компакт-диск с сервисной программой Field Data Manager MS20 | 1 | ||
| 6 | Вспомогательные принадлежности: - SD карта памяти 1 ГБ (71187780, 71213190) - кабель RS232 (RXU10-A1) - переходник USB-RS232 (RXU10-E1) - кабель USB-A - USB-B, 1.8 м (RXU10-F1) - компакт-диск с сервисной программой FieldCare+USB кабель (RXU10-G1) - полевой корпус RXU10-H1 - настольный корпус RXU10-I1 - корпус 71155332 - компакт-диск с сервисной программой OPC-server (71009768) - кабельный набор 71044219 - клеммы 71123475, 71037408, 71037410, 71037411, 71037363, 51009211 - комплект запасных частей 71212865, 71212870, 71212871, 71155329, 71165643, 71035184 | В соответствии с заказом | ||
| 7 | Руководство по эксплуатации на бумажном носителе | 1 | ||
| 8 | Руководство по эксплуатации на компакт-диске | 1 | ||
| 9 | Методика поверки | 1 | ||
| 10 | Паспорт | 1 |
осуществляется в соответствии с документом МП 56988-14 «Регистраторы безбумажные Ecograph T RSG35. Методика поверки», утверждённым ФГУП «ВНИИМС» 03 марта 2014 г.
Перечень основных средств поверки приведён в таблице 6.
Таблица 6 - Основные средства поверки
| Средство измерений | Тип | Основные характеристики |
| Калибратор-вольтметр универсальный | В1-28 | Пределы допускаемой основной погрешности: - в диапазоне от 0 до 24 мА ± (0,006 %!и + 0,002 %!д) -в режиме воспроизведений; - в диапазоне от 0 до 0,2 В ± (0,003 %№ + 0,002 %Цд) в режиме воспроизведений; - в диапазоне от 0 до 20 В ± (0,003 %№ + 0,0003 %Цд) в режиме воспроизведений; -в диапазоне от 0 до 200 В ± (0,004 %№ + 0,0003 %Цд) в режиме воспроизведений |
| Магазин сопротивлений | МСР-60М | Диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,02. |
| Генератор сигналов произвольной формы | 33250А | Диапазон воспроизводимых частот от 1 мкГц до 80 МГц, пределы допускаемой основной относительной погрешности частоты выходного сигнала 2-10-4 % |
изложены
руководстве
по
эксплуатации
в
Методы измерений BA01146R/53/RU/01.13.
Нормативные документы, устанавливающие требования к регистраторам безбумажным Ecograph T RSG35
ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГОСТ Р 8.585-2001 ГОСТ 26.011-80 ГОСТ Р 52931-2008
ГСИ. Термопары. Номинальные статические характеристики преобразования
Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приборы контроля и регулирования технологических процессов. Общие технические условия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
