| Номер в госреестре | 56989-14 |
| Наименование СИ | Преобразователи параметров вибрации |
| Обозначение типа СИ | 4919 |
| Изготовитель | ООО "НПЦ "Динамика", г.Омск |
| Год регистрации | 2014 |
| Срок свидетельства | 03.04.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи параметров вибрации 4919 предназначены для преобразования сигнала с преобразователя пьезоэлектрического виброизмерительного в унифицированный сигнал постоянного тока 4-20 мА пропорциональный СКЗ виброскорости или виброускорения в системах непрерывного вибрационного контроля, защиты и вибродиагностики различного оборудования.
Преобразователи 4919 состоят из преобразователя виброскорости
(виброускорения) в унифицированный сигнал 4503 (далее - преобразователь 4503) и преобразователя пьезоэлектрического виброизмерительного AB-311FRU (далее - ВИП AB-311FRU).
Преобразователи 4919 имеют 4 модификации (в зависимости от исполнения преобразователя 4503)
Преобразователь 4919 преобразует параметры вибрации (виброскорость или виброускорение) в унифицированный сигнал постоянного тока с заданным коэффициентом преобразования. Сигнал с выхода ВИП АВ-311FRU поступает через входные фильтры нижних и верхних частот 1-ого порядка на измерительный усилитель (ИУ), где он усиливается по напряжению до величины, необходимой для правильной работы детектора СКЗ (ДСКЗ). После этого сигнал поступает на фильтры верхних частот (ФВЧ) и нижних частот (ФНЧ) 2-ого порядка, где осуществляется дополнительная фильтрация и коррекция АЧХ ВИП АВ-311FRU. Затем сигнал поступает на аналоговый интегратор (ИНТ), на выходе которого сигнал пропорционален виброскорости. У преобразователей исполнений 4503.10 и 4503.11 сигнал с ФНЧ поступает на ДСКЗ, минуя интегратор. ДСКЗ преобразует сигнал напряжения переменного тока в сигнал напряжения постоянного тока, пропорциональный СКЗ преобразуемого вибропараметра. Сигнал напряжения постоянного тока с выхода ДСКЗ поступает на вход преобразователя напряжения в ток (U/I) и преобразуется в ток от 4 до 20 мА, который является выходным током преобразователя.
Внешний вид преобразователя 4919 приведен на рисунке 1. Внешний вид и схема пломбирования преобразователя 4503 приведены на рисунке 2.

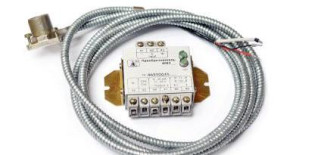

Рисунок 1 - Внешний вид преобразователя 4919
Метрологические и технические характеристики преобразователей 4919 приведены в таблице 1.
Таблица 1_
| Наименование характеристики | Номинальное значение |
| Диапазон частот преобразования виброскорости для преобразователей 4503, 4503.01, Гц: | от 10 до 1000 |
| Диапазон частот преобразования виброускорения для преобразователей 4503.10, 4503.11, Гц: | от 10 до 3000 |
| Диапазон измерения СКЗ виброскорости, мм/с: - для преобразователей 4503 - для преобразователей 4503.01 | от 1 до 32 от 1 до 10 |
| Наименование характеристики | Номинальное значение |
| Диапазон измерения СКЗ виброускорения, м/с : - для преобразователей 4503.10 | от 1 до 32 |
| - для преобразователей 4503.11 | от 1 до 10 |
| Номинальный коэффициент преобразования, мА-с/мм - для преобразователей 4503 | 0,5 |
| - для преобразователей 4503.01 | 1,6 |
| Номинальный коэффициент преобразования, мА-с2/м - для преобразователей 4503.10 | 0,5 |
| - для преобразователей 4503.11 | 1,6 |
| Пределы допускаемой суммарной основной относительной погрешности преобразования виброскорости и виброускорения в выходной ток, % | ±6,0 |
| Неравномерность АЧХ в рабочем диапазоне частот, %, не более | ±3,3 |
| Нелинейность амплитудной характеристики на базовой частоте 159,2 Гц, %, не более | ±3,0 |
| Пределы допускаемой дополнительной погрешности преобразования в долях пределов допускаемой суммарной основной относительной погрешности, вызванной - изменением температуры окружающего воздуха в диапазоне рабочих температур | ±0,5 |
| - повышением относительной влажности воздуха до 98 % при температуре 35 0С | ±0,5 |
| - воздействием переменного электромагнитного поля напряженностью 400 А/м, частотой 50 Гц | ±0,5 |
| Диапазон изменения выходного сигнала, мА | от 4 до 20 |
| Диапазон напряжения питания преобразователя, В | от 11 до 28 В |
| Габаритные размеры, мм, не более: - преобразователей 4503 (без кожуха) | 117x85x35 |
| - ВИП АВ-311ЕЯи | 045x33 |
| Масса, кг, не более - преобразователей 4503 (без кожуха) | 0,35 |
| - ВИП АВ-311ЕЯи | 0,12 |
| Условия эксплуатации: 0/~' - температура окружающего воздуха, С - для преобразователей 4503 | от минус 40 до плюс 60 |
| - для ВИП АВ-311ЕЯи | от минус 40 до плюс 75 |
| - относительная влажность воздуха при температуре 35 0С, % | 98 |
| - напряженность электромагнитного поля частотой 50 Гц, А/м | 400 |
| - вибрация при амплитуде ускорения 10 м/с2, Гц | от 0,5 до 100,0 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на лицевой панели преобразователя 4503 методом шелкографии.
Комплектность преобразователей 4919 приведена в таблице 2. Таблица 2_
| Наименование | Количество |
| ВИП АВ-311FRU | 1 шт. |
| Преобразователь 4503.XX | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
Поверка осуществляется в соответствии с документом КОБМ.468151.019 МП «ГСИ. Преобразователи параметров вибрации 4919. Методика поверки», утвержденным ФБУ «Омский ЦСМ» в феврале 2014 г.
В перечень основного поверочного оборудования входят:
- однозначная мера электрического сопротивления Р3030: 100 Ом, КТ 0,01;
- мультиметр с системой сбора данных и коммутации Agilent 34970A: до 10 В пост. тока, ПГ ±(1,5*10-5ХШм.+0,4*10-6 *Хмакс.);
- калибратор 8003: рабочий диапазон частот от 10 до 3000 Гц, диапазон СКЗ виброскорости от 1 до 50 мм/с, диапазон СКЗ виброускорения от 1 до 50 м/с , ПГ ±3%.
Принцип работы приведен в документе КОБМ.468151.019 РЭ «Преобразователи параметров вибрации 4919. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям параметров вибрации 4919
ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»
ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
КОБМ.468151.019 ТУ «Преобразователь параметров вибрации 4919. Технические условия»
Применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
