Анализаторы модульные автоматические бактериологические Sensititre, 56992-14

Назначение

Анализаторы модульные автоматические бактериологические Sensititre (далее по тексту - анализаторы) предназначены для измерения интенсивности флуоресценции при проведении бактериологического анализа биологических проб.

Описание

Принцип действия анализаторов основан на измерении интенсивности флуоресценции, возникающей в результате реакции при добавлении биологической пробы в специализированные микропланшеты (панели) с нанесенными реагентами. В качестве источника излучения для возбуждения флуоресценции используется ксеноновая лампа. Свет от ксеноновой лампы проходит через интерференционный фильтр с длиной волны максима пропускания 360 нм и последовательно фокусируется асферической линзой на лунках панели. Индуцированное флуоресцентное излучение регистрируется фотоэлектронным умножителем (ФЭУ).

Результат измерений отображается на мониторе ПК, подключенного к анализатору.

Конструктивно анализаторы выполнены в виде системы, состоящей из 5 модулей:

-    Модуль для автоматического считывания панелей Sensititre AutoReader

-    Модуль для автоматического заполнения панелей Sensititre AutoInoculator *

-    Модуль для автоматической инкубации панелей Sensititre ARIS 2X *

-    Модуль для регистрации результатов Sensititre Vizion *

-    Модуль для определения плотности культуры микроорганизмов Sensititre Nephelometer *

* - указанные модули поставляются в зависимости от потребностей пользователя.

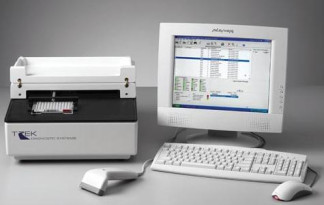

Модуль для автоматического считывания панелей Sensititre AutoReader предназначен для измерения интенсивности флуоресценции при проведении бактериологического анализа биологических проб. Внешний вид модуля представлен на рисунке 1.

панелей Sensititre. Модуль дозирует необходимые объемы жидкости согласно встроенным программам, соответствующим различным панелям.

Внешний вид модуля представлен на рисунке 2.

Модуль для автоматической инкубации панелей Sensititre ARIS 2X предназначен для подачи планшетов, инкубации и считывания результатов, который устанавливается поверх модуля Sensititre AutoReader.

Модуль ARIS 2X содержит карусель вместимостью 4 х 16 планшетов и роботизированный манипулятор, который перемещает планшеты между каруселью и держателем планшетов модуля AutoReader.

Внешний вид модуля представлен на рисунке 3.

обеспечению для ручного считывания. Получаемые результаты могут быть сохранены и просмотрены с помощью программного обеспечения.

Внешний вид модуля представлен на рисунке 4.

Модуль для определения плотности культуры микроорганизмов Sensititre Nephelometer предназначен для качественной оценки бактериальной суспензии по стандарту МакФарланда.

Внешний вид модуля представлен на рисунке 5.

sensititre Nephefometer

Программное обеспечение

В системах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ анализаторов.

Программное обеспечение предназначено для управления прибором, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Метрологическая значимая часть ПО устанавливается заводом-изготовителем непосредственно в ПЗУ анализатора.

Для ограничения доступа внутрь корпуса анализатора производится его пломбирование.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения для анализаторов указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C»

Технические характеристики

В таблице 2 приведены технические и метрологические характеристики анализаторов.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации модуля Sensititre AutoReader типографским способом и на заднюю панель модуля Sensititre AutoReader методом наклеивания.

Комплектность

1 Модуль для автоматического считывания панелей Sensititre AutoReader    1 шт

-    сетевой кабель (шнур питания)    1 шт

-    руководство по эксплуатации    1 шт

-    соединительный кабель для СОМ-интерфейса (интерфейс RS232)    1 шт

-    Методика поверки МП 111. Д4-13    1 шт

2* Модуль для автоматического заполнения панелей Sensititre AutoInoculator    1 шт

-    сетевой кабель (шнур питания)    1 шт

-    руководство по эксплуатации

3* Модуль для автоматической инкубации панелей Sensititre ARIS 2X    1 шт

-    сетевой кабель (шнур питания)    1 шт

-    соединительный кабель для CОМ-интерфейса (интерфейс RS232)    1 шт

-    руководство по эксплуатации    1 шт

4* Модуль для регистрации результатов Sensititre Vizion    1 шт

-    сетевой кабель (шнур питания)    1 шт

-    кабель USB    1 шт

-    руководство по эксплуатации    1 шт

5* Модуль для определения плотности культуры микроорганизмов Sensititre Nephelometer

1 шт 1 шт 1 шт

-    сетевой кабель (шнур питания)

-    руководство по эксплуатации

* - указанные модули поставляются в зависимости от потребностей пользователя Поверка

осуществляется в соответствии с документом МП 111.Д4-13 «Анализаторы модульные автоматические бактериологические Sensititre. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» 25 декабря 2013 г.

Основное средство поверки - Комплект мер флуоресценции КМФ-х, входящий в состав ГЭТ 196-2011. Пределы допускаемой относительной погрешности измерения интенсивности флуоресценции не более 2%

Сведения о методах измерений

Приведены в руководстве по эксплуатации на Анализаторы модульные автоматические бактериологические Sensititre (модуль для автоматического считывания панелей Sensititre AutoReader).

Нормативные и технические документы, устанавливающие требования к Анализаторам модульным автоматическим бактериологическим Sensititre

1    ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.

2    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
