| Номер в госреестре | 56999-14 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | BN-330525-02 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Преобразователи виброскорости BN-330525-02 (далее вибропреобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.
Принцип работы преобразователей BN-330525-02 основан на индуктивном принципе преобразования виброскорости в пропорциональный электрический сигнал.
Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.

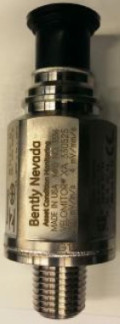

Внешний вид вибропреобразователей, приведен на рисунке 1.
Рисунок 1.
Таблица 1
| Наименование характеристики | |
| Номинальный коэффициент преобразования на частоте 100 Гц, мВ/(мм-с-1) | 4 |
| Отклонение коэффициента преобразования от номинального значения на частоте 100 Гц, %, не более | ±5 |
| Диапазон измерения виброскорости (СКЗ), мм/с | от 2,1 до 1270 |
| Диапазон частот, Гц | от 4,5 до 2000 |
| Нелинейность амплитудной характеристики, %, не более | ±2 |
| Неравномерность частотной характеристики, дБ, не более: - в диапазоне (6 - 2500) Гц - в диапазоне (15 - 2000) Гц | ±3 ±0,9 |
| Чувствительность в поперечном направлении, %, не более | 5 |
| Отклонение коэффициента преобразования от номинального значения, вызванное отклонением температуры окружающей среды от нормальной на 10 оС, %, не более | ±0,2 |
| Напряжение питания, В | минус 26±4 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 55 до 121 |
| Габаритные размеры (диаметрхвысота), мм, не более | 28x71 |
| Длина соединительного кабеля, м, не более | 305 |
| Масса, г, не более | 150 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Преобразователи виброскорости BN-330525-02 78 шт.
Соединительный кабель 78 шт.
Паспорт 78 экз.
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Приведены в руководстве по эксплуатации на преобразователи виброскорости BN-330525-02.
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости BN-330525-02
1. ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2104 Гц»;
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 319 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
