Номер в госреестре | 57000-14 |
Наименование СИ | Установки радиоконтроля измерительные |
Обозначение типа СИ | ИУ500 |
Изготовитель | ООО "ИРГА", г.С.-Петербург |
Год регистрации | 2014 |
Срок свидетельства | 03.04.2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Установка радиоконтроля измерительная ИУ500 (далее установка) предназначена для измерения параметров и спектральных характеристик модулированных радиосигналов, а также частоты модулированных радиосигналов и уровня немодулированых радиосигналов на станциях радиоконтроля.
Установка состоит из приемника измерительного R&SEB500, изготовленного фирмой Rohde&Schwarz ОшЬН&Со.КО, Германия, и генератора опорной частоты ОРГ1. Управление приемником осуществляется от персонального компьютера (ПК), который определяет режимы и параметры режимов работы приемника. Измерительный приемник принимает и обрабатывает сигналы, поступающие на его вход, выполняет измерения параметров сигналов: значения уровня и частоты принимаемого сигнала, значения девиации частоты для частотно-модулированных (ЧМ) сигналов и значения коэффициента амплитудной модуляции для амплитудно-модулированных (АМ) сигналов и по локальной сети LAN передает полученную информацию в персональный компьютер (ПК).
Кроме того, по сети передается спектр сигнала. С помощью программного обеспечения (ПО), установленного на компьютере, рассчитывается отклонение частоты от значения, установленного на приемнике, ширина спектра сигнала на уровнях «X дБ» для Х от минус 60 до минус 30 дБ, устанавливаемых оператором измерительной установки (таких уровней может быть задано три) и ширина занимаемой полосы частот, измеренной методом отношения мощностей <ф/2». Значения параметров сигнала, переданных приемником, а также результаты измерений и расчетов, выполненных с использованием ПО, установленного на компьютере, отображаются на дисплее ПК.
Установка может выполнять сканирование в заданном диапазоне частот с заданным шагом сканирования и заданной полосой фильтров промежуточной частоты (ПЧ) и/или осуществлять операцию сканирования по заданным значениям частот. Операция сканирования выполняется с одновременным измерением уровней сигналов на всех просматриваемых частотах. Одновременно с операцией сканирования может осуществляться измерение параметров сигнала, выделенного в сканируемом диапазоне частот.
Для повышения точности измерений в частотной области в установке используется внешний генератор опорной частоты рубидиевый ОГР1 с долговременной стабильностью частоты не хуже, чем 5-10-10.

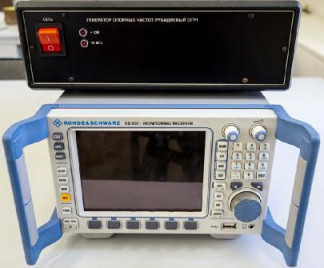

Общий вид установки приведен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Программное обеспечение (ПО) предназначено для управления параметрами и режимами работы приемника, а также для обработки и отображения информации, поступающей с приемника.
Идентификационные данные ПО «ИУ500»:
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ИУ500 | eb500.dll | 1.36.001 | CB67D84F7BE4023D6 708D4BF94AF0AFA | md5 |
Метрологически значимая часть ПО измерительной установки и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью специальных средств защиты. Уровень защиты ПО соответствует уровню «С» по МИ 3286-2010.
Диапазон рабочих частот, МГц
20 - 3000 5 и 10
Номинальное значение частоты внешнего генератора опорных частот рубидиевого ОГР1, МГц
10
Пределы относительной погрешности по частоте
±3 10 0,5
Напряжение выходного сигнала внешнего генератора опорных частот рубидиевого ОГР1 на нагрузке 50 Ом, В, не менее
Пределы допускаемой относительной погрешности измерения частоты АМ сигнала в диапазоне частот от 20 до 3000 МГц
*
при уровне входного радиосигнала не менее 20 дБ(мкВ) и коэффициенте амплитудной модуляции не более 90 %
±(110-9+1/fx),
где fx - измеренное значение частоты, Гц
±(1-10"9+2/fx),
где fx - измеренное значение частоты, Гц
0 - 120
±2
Пределы допускаемой относительной погрешности измерения средней частоты частотно-модулированного сигнала в диапазоне частот от 20 до 3000 МГц при уровне сигнала на входе приемника не менее 20 дБ(мкВ) , девиации частоты не более 130 кГц, частоте модулирующего сигнала 1 кГц
Диапазон измерений уровня входного немодулированного радиосигнала, дБ(мкВ)
Пределы допускаемой абсолютной погрешности измерения уровня входного немодулированного радиосигнала, дБ
Пределы допускаемой абсолютной погрешности измерения уровня входного немодулированного радиосигнала, при отношении сигнал/шум не менее 20 дБ, дБ
Диапазон измерения коэффициента амплитудной модуляции, % 10 - 90
Пределы допускаемой абсолютной погрешности измерения коэффициента АМ сигналов с амплитудной модуляцией в пределах от 10 до 90 % при отношении сигнал/шум не менее 40 дБ, %
±7
0,5 - 130
±5
±5
Диапазон измерения девиации частоты, кГ ц
Пределы допускаемой относительной погрешности измерения девиации сигналов с частотной модуляцией в пределах от 0,5 до 130 кГц при отношении сигнал/шум не менее 40 дБ, %
Пределы допускаемой относительной погрешности измерения ширины полосы частот на уровне от минус 30 до минус 60 дБ относительно заданного (исходного) уровня 0 дБ, %
Пределы допускаемой относительной погрешности измерения ширины занимаемой полосы частот методом отношения мощностей при уровне входного радиосигнала не менее 40 дБ(мкВ) , % от диапазона измерения ширины занимаемой полосы
±10
Диапазон измерения ширины занимаемой полосы частот принимается равным 80 % от установленной ширины полосы анализа.
Примечание: * дБ(мкВ) - уровень напряжения в децибелах относительно 1 мкВ. Питание:
- напряжение переменного тока, В
220±22
50±1,0
120
40
- частота, Гц Потребляемая мощность:
- приемником измерительным R&S EB 500, В-А, не более
- генератором опорных частот рубидиевого ОРГ1, В-А, не более
Габаритные размеры:
- приемника измерительного R&S EB 500 (ширинахвысотахдлина), мм, не более
213x132x450
265x95x350
7,5
5
10000
10
- генератора опорных частот рубидиевого ОРГ1, мм, не более Масса:
- приемника измерительного R&S EB 500, кг, не более
- генератора опорных частот рубидиевого ОРГ1, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Условия эксплуатации:
- температура окружающей среды, °С
от 10 до 45 до 80 при t = 20 °С от 84 до 106 (от 630 до 795)
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт.ст.)
наносится на лицевую панель генератора опорных частот ОРГ1 методом наклейки или гравировки и на титульные листы Руководства по эксплуатации и Инструкции пользователя типографским способом.
В комплект поставки входят:
1. Приемник измерительный R&S EB 500 - 1 шт.
2. Генератор опорных частот ОРГ1 - 1 шт.
3. Комплект соединительных кабелей - 1 компл.
4. Программное обеспечение Radio Explorer на CD-диске - 1 шт.
5. Программное обеспечение Radio Server на CD-диске - 1 шт.
6. Руководство по эксплуатации ИПУШ.468166.007 РЭ - 1 экз.
7. Инструкция пользователя ИПУШ.468166.005 ИП - 1 экз.
8. Руководство пользователя ИПУШ.468166.002 РП - 1 экз.
9. Инструкция по эксплуатации приемника R&S EB 500 - 1 экз.
10. Формуляр ИПУШ.468166.009 ФО - 1 экз.
осуществляется в соответствии с методикой поверки, изложенной в разделе 3 “Методика поверки” Руководства по эксплуатации ИПУШ.468166.007 РЭ, утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 14.02.2014 г.
В перечень основного поверочного оборудования входят:
- генератор сигналов измерительный Agilent E4421B, 0,25 - 3000 МГц, ПГ ±110 , диапазон выходного уровня минус 120 - 10 дБм, ПГ ±(0,5 - 0,9) дБ;
- анализатор спектра R&S FSV3, 9 кГц - 3,6 ГГц, диапазон измерения входного уровня минус 120 - 30 дБм, ПГ ±0,6 дБ;
- генератор шума 346A, 0,01 - 18 ГГц, СПМШ 14 - 16 дБ;
- стандарт частоты рубидиевый GPS-12RG, 10 МГц, ПГ ±5 10-11;
- измеритель модуляции вычислительный СК3-45 с блоком ЯЧС-103, 0,1 - 17,85 ГГц, диапазон модулирующих частот 0,02 до 200 кГц, коэффициент АМ 1 - 100 %, девиация частоты 0,1 - 1,0 МГц, ПГ ±2 %;
- осциллограф цифровой TDS2012B, 0 - 100 МГц, 0,2 мВ/дел - 5 В/дел, погрешность коэффициента отклонения ±(3 - 4) %.
Методика измерений изложена в разделе 2 ИПУШ.468166.007 РЭ «Установка радиоконтроля измерительная ИУ500. Руководство по эксплуатации», а также в ИПУШ.468166.005 ИП «Программа Radio Explorer. Инструкция пользователя» и в ИПУШ.468166.002 РП «Программа Radio Server. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к установкам радиоконтроля измерительным ИУ500
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 52536-2006 «Оборудование станций радиоконтроля автоматизированное. Технические требования и методы испытаний».
3. ИПУШ.468166.005 ТУ «Установка радиоконтроля измерительная ИУ500. Технические условия».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
