| Номер в госреестре | 57009-14 |
| Наименование СИ | Весы контрольные специальные |
| Обозначение типа СИ | ВКС |
| Изготовитель | ООО "ЭЛВЕС", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 03.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы контрольные специальные ВКС (далее - весы) предназначены:
- для взвешивания массы транспортно-заправочных контейнеров (ТЗК) в режиме статического взвешивания;
- для выполнения работ по выдаче установленных доз компонентов ракетного топлива (КРТ) при заправке изделий на заправочно-нейтрализационных станциях (ЗНС);
- для взвешивания контрольных доз КРТ при испытаниях систем заправки.
Конструктивно весы ВКС состоят из:
1. Устройства весоизмерительного (УВ) в составе:
- устройство грузоприемное (ГПУ);
- блок аналогово-цифрового преобразования (блок АЦП);
- датчик весоизмерительный тензорезисторный (ДТВ);
- терминал весовой (ТВ).
2. Блока питания (БП).
УВ представляет собой двухрамную прямоугольную конструкцию из нержавеющей стали. Между грузоприемной платформой УВ и опорной рамой смонтирован взрывозащищенный тензорезисторный датчика веса (ДТВ) типа “single-point”. Нагрузка от установленного на грузоприемную платформу ТЗК передается через ДТВ на опорную раму с четырьмя регулируемыми по высоте опорами. Результаты взвешивания отображаются на индикаторе ТВ, установленного на поворотной стойке. Поворотная стойка с ТВ может складываться и фиксироваться в транспортном состоянии для последующего перемещения УВ ВКС. Грузоприемная платформа УВ закрыта съемной крышкой. Для предохранения от повреждения ДТВ при транспортировке УВ служат узлы арретирования, вмонтированные в каждый из четырех углов опорной рамы. Для контроля горизонтальности УВ с двух сторон опорной рамы установлены пузырьковые уровни.
На функциональной схеме (рисунок 2) показан состав и размещение ВКС: установленный во взрывоопасной зоне УВ, а также располагаемый в невзрывоопасной зоне БП.
В ВКС используются датчики типа PW12 (Г осударственный реестр СИ РФ № 21172-09), фирмы "Hottinger Baldwin Messtechnik GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96 (МЭК 529-89) - IP67).
Принцип действия весов ВКС основан на преобразовании деформации упругого элемента ДТВ, возникающей под действием веса ТЗК с КРТ, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Электрический сигнал от ДТВ подается на блок аналогово-цифрового преобразования (блок АТ ЦП). В блоке АЦП аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВ. ТВ обрабатывает полученные данные, вычисляет значение массы и выводит результат на устройство индикации ТВ.

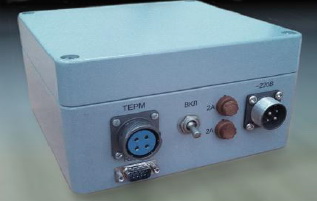

Информация о вычисленном значении массы по последовательному интерфейсу RS-485 также передается на БП и, в случае необходимости, может быть передана по последовательному интерфейсу RS-232 БП на внешнее устройство, например на промышленный компьютер.
Весы выполнены во взрывобезопасном исполнении (сертификат № ТС RU C-RUJE06B.00136 серия RU № 0061166)
Весы выпускаются в модификациях ВКС-50, ВКС-100, ВКС-200, ВКС-400 и ВКС-500.
Буквенно-цифровая индексация обозначения ВКС-Р содержит следующую информацию:
ВКС - весы контрольные специальные, Р - максимальная нагрузка в кг.
Программное обеспечение (ПО) весов контрольных специальных ВКС реализовано аппаратно и является встроенным.
Метрологически значимым, согласно МИ 3286-2010, является ПО весоизмерительной части ТВ и блока АЦП.
Корпуса блока АЦП и ТВ опломбированы заводскими голографическими наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО основного процессора ТВ отображается при включении ТВ на его индикаторе. Кроме того, номера версий программ блока АЦП и ТВ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных внутри корпусов блока АЦП и ТВ, и не могут быть изменены без нарушения голографических наклеек. Дополнительно, для предотвращения несанкционированного изменения юстировочных коэффициентов и других параметров, служит административный пароль, защищающий эти параметры от несанкционированного доступа.
Для контроля санкционированного и защиты от несанкционированного доступа к параметрам ТВ служит также проверочное число, которое можно прочесть в соответствующем пункте меню служебного режима ТВ. Проверочное число автоматически перезаписывается после каждой коррекции контролируемых параметров. Значение проверочного числа заносится в паспорт ВКС (ЭВ.ВКС.Сб00 ПС).
Кроме этого, при каждом включении, ТВ проверяет контрольную сумму параметров и, в случае её изменения, автоматически запрещает работу системы в основных режимах. При этом работа ВКС может быть возобновлена только после санкционированного входа оператора в
служебный режим работы ТВ и проверки правильности значений параметров. Значение контрольной суммы заносится в паспорт ВКС (ЭВ.ВКС.СбОО ПС).
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ** | VKS OSN | 0055.ХХ* | ** | ** |
| TVD BAC | 0023.ХХ* |
Примечания:
* - Символы «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО._
Метрологические и технические характеристики ВКС приведены в таблице 2
Таблица 2
| № п.п. | Модификация весов | |||||
| Наименование параметра | ВКС -50 | ВКС -100 | ВКС -200 | ВКС -400 | ВКС -500 | |
| 1 | Максимальная нагрузка (Мах), кг: Мах1 | 25 | 50 | 100 | 200 | 250 |
| Мах2 | 50 | 100 | 200 | 400 | 500 | |
| 2 | Минимальная нагрузка (Min), кг: Min1 | 0,1 | 0,2 | 0,4 | 0,8 | 1 |
| Min2 | 0,2 | 0,4 | 0,8 | 1,6 | 2 | |
| 3 | Максимальная масса выдаваемой дозы, МахД, кг | 25 | 50 | 100 | 200 | 250 |
| 4 | Минимальная масса выдаваемой дозы, MinД, кг | 0,25 | 0,5 | 1 | 1 | 1,5 |
| 5 | Действительная цена деления, кг d1 | 0,005 | 0,01 | 0,02 | 0,05 | 0,05 |
| d2 | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 | |
| 6 | Поверочное деление, кг: е1 | 0,005 | 0,01 | 0,02 | 0,05 | 0,05 |
| е2 | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 | |
| 7 | Пределы допускаемой абсолютной погрешности* при статистическом взвешивании, кг: в диапазоне от Min1 до 500 е1 | ±0,005 | ±0,01 | ±0,02 | ±0,05 | ±0,05 |
| в диапазоне от 500 е1 до 2000 е1 | ±0,01 | ±0,02 | ±0,04 | ±0,1 | ±0,1 | |
| в диапазоне от 2000 е1 до Мах1 | ±0,015 | ±0,03 | ±0,06 | ±0,15 | ±0,15 | |
| в диапазоне от Мах1 до Мах2 | ±0,03 | ±0,06 | ±0,15 | ±0,3 | ±0,3 | |
| № п.п. | Наименование параметра | Модификация весов | ||||
| ВКС -50 | ВКС -100 | ВКС -200 | ВКС -400 | ВКС -500 | ||
| 8 | Пределы допускаемой абсолютной погрешности взвешивания дозы в диапазоне выдаваемых доз, кг: в диапазоне от Min1 до 500 е1 в диапазоне от 500 е1 до 2000 е1 в диапазоне от 2000 е1 до МахД | ±0,005 ±0,01 ±0,015 | ±0,01 ±0,02 ±0,03 | ±0,02 ±0,04 ±0,06 | ±0,05 ±0,1 ±0,15 | ±0,05 ±0,1 ±0,15 |
| 9 | Диапазон выборки тары (от Min до 0,8Мах), кг | 0,25 - 40 | 0,5 - 80 | 1 - 160 | 1 - 320 | 1,5 - 400 |
| 10 | Диапазон рабочих температур, °С: | 25±10 | ||||
| 11 | Параметры электрического питания БП: - напряжение, В - частота, Гц - потребляемая мощность, ВА не более | 220В+12,5%-15% 50±1 20 | ||||
| 12 | Г абаритные размеры (Д х Ш х В), мм не более | 825 х 660 х 820 | 825 х 660 х 820 | 975 х 900 х 1000 | 975 х 900 х 1000 | 975 х 900 х 1000 |
| 13 | Масса, кг не более | 100 | 100 | 200 | 200 | 200 |
Примечания:
1. Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам допускаемой абсолютной погрешности массы брутто в соответствующих диапазонах взвешивания.
2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.
3. При использовании устройства в системе заправки допускается устанавливать уменьшенную действительную цену деления.
Знак утверждения типа наносится на эксплуатационную документацию и на фирменную табличку, расположенную на боковой поверхности опорной рамы УВ ВКС.
Комплектность ВКС приведена в таблице 3/
Таблица 3
| № п.п. | Наименование | Кол-во | Маркировка взрывозащиты | Примечание |
| 1 | Устройство весоизмерительное ЭВ.ВКС.Сб01.01 | 1 | 1ExibIIBT6 Х | |
| 2 | Блок питания ЭВ.ВКС.Сб01.02 | 1 | [Exib]IIB | |
| 3 | Комплект соединительных кабелей ЭВ.ВКС.Сб01.05 | 1 | ||
| 4 | Комплект ЗИП ЭВ.ВКС.Сб01.16 | 1 | ||
| 5 | Паспорт ЭВ.ВКС.Сб00 ПС | 1 | ||
| 6 | Руководство по эксплуатации ЭВ.ВКС.Сб00 РЭ | 1 |
осуществляется по документу МП 57009-14 «Весы контрольные специальные ВКС. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009 и весы для статического взвешивания среднего (III) класса точности по ГОСТ OIML R 76-1-2011.
ЭВ.ВКС.Сб00 РЭ «Весы контрольные специальные ВКС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам контрольным специальным ВКС
1. ТУ 4274-034-45081993-13 «Весы контрольные специальные ВКС. Технические условия».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
