| Номер в госреестре | 57013-14 |
| Наименование СИ | Пикнометры напорные металлические |
| Обозначение типа СИ | Setaprove |
| Изготовитель | "Stanhope-Seta Ltd.", Великобритания |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Пикнометры напорные металлические «Setaprove» (далее - пикнометры) предназначены для измерений плотности жидкости при условиях транспортирования по технологическим трубопроводам, а также для проведения поверки и калибровки поточных плотномеров в условиях эксплуатации.
Принцип измерения плотности с использованием напорных пикнометров основан на взвешивании известного объёма жидкости, отобранного в пикнометр из трубопровода при температуре и давлении транспортирования по трубопроводу. Плотность жидкости определяют из частного от деления разницы массы заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

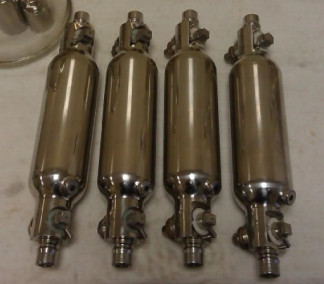

Конструктивно корпус пикнометра выполнен в виде металлического сосуда цилиндрической формы, снабжённого предохранительным клапаном и двумя вентилями для заполнения и слива пробы жидкости. Оси вентилей расположены под углом 90°.
Таблица 1.
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон измерений плотности жидкости, кг/м3 | от 650 до 970 |
| Пределы допускаемой абсолютной погрешности измерения плотности в случае выполнения измерений с абсолютной погрешностью: -массы пикнометров, не более ± 30 мг; -температуры исследуемой жидкости, не более ± 0,10С; -давления исследуемой жидкости, не более ± 10 кПа | ± 0,1 кг/м3 |
| Номинальная вместимость пикнометра, см3 | 500 |
| Пределы допускаемой абсолютной погрешности измерения фактической вместимости, см3 | ± 0,025 |
| Диапазон температуры измеряемой среды, °C | от 0 до 95 |
| Избыточное давление жидкости при отборе проб, МПа, не более | 10 |
| Диапазон расхода жидкости через пикнометр при отборе проб, м3/ч | от 0,2 до 5 |
| Габаритные размеры, мм, не более диаметр х высота | 72 х 366 |
| Масса пустого, сухого пикнометра (в сборе с уплотнителями), кг, не более | 3,9 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С • при отборе пробы жидкости • при взвешивании пикнометра - относительная влажность воздуха, %, не более | от 5 до 50 от 15 до 25 99 |
| Срок службы, лет | 10 |
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом.
Наименование Кол-во
Пикнометр напорный металлический «Setaprove» 1 шт.
Металлический кейс для хранения и транспортировки пикнометра 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2302-0072-2013 1 экз.
осуществляется по документу МП 2302-0072-2013 «Пикнометры напорные металлические «Setaprove». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в октябре 2013 г.
Основные средства поверки:
- Государственный стандартный образец плотности жидкости РЭП-5 ГСО 8583-2004 ( с
5 3
границами абсолютной погрешности при Р=0,95 ± 510 г/см );
- весы электронные, класс точности «специальный» по ГОСТ Р 53228-2008 с НПВ не менее
4,5 кг;
- эталонный платиновый термометр сопротивления ЭТС-100 3-его разряда;
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.
Методы измерений изложены в руководстве по эксплуатации «Пикнометры напорные металлические «Setaprove».
Нормативные и технические документы, устанавливающие требования к пикнометрам напорным металлическим «Setaprove»
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».
2.Техническая документация фирмы «Stanhope-Seta Ltd», Великобритания.
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям; оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 24 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
