Анализаторы газовые промышленные АнОкс КС 50.260-000, АнОд КС 50.250-000, 57014-14

Назначение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250000 предназначены для измерения объемной доли кислорода (модель «АнОкс» КС 50.260-000) или массовой концентрации меркаптанов по этилмеркаптану (модель «АнОд» КС 50.250-000) в газовых средах, в том числе природном газе, и передачи данных внешним устройствам.

Описание

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250

000 (далее - анализаторы) являются стационарными приборами непрерывного («АнОкс» КС 50.260-000) или циклического («АнОд» КС 50.250-000) действия.

Принцип действия - электрохимический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора

пробы.

Анализаторы выполнены одноблочными в металлическом корпусе. Считывание показаний дисплея осуществляется через стеклянное окно в крышке анализатора.

Внутри корпуса анализатора расположены:

-    блок питания;

-    блок управления;

-    плата управления термостатом;

-    плата электрохимического датчика (ЭХД);

-    блок аналитический.

На нижней стороне корпуса анализатора расположены штуцеры для подключения газовых линий, на боковой - кабельные вводы.

Анализатор модели «АнОд» КС 50.250-000 выполнен одноканальным, модели «АнОкс» КС 50.260-000 - одно- или двухканальным (переключение газовых линий на входе в измерительную ячейку).

Блок аналитический модели «АнОд» КС 50.250-000 включает в себя следующие элементы:

-    фильтр механических примесей 2мкм;

-    фильтр-поглотитель серосодержащих соединений;

-    регулятор давления анализируемого газа;

-    электроуправляемые клапаны;

-    блок пневмораспределительный;

-    датчик давления;

-    датчик расхода;

-    датчик влажности;

-    электрохимический датчик (ЭХД) меркаптанов;

-    термостат с источником микропотока этилмеркаптана для корректировки показаний анализатора в процессе эксплуатации;

-    система для поддержания требуемого уровня влажности и кислорода в ЭХД.

Для расширения температурного диапазона анализаторы модели «АнОд» КС 50.250-000 могут комплектоваться огнепреградителем обогреваемым КС 50.912-300.

Блок аналитический модели «АнОкс» КС 50.260-000 включает в себя следующие элементы:

-    фильтр механических примесей 2 мкм;

-    блок пневмораспределительный;

-    электроуправляемые клапаны;

-    термостат с электрохимическим датчиком (ЭХД) кислорода;

-    датчик расхода.

Анализатор имеет выходные сигналы:

-    показания встроенного дисплея;

-    унифицированный аналоговый токовый сигнал (4-20) мА (только для «АнОд» КС 50.250

000);

-    цифровой выход, интерфейс RS 232/485; Ethernet.

Анализаторы обеспечивают выполнение следующих функций:

-    непрерывное (для модели «АнОкс» КС 50.260-000) или периодическое (для модели «АнОд» КС 50.250-000) измерение содержания определяемого компонента;

-    формирование выходного цифрового сигнала, интерфейс RS 232/485; Ethernet;

-    самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

Анализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079.0-2011, ГОСТ Р 52350.1-2005 в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011, вид взрывозащиты аналитического блока -взрывонепроницаемая оболочка «d», подгруппа электрооборудования 11С, температурный класс T4. Маркировка взрывозащиты 1Ex d 11С T4 Gb.

Степень защиты от воздействия окружающей среды IP66 по ГОСТ 14254-96

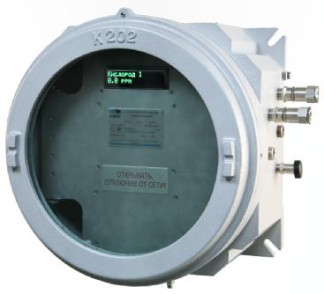

Внешний вид анализаторов представлен на рисунке 1.

Программное обеспечение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250

000 имеют следующие виды программного обеспечения (ПО):

-    встроенное;

-    автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и обеспечивает следующие основные функции:

-    обработку измерительной информации от ЭХД,

-    формирование выходных сигналов (цифрового, аналогового),

-    диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО,

-    фиксацию вмешательств в работу прибора (изменение режима работы, синхронизация времени, задание новых значений критериев нормы и поверочных параметров) в архиве событий.

Встроенное ПО анализатора реализует следующие алгоритмы:

1)    Работа в ручном режиме - выполняются команды оператора;

2)    Работа в автоматическом режиме - по заранее заданному алгоритму.

Автономное ПО для персонального компьютера под управлением ОС семейства Microsoft Windows XP/Vista/7/8, программа оператора «X-метр», предназначена для настройки и контроля работы анализатора.

Автономное ПО выполняет следующие функции:

1)    На уровне пользователя:

-    вывод результатов измерений на дисплей персонального компьютера;

-    идентификация встроенного ПО анализатора и его расчетного модуля;

-    просмотр результатов последних анализов;

-    просмотр результатов архивных анализов;

-    просмотр событий журнала вмешательств;

-    просмотр событий журнала аварий.

2)    На уровне администратора:

-    задание режимов работы анализатора;

-    задание параметров встроенного источника микропотока (только для «АнОд» КС 50.250

000);

-    задание критериев нормы контролируемых параметров;

-    настройка параметров токового выхода 4-20 мА (только для «АнОд» КС 50.250-000);

-    настройка параметров коммуникационных портов;

-    управление правами пользователей;

-    синхронизация времени по времени компьютера;

-    проведение обновления встроенного ПО микроконтроллера анализатора.

Номера версии и контрольные суммы автономного и встроенного программного обеспечения определяются при помощи ПО «X-метр» после установления связи с прибором. Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модели «АнОд» КС 50.250-000

Всего листов 7

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модели «АнОкс» КС 50.260-000

2)    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности при изменении температуры

°С,

от

пределов

0,2

давления

основной

0,5

0,15

60

5

в

окружающего воздуха на каждые 3,3 кПа, в долях от пределов допускаемой погрешности:

-    модель «АнОкс» КС 50.260-000

-    модель «АнОд» КС 50.250-000

5)    Время прогрева, мин, не более

6)    Минимальное время одного цикла измерений для «АнОд» КС 50.250-000, мин

7)    Габаритные размеры и масса анализатора не более указанных в таблице 4.

окружающей среды на каждые 10 допускаемой основной погрешности

4) Пределы допускаемой дополнительной

погрешности при изменении

долях

Таблица 4

8)    Электрическое питание прибора должно осуществляться от сети переменного тока напряжением 220 +33 В, частотой (50±1) Гц.

9)    Мощность, потребляемая анализатором, не должна превышать значений, приведенных в таблице 5.

Таблица 5 - Потребляемая мощность

10)    Средняя наработка на отказ, ч

20000

10

11)    Средний полный срок службы анализатора, лет

Условия эксплуатации

»-»    0/-ч

-    диапазон температуры окружающей среды, C

модель «АнОд» КС 50.250-000    от плюс5 до плюс 50

(от минус 40 до плюс 50)*

модель «АнОкс» КС 50.260-000    от минус 20 до плюс 50

-    диапазон относительной влажности окружающей

среды, %    до 95 без конденсации влаги

-    диапазон атмосферного давления, кПа    от 84 до 106,7 * - при использовании огнепреградителя обогреваемого КС 50.912-300.

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на табличку на лицевую панель анализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 6.

Таблица 6 - Комплектность газоанализаторов

Поверка

осуществляется по документу МП-242-1659-2013 "Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "28" июня 2013 г.

Основные средства поверки:

Для модели «АнОд» КС 50.250-000

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т или ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ИМ этилмеркаптана (ИМ07 - М - А2) по ИБЯЛ.418319.013 ТУ;

-    поверочный нулевой газ - воздух марки А по ТУ 6-21-5-82;

-    стандартные образцы состава газовые смеси этилмеркаптан - азот (ГСО 8982-2008, 89832008).

Для модели «АнОкс» КС 50.260-000

-    генератор кислорода ГК-500 по ИЯБЛ. 418319.033 в комплекте стандартным образцом состава газовой смесью водород - азот (ГСО 3912-87);

-    стандартные образцы состава газовые смеси кислород - азот (ГСО 9121-2008, 3711-87, 3713-87, 3715-87, 3718-87, 3728-87) в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документах: «Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000 РЭ, «Анализаторы газовые промышленные модели «АнОд» КС 50.250-000 РЭ.

Нормативные и технические документы, устанавливающие требования к анализаторам газовым промышленным модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ТУ 4215-022-21189467-2012 Анализаторы газовые промышленные модели «АнОкс», «АнОд». Технические условия».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
