| Номер в госреестре | 57019-14 |
| Наименование СИ | Установки переносные поверочные |
| Обозначение типа СИ | УПП-0,01 |
| Изготовитель | ООО "МЦ Измерений и Сервиса", г.Белгород |
| Год регистрации | 2014 |
| Срок свидетельства | 08.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки переносные поверочные УПП-0,01 предназначены для измерений объемного расхода и объема жидкости при проведении поверки счетчиков воды и расходомеров-счетчиков на месте их эксплуатации.
Принцип работы установок переносных поверочных УПП-0,01 основан на измерении объема воды с помощью первичного преобразователя расхода, входящего в состав установки, включенного последовательно с поверяемым счетчиком воды в общий гидравлический тракт. В качестве эталонного средства измерений в составе установки применяется расходомер-счетчик электромагнитный SITRANS FM (Госреестр №35024-12).
Запорная арматура, входящая в состав установки, предназначена для регулировки расхода жидкости через систему, эталонное средство измерений и поверяемый счетчик.
Подключение установки производится гибким шлангом.

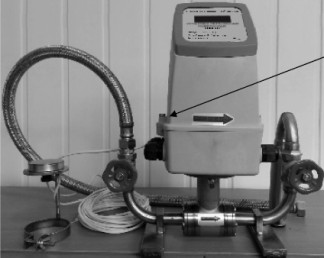

Считывание результатов измерений с поверяемого счетчика осуществляется посредством видеофиксации. Кронштейн с проводной или беспроводной фотокамерой устанавливается на корпус поверяемого счетчика, фиксирует начальные и конечные показания при выполнении измерений. Для управления работой установки, обработки результатов измерений, регистрации фотоснимков используется планшетный компьютер. Передача данных между установкой и планшетным компьютером осуществляется по беспроводному каналу связи. Протокол измерений и фотографии хранятся в энергонезависимой памяти установки, а также на планшетном компьютере в зашифрованном виде. Внешний вид установки представлен на рисунке 1.
Лист № 2 Всего листов 3
Установки переносные поверочные УПП-0,01 пломбируются в местах, указанных на рисунке 1.
Установки переносные поверочные УПП-0,01 имеют метрологически значимую часть (исполняемый модуль UPP-W.exe) и метрологически незначимую (вспомогательные файлы).
Программное обеспечение имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов измерений, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым счетчикам воды.
| Таблица 1 - И | дентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| UPP-W | UPP-W.exe | 1.ХХХ | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Таблица 2 - Основные метрологические и технические характеристики установки
| Наименование параметра или характеристики | Значение параметра или характеристики |
| Диапазон измеряемых расходов, м3/ч | от 0,01 до 3,0 |
| Пределы допускаемой основной относительной погрешности измерения объемного расхода и объема жидкости, % - в диапазоне расхода от 0,1 до 3,0 м /ч | ± 0,3 |
| - в диапазоне расхода от 0,01до 0,1 м3/ч | ± 0,5 |
| Температура рабочей среды, °С | от 5 до 90 |
| Рабочая жидкость | вода по ГОСТ Р 51232-98 |
| Давление в трубопроводе, МПа, не более | 1,6 |
| Номинальные диаметры поверяемых приборов, мм | 10, 15, 20 |
| Напряжение питания постоянный ток, В | от 12 до 14 |
| Время автономной работы, ч | 12 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры (в транспортной таре), м, не более | 0,5х0,3х0,2 |
| Масса (в транспортной таре), кг, не более | 7,5 |
| Процесс измерения | автоматический |
| Средняя наработка на отказ, не менее, ч | 20000 |
| Средний срок службы, не менее, лет | 10 |
| Температура окружающей среды, °С | от плюс 5 до плюс 60 |
Знак утверждения типа наносится на лицевую панель установки и на титульный лист руководства по эксплуатации типографским способом.
- Установка переносная поверочная УПП-0,01,
- руководство по эксплуатации,
- методика поверки МП РТ 2065-2014,
- паспорт.
осуществляется по документу МП РТ 2065-2014 «Установки переносные поверочные УПП-
0,01. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 5 февраля 2014 г. При поверке применяются следующие средства измерения:
установки поверочные для воспроизведения объемного и массового расхода жидкости, ПГ ±0,1 %.
Методы измерений содержатся в документе: «Установки переносные поверочные УПП-0,01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам переносным поверочным УПП-0,01
1. ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. ГОСТ Р 50193.3-92. Измерение расхода воды в закрытых каналах. Счетчики холодной воды. Методы и средства испытаний.
3. ГОСТ 8.156-83. ГСИ. Счетчики холодной воды. Методы и средства поверки.
4. ТУ 4381-001-22213558-2013 «Установки переносные поверочные УПП-0,01. Технические условия».
- осуществление деятельности в области обеспечения единства измерений (поверка счетчиков воды).
| Зарегистрировано поверок | 47 |
| Поверителей | 9 |
| Актуальность данных | 16.09.2024 |
