| Номер в госреестре | 57026-14 |
| Наименование СИ | Сумматоры |
| Обозначение типа СИ | СЕ826 |
| Изготовитель | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
| Год регистрации | 2014 |
| Срок свидетельства | 08.04.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Сумматоры предназначены для измерения количества импульсов, поступающих от средств измерений количества воды, газа, электрической и тепловой энергии, имеющих импульсные выходные устройства (далее - приборы учета). Сумматоры предназначены также для преобразования, сохранения и передачи информации по радиоканалу как самостоятельно, так и в системах автоматического управления и сбора информации.
Сумматоры имеют три исполнения: СЕ826, СЕ826-01 и СЕ826-02.
Сумматор СЕ826 выполнен в корпусе типа UPM производства ООО «Неро Электроникс» и предназначен для размещения внутри защитного пломбируемого кожуха (корпуса, шкафа и т. п.).
Сумматор СЕ826-01 выполнен в корпусе типа Nero-box производства ООО «Неро Электроникс», сумматор СЕ826-02 выполнен в покупном корпусе типа Abox 025 L фирмы Gunther Spelsberg GmbH+Co.KG. Корпуса Nero-box и Abox 025 L имеют степень защиты оболочки IP55 по ГОСТ 14254-96. Сумматоры исполнений СЕ826-01 и СЕ826-02 не требуют применения дополнительных мер защиты при использовании.
Электрическое питание сумматоров осуществляется от встроенного элемента питания постоянного тока с номинальным напряжением 3,6 В.
Сумматоры содержат устройства с радиоканалом - радиомодемы типа SCDE. Радиомодемы работают в нелицензируемом диапазоне частот (433,050 - 434,790) МГц при эффективной излучаемой мощности сигнала не более 10 мВт.
Принцип работы сумматоров состоит в измерении количества импульсов, поступающих от средств измерений и приборов учёта энергоресурсов с импульсными выходами.
Сумматоры фиксируют по времени встроенных часов и поканально накапливают измеренные количества импульсов, а затем передают накопленные данные по радиоканалу как периодически, так и по запросу, как в виде количества импульсов, так и в именованных единицах количества энергоносителя.
Периодичность передачи данных, состав и глубина передаваемых данных могут настраиваться. Типы передаваемых данных приведены в таблице 1:
Таблица 1- Типы передаваемых данных_
| № п/п | Типы передаваемых данных |
| 1 | Текущие накопления количества импульсов |
| 2 | Текущие накопления количества энергоносителя |
| 3 | Накопление количества импульсов на начало месяца |
| 4 | Накопление количества энергоносителя на начало месяца |
| 5 | Накопление количества импульсов на начало суток |
| 6 | Накопление количества энергоносителя на начало суток |
| 7 | Массивы 30-мин или 60-мин срезов накоплений импульсов |
| 8 | Массивы 30-мин или 60-мин срезов накоплений энергоносителя |
Массивы 30-мин или 60-мин срезов накоплений импульсов, а также массивы накопления энергоносителя за задаваемый интервал времени или с задаваемой глубиной передаются только по запросу.
Сумматоры обнаруживают и фиксируют в энергонезависимой памяти (журнале событий) критическое расхождение времени - несоответствие своего времени и времени, полученного по радиоканалу из системы, более чем на величину порога критического расхождения времени.
Сумматоры контролируют снижение напряжения элемента питания ниже фиксированного порога (2,8±0,1) В и фиксируют это событие в энергонезависимой памяти.
В сумматорах имеется возможность установки настроечных параметров. Состав
настроечных параметров приведен в таблице 2:
Таблица 2 - Состав настроечных параметров
| № | Наименование параметра | Диапазон, разрядность, вид |
| 1 | Сетевые настройки | |
| 1.1 | Количество окон для посылки данных | 1...255 |
| 1.2 | Г лубина ретрансляции | 1...10 |
| 1.3 | Диапазон номеров подсети | 0.255 |
| 1.4 | Номер канала рабочей частоты | 1.179 |
| 2 | Общие настройки сумматора | |
| 2.1 | Идентификатор сумматора (заводская настройка) | 8 десятичных разрядов |
Сумматоры обеспечивают функции сигнализации - фиксируют факты замыкания или размыкания внешних цепей, подсоединенных между входами и общей клеммой, с фиксированием в журнале событий:
Сумматоры обеспечивают функции сигнализации как при нормально замкнутых, так и при нормально разомкнутых сигнальных контактах.
Сумматоры накапливают в журнале событий информацию о результатах самодиагностики, диагностики подключенных приборов и происходящих событиях. Виды событий и формат хранения по каждому событию приведены в таблице 3.
| Таблица 3 - Виды событий и формат хранения | ||
| Наименование данных | Формат хранения | |
| 1 | Критическое расхождение времени | |
| 2 | Низкое напряжение элемента питания | Время, дата фиксации |
| 3 | Обращение по неверному паролю | |
| 4 | Ошибки и сбои, сброс | Время фиксации, код причины |
| 5 | Изменение настроек | Время, дата фиксации, № пароля |
| 6 | Корректировка времени | Старые и новые время и дата, № пароля |
| 7 | Контроль подсоединённой измерительной цепи (типа NAMUR): - короткое замыкание - обрыв линии | Время, дата начала, окончания |
| 8 | Обратный поток | |
| 9 | Воздействие магнитом | |
| 10 | Сигнализация 1 | |
| 11 | Сигнализация 2 | |
Сумматоры имеют орган ручного управления - кнопку. По короткому (до 4-х секунд) нажатию на кнопку сумматоры в любом режиме функционирования передают по радиоканалу свой идентификатор и переходят на настраиваемый период в режим приема запроса по радиоканалу. По длинному нажатию и удержанию (более 4-х секунд) кнопки сумматоры из любого режима переходят в режим регистрации.
Сумматоры поддерживают следующие режимы работы:
а) «спящий» режим - выдача данных не производится; введение в режим - из любого другого режима - по радиоканалу. Вывод из «спящего» режима осуществляется в режим регистрации после длительного (более 4-х секунд) нажатия и удержания кнопки или по радиоканалу;
б) режим регистрации - сумматоры инициативно с настраиваемым периодом передают по радиоканалу свой идентификатор до получения подтверждения о регистрации. После получения подтверждения о регистрации сумматоры переходят в штатный режим работы. В случае длительного отсутствия подтверждения о регистрации сумматор переходит к передаче идентификатора с периодом, соответствующим передаче данных в штатном режиме;
в) штатный режим - сумматоры инициативно с настраиваемым периодом передают по радиоканалу настроенные характеристики каналов, накопленные данные по настраиваемому списку и на настраиваемую глубину, а также информацию о происходящих событиях в соответствии с заданным перечнем видов событий, глубиной и с фиксацией по времени.
Сумматоры сразу после передачи инициативной посылки обеспечивают возможность запроса от них дополнительных данных.
В случае длительного отсутствия запросов сумматоры переходят в режим регистрации. Из штатного режима в режим регистрации сумматоры также могут быть переведены путем длительного (более 4-х секунд) нажатия и удержания кнопки или по радиоканалу.
При обращении к сумматорам по радиоканалу используются идентификаторы сумматоров и один из паролей. Сумматоры фиксируют в энергонезависимой памяти (журнале событий) попытки обращений с неверным паролем. В случае 3-кратного подряд обращения к сумматору с неверным паролем возможность следующих обращений блокируется до конца суток.

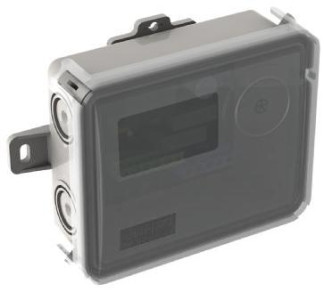

Внешний вид сумматоров СЕ826, СЕ826-01 и СЕ826-02 приведен на рисунках 1 - 3.
Схемы пломбировки сумматоров для защиты от несанкционированного доступа и места для нанесения оттисков клейм и знака поверки приведены в приложении А.
Идентификационные данные программного обеспечения (далее - ПО) сумматоров указаны в таблице 4.
Таблица 4
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Сумматор СЕ826 | CE826 | 71.003.000.015 | 0x337D | CRC |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 5-7. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню « С».
Параметры выходных импульсных устройств средств измерений и приборов учёта, с которыми могут поддерживать работу сумматоры, приведены в таблице 5:
Таблица 5 - Параметры выходных импульсных устройств приборов учёта
| Характеристика | Значение | ||
| минимальное | номинальное | максимальное | |
| 1. Характеристика импульсного сигнала: | |||
| - частота при скважности 2, Гц | 0 | - | 10 |
| - длительность импульса, мс | 50 | - | - |
| - напряжение, В | 0 | 3 | 3,6 |
| - значение тока электрических импульсных выходов, мА | 0 | 10 | 30 |
| 2. Сопротивление подключаемой цепи, кОм: | ||||
| - по стандарту EN 60947-5-6:2000 (цепи NAMUR1, NAMUR2) | 0,4 | 3,9 | 6,8 | 164 |
| - на основе геркона («сухой контакт») | 0 | - | > 1000 | |
Основные технические и метрологические характеристики сумматоров СЕ826 указаны в таблице 6.
Таблица 6
| Наименование | Значение |
| Количество входных импульсных каналов | 4 |
| Количество выходных радиоканалов | 1 |
| Номинальное напряжение питания постоянного тока от встроенного элемента питания, В | 3,6 |
| Режим работы | «Спящий», «Регистрация», «Штатный» |
| Пределы относительной погрешности измерения количества импульсов (свыше 1000 импульсов), % | ±0,1 |
| Пределы суточного хода встроенных часов в нормальных условиях, с, не более | ±5,0 |
| Пределы суточного хода встроенных часов при предельных значениях температуры рабочих условий эксплуатации, с, не более | ±7,5 |
| Диапазон автоподстройки суточного хода часов, с, | от минус 12,7 до плюс 12,7 |
| Периодичность регистрации по радиоканалу | 3, 5, 10, 15, 30 минут; от 1 до 12 часов; 1 сутки |
| Периодичность выдачи данных | 3, 5, 10, 15, 30 минут; 1, 2, 3, 4, 6, 12 часов; 1, 2, 3, 4, 5, 6, 11 суток; 16 суток; от 1 до 13 месяцев |
| Количество символов для идентификации подключаемых приборов учёта | 16 |
| Количество символов абонентских номеров подключаемых приборов учёта | 16 |
| Тип входа | - «сухой контакт»; - NAMUR1; - NAMUR2. |
| Тип сигнального контакта | - нормально замкнут; - нормально разомкнут |
| Разрядность записи начальных значений в именованных единицах по каждому каналу | 5 целых и 4 десятичных разряда |
| Диапазон коэффициентов пересчета импульсов в именованные единицы по каждому каналу | от 1 до 65535 |
| Период срезов накоплений для каждого канала, мин | 30 или 60 |
| Климатические условия при эксплуатации: - температура окружающего воздуха, °С, для сумматоров СЕ826 для сумматоров СЕ826-01, сумматоров СЕ826-02 - относительная влажность, %, для сумматоров СЕ826 для сумматоров СЕ826-01, сумматоров СЕ826-02 - атмосферное давление, кПа, | от плюс 5 °С до плюс 40 °С от минус 30 °С до плюс 55 °С до 90 % при температуре 25 °С до 98 % при температуре 35 °С от 84,0 до 106,7 |
| Климатические условия хранения и транспортирования: - температура окружающего воздуха, °С, - относительная влажность, %, - атмосферное давление, кПа, | от минус 40 °С до плюс 55 °С до 95 % при температуре 25 °С от 84,0 до 106,7 |
| Габаритные размеры, мм, не более сумматоров СЕ826 | 100х80х50 |
| сумматоров СЕ826-01, | 131х110х44 |
| сумматоров СЕ826-02 | 100х80х52 |
| Масса, кг, не более сумматоров СЕ826 | 0,13 |
| сумматоров СЕ826-01, | 0,20 |
| сумматоров СЕ826-02 | 0,15 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 сумматоров СЕ826 | IP30 |
| сумматоров СЕ826-01, сумматоров СЕ826-02 | IP55, категория 2 |
| Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002 | Класс III |
| Средняя наработка на отказ, ч, не менее | 160000 |
| Средний срок службы, лет, не менее | 24 |
Знак утверждения типа наносится на корпус сумматоров методом офсетной печати или другим способом, не ухудшающим качества, и на титульный лист формуляра типографским способом.
Комплектность поставки сумматоров указана в таблице 7:
Таблица 7
| Наименование | Количество | Примечание |
| Сумматор СЕ826 или СЕ826-01, или СЕ826-02 | 1 | Исполнение определяется при заказе |
| Элемент питания | 1 | В составе изделия |
| Кабельный ввод Pg11 | 1 | Только для СЕ826-02 |
| Формуляр (ЦЛФИ.411152.001 ФО) | 1 | |
| Руководство по эксплуатации (ЦЛФИ.411152.001 РЭ) | 1 | |
| Упаковка | 1 | |
| Программное обеспечение AdminTools v3.4b и выше | 1 | Распространяется свободно на сайте www.energomera.ru |
| Радиомодем ТУ BY 808001034.0042011 | 1 | По отдельному заказу |
| ПЭВМ | 1 | По отдельному заказу |
| Методика поверка (МРБ МП.2323-2013) | 1 |
осуществляется по документу МРБ МП.2323-2013 «Сумматоры CE826. Методика поверки» утвержденному, Белорусским государственным институтом метрологии 31 мая 2013 г.
В перечень основного поверочного оборудования входят:
- Генератор импульсов Г3-131,
- Частотомер электронно-счетный Ч3-63,
- Барометр-анероид контрольный М67 ТУ 25 04 1797 75,
- Термометр лабораторный ГОСТ 215 73,
- Психрометр М34 ТУ25 08.809 70,
- Секундомер «Интеграл С-01»,
- Персональный компьютер,
- Устройство с радиоканалом ТУ BY 808001034.004-2011,
- Стенд проверочный сумматоров СЕ8226.
Методика измерений на сумматоры приведена в формуляре.
Нормативные и технические документы, устанавливающие требования к сумматорам СЕ826
ТУ BY 690329298.006-2013 «Сумматоры CE826. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
осуществление торговли и товарообменных операций.
Испытательный центр
Научно-исследовательский испытательный центр БелГИМ аттестат аккредитации № ВУ/112 02 1.0.0025 Старовиленский тракт, 93, г. Минск,220053 тел.(+375 17) 334-98-13
