Газоанализаторы ИКТС-11.Ex, 57035-14

Назначение

Газоанализаторы ИКТС-ll.Ex предназначены для измерения объемной доли кислорода в дымовых газах топливосжигающих установок.

Описание

Газоанализаторы ИКТС-ll.Ex (далее - газоанализаторы) представляют собой стационарные многоблочные приборы непрерывного действия.

Принцип действия газоанализатора - электрохимический, основанный на применении твердоэлектролитного датчика на диоксиде циркония.

Способ отбора пробы - принудительный, за счет разницы статического и динамического давления в газоходе.

Конструктивно газоанализатор состоит из пробоотборного зонда и блока измерительного.

Пробоотборный зонд состоит из оболочки со встроенным датчиком кислорода и погружаемой части зонда. Оболочка датчика кислорода устанавливается на фланец пробоотборного зонда циркулирующего типа и состоит из двух труб подающей и возвратной. Газовая проба подается в камеру датчика за счет разности динамического и статического давления в потоке.

Блок измерительный выполнен в виде металлического корпуса и предназначен для настенного монтажа. Внутри блока измерительного находятся клеммная колодка, источник питания и управляющий контроллер. На крышке блока измерительного расположено смотровое защитное окно для визуализации трех разрядного светодиодного индикатора расположенного на плате контроллера.

На нижнем торце блока измерительного расположены:

-    кабельный ввод питания;

-    кабельный ввод для подключения датчика кислорода.

-    кабельный ввод для подключения кабеля последовательной связи с персональным компьютером и другими модулями в локальной сети (RS-485);

-    кабельный ввод для подключения к токовому выходу.

Газоанализаторы имеют выходные сигналы:

-    показания семисегментного индикатора;

-    цифровой выход (интерфейс RS-485);

-    унифицированный аналоговый токовый выходной сигнал в диапазоне от 0 до 20 мА.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты 1Р65по ГОСТ 14254-96.

Взрывозащищенность газоанализаторов обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98).

Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) - 1ExdIICT3.

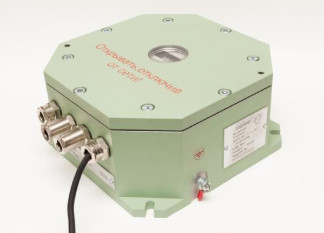

Внешний вид газоанализаторов приведен на рисунке 1.

_б) Пробоотборный зонд_

Лист № 3 Всего листов 6

-    отображение результатов измерений на семисегментном индикаторе газоанализатора;

-    формирование выходного аналогового и цифрового сигналов;

-    диагностику аппаратной части газоанализатора;

-    проведение градуировки газоанализатора.

Газоанализаторы могут работать с автономным программным обеспечением для работы с персональным компьютером.

Автономное ПО для персонального компьютера под управлением ОС семейства Microsoft Windows XP/Vista/7, программа оператора «ИКТС - измеритель 02», предназначена для настройки и контроля работы газоанализатора. Связь компьютера с газоанализатором осуществляется по интерфейсу RS-485

Автономное ПО выполняет следующие функции:

-    отображение результатов измерений на мониторе ПК;

-    хранение результатов измерений и отображение их в табличном и графическом виде;

-    ведение технического архива (регистрация событий);

-    проведение градуировки газоанализатора.

Встроенное программное обеспечение газоанализаторов идентифицируется путем вывода на семисегментный индикатор газоанализатора номера версии при включении газоанализатора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С

Лист № 4 Всего листов 6

от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,2

4)    Предел допускаемого времени установления показаний (без учета транспортного запаздывания) Т0,9д, с    20

5)    Время прогрева, минут, не более    10

6)    Потребляемая мощность, В-А, не более    35

7)    Электропитание газоанализатора осуществляется однофазным переменным током частотой (50 ± 1) Гц напряжением, В    220 +33

8)    Габаритные размеры и масса составных частей газоанализатора приведены в таблице 3.

Таблица 3

Примечание: * - без учета массы и габаритных размеров погружаемой части зонда

9)    Длина погружаемой части пробоотборного зонда, мм, не более    1500

10)    Средняя наработка на отказ, ч    20 000

11)    Средний срок службы газоанализаторов (без учета датчика кислорода), лет    6

12)    Средний срок службы датчика кислорода, лет    2

Условия эксплуатации:

1)    Параметры окружающей среды

-    диапазон температуры окружающей среды, °С

от 5 до 50 от 94 до 105 от 705 до 788 до 90

-    диапазон атмосферного давления, кПа

мм. рт. ст

-    относительная влажность (при температуре 35°С), %

2)    Параметры анализируемой среды

-    температура анализируемой среды на входе в пробоотборное устройство, оС, не более

800

-    относительная влажность анализируемой среды (без конденсации влаги) - до 100%.

-    содержание механических примесей, г/м , не более    30

-    диапазон скорости потока анализируемой среды, м/с    от 2 до 15

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на планках, расположенных с на блоке измерительном и датчике кислорода.

Комплектность

Комплект поставки газоанализатора приведен в таблице 4.

Поверка

осуществляется по документу МП-242-1595-2013 «Газоанализаторы ИКТС-ll.Ex. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 20 декабря 2013 г.

Основные средства поверки:

-    азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;

-    стандартные образцы газовых смесей состава кислород - азот (номера по реестру ГС №№ 3724-87, 3726-87) по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе ПГРА 168.00.00 РЭ «Газоанализаторы ИКТС-

11.Ex. Руководство по эксплуатации», 2013 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ИКТС-11. Ex

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    ПГРА 170.00.00 ТУ Газоанализаторы ИКТС-11.Ех. Технические условия.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации производственного объекта.

Всего листов 6
