Газоанализаторы RX-517, 57038-14

57038-14
Газоанализатор RX-517 используется для анализа концентрации HC, O2, H2S. Прибор оснащен гальваническим, инфракрасным (NDIR) и электрохимическим сенсорами, обеспечивающими точное измерение содержания газов в азоте и инертных средах.
Документы
Карточка СИ
Номер в госреестре 57038-14
Наименование СИ Газоанализаторы
Обозначение типа СИ RX-517
Изготовитель "Riken Keiki Co., Ltd.", Япония
Год регистрации 2014
Срок свидетельства 08.04.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Газоанализаторы RX-517 (далее - газоанализаторы) предназначены для автоматического измерения содержания сероводорода, кислорода и горючих газов в воздухе и сигнализации при превышении уровней (порогов) предельно допустимых концентраций.

Описание

В газоанализаторах для измерения содержания сероводорода используются электрохимические сенсоры. Для измерения содержания кислорода используется гальванический метод. Анализ горючих газов основан на методе не дисперсионного инфракрасного поглощения. При превышении уровня установленного порога срабатывает звуковая и световая сигнализация. Газоанализаторы имеют встроенные микропроцессоры. Питание газоанализаторов осуществляется от встроенных батарей. Для работы в ночное время приборы имеют подсветку. Считывание измерительной информации производится с цифрового дисплея на жидких кристаллах. При неисправностях в системе измерения - уровне заряда аккумулятора, в системе подачи пробы, в нарушениях программы - на дисплее появляется соответствующая индикация и звучит непрерывный зуммер. Газоанализаторы содержат световой и звуковой индикаторы для оповещения при превышении (и понижении для кислорода) заданной концентрации контролируемых газов в контролируемой газовой смеси. Звуковой и световой сигнал включается при достижении концентрации заданного порога.

Газоанализаторы имеют взрывозащищенное исполнение 1ExdiaIIBT3X. Сертификат соответствия № РОСС 1Р.Н006.В00490, выданный органом по сертификации «ТЕхСИ».

Г Р 1в

MWfP

ДШШ

□ГсЬ QH

“v

у

'i

if? :a №w Not

1

fiV иы/nft

МГ,п

I

■f

л>

w

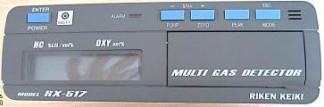

MULTI GAS отстоя

1

И;5 ppnt

fl.'S jiuiii

J

»Jf «>

HIKEN KEJHJ

J

Рис. 3. Узел ввода пробы газа в газоанализатор.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

Portable

combination Gas Monitor

03900

ver. 0

7A4E

2 октета (байта) контрольной суммы к 1 октету простым суммированием домена программы

Программное обеспечение реализовано и защищено от преднамеренных или непреднамеренных изменений изготовителем на этапе производства путем установки системы защиты микропроцессора от чтения и записи. В случае обнаружения изменений выдается сообщение о нарушении целостности ПО непрерывным зуммером.

Уровень защиты от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Программное обеспечение не влияет на метрологические характеристики газоанализаторов.

Технические характеристики

Пределы допускаемых значений основной приведенной и абсолютной погрешности приведены в таблице 2.

Таблица 2

Определяемый

компонент

Диапазон измерения

Пределы допускаемых значений основной приведенной погрешности, %

Пределы допускаемых значений основной абсолютной погрешности, %

% НКПР

объемная доля

Горючие газы (по метану)

от 0 до 100

± 5

от 2 % до 100 %

± 5

O2

от 0 до 25 %

± 0,7

H2S

от 0 до 100 млн-1

± 10

H2S

от 0 до 1000 млн-1

± 10

Предел допускаемой вариации показаний не превышает

0,5 предела допускаемой основной погрешности

- 0,3 предела допускаемой основной погрешности 30 2

200x80x142

2,0

Дополнительная погрешность от изменения температуры окру жающей среды на каждые 10 °С в долях предела допускаемой по грешности не превышает

Время установления показаний, Т0,9, с, не более Максимальная потребляемая мощность, В-А, не более Габаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

-    температура окружающей среды, оС    от минус 10 до плюс 50;

-    относительная влажность, %    от 10 до 95.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус газоанализатора.

Комплектность

В комплект поставки газоанализаторов входят:

-    газоанализатор RX-517 - 1 шт.;

-    переносная сумка с плечевым ремнем;

-    патрубок фильтра с индикатором потока и соединительной трубкой:

-    газоотборный шланг:

-    щелочные аккумуляторы;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 57038-14 "Инструкция. Газоанализаторы RX-517. Методика поверки", разработанному и утвержденному ФГУП «ВНИИМС» 19 сентября 2013 года и входящему в комплект поставки.

Средства поверки:

-    ГСО-ПГС № 3726-87, 3878-87, 3880-87, 3885-87, 3894-87;

-    воздух особой чистоты, ТУ 6-21-5-82;

-    источники микропотоков (ИМО2-М-Н28-А1) на H2S, ТУ ИБЯЛ.418319.013-95;

-    азот газообразный, ГОСТ 9293-74.

Сведения о методах измерений

приведены в документе "Газоанализатор RX-517. Руководство по эксплуатации".

Нормативные документы, устанавливающие требования к газоанализатору RX-517

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.

Техническая документация фирмы-изготовителя "Riken Keiki Co., Ltd.", Япония.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
