Установки аэродинамические А-02вм, 57043-14

57043-14
Установки аэродинамические А-02вм (далее - Установки) предназначены для воспроизведения скорости воздушного потока при поверке и калибровке анемометров.
Документы
Карточка СИ
Номер в госреестре 57043-14
Наименование СИ Установки аэродинамические
Обозначение типа СИ А-02вм
Изготовитель ООО "Сирсенсор", г.Москва
Год регистрации 2014
Срок свидетельства 08.04.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Установки аэродинамические А-02вм (далее - Установки) предназначены для воспроизведения скорости воздушного потока при поверке и калибровке анемометров.

Описание

Принцип действия Установок заключается в создании в аэродинамической трубе воздушного потока, который воздействует на измерительный преобразователь поверяемого средства измерений, устанавливаемого в измерительном участке Установок.

Установки состоят из механического модуля, частотного преобразователя и электронного блока управления. Механический модуль состоит из асинхронного двигателя, крыльчатки, рабочей камеры, сопла Витошинского, станины, защитного кожуха.

Поток воздуха заданной скорости создается осевым вентилятором (двигатель с крыльчаткой), который управляется частотным преобразователем.

Для получения заданной скорости потока воздуха электронным блоком управления выполняется расчет необходимой угловой скорости вращения крыльчатки по передаточной характеристике Установок. Зависимость скорости воздушного потока от частоты вращения вентилятора определяется с помощью встроенного эталонного анемометра (измерителя скорости воздушного потока).

Измеренное значение скорости потока отображается на индикаторе электронного блока управления. В качестве блока управления используется контроллер логический программируемый ПЛК73 (номер по Госреестру 48600-11).

В Установках используется программное обеспечение электронного блока управления.

Включение Установок осуществляется через выключатель-автомат.

Установки аэродинамические А-02вм имеют открывающуюся рабочую камеру для установки поверяемых термоанемометров с габаритными размерами до 100 мм.

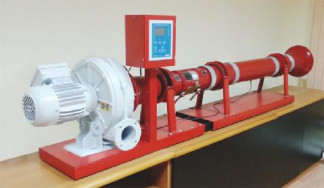

Внешний вид Установок показан на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики установок представлены в таблице 1.

Таблица 1

Наименование параметра

Значение параметра

Диапазон воспроизведения скорости воздушного потока (V), м/с

от 0,1 до 60

Пределы допускаемой абсолютной погрешности при измерении скорости, м/с

± (0,015 + 0,015 V)

Условия эксплуатации:

»-» о/"ч

диапазон температур окружающей среды, С диапазон атмосферного давления, кПа

относительная влажность воздуха при температуре до 35 °С (без конденсации влаги), %, не более

от 10 до 30 от 84 до 106,7

90

Диаметр рабочей камеры, мм

100

Потребляемая мощность от сети переменного тока напряжением 380 +37 В и частотой 50 ± 1 Гц, ВА, не более

2000

Габаритные размеры (длина х ширина х высота), мм, не более:

2350 х 400 х 650

Масса, кг, не более

200

Средний срок службы, лет

10

Средняя наработка до отказа, ч

15000

Знак утверждения типа

Знак утверждения типа наносят на боковую панель установки методом наклейки и на титульный лист эксплуатационной документации методом печати.

Комплектность

В комплект поставки входят:

Установка аэродинамическая А-02вм в комплекте с электронным блоком управления Методика поверки МП 2550-0228-2013 Руководство по эксплуатации Паспорт

1 шт. 1 экз. 1 экз. 1 экз.

Поверка

осуществляется по МП 2550-0228-2013 «Установки аэродинамические А-02вм. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29.11.2013 г.

Основное средство поверки: ГПСЭ единицы скорости воздушного потока:

ГЭТ 150-2012, диапазон воспроизводимых скоростей от 0,05 до 100 м/с, СКО = (0,00015+0,0015V) м/с, НСП = (0,00015+0,0015V) м/с.

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации на «Установки аэродинамические А-02вм».

Нормативные и технические документы, устанавливающие требования к установкам аэродинамическим А-02вм

1 ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

Лист № 3 Всего листов 3

2    ТУ-4311-001-80705693-2013 «Установки аэродинамические А-02вм. Технические условия».

3

Рекомендации к применению

-оказание услуг по обеспечению единства измерений.

57043-14
Номер в ГРСИ РФ:
57043-14
Производитель / заявитель:
ООО "Сирсенсор", г.Москва
Год регистрации:
2014
Cрок действия реестра:
08.04.2019
