| Номер в госреестре | 57046-14 |
| Наименование СИ | Система измерительно-управляющая платформы "Беркут" на месторождении Аркутун-Даги |
| Изготовитель | "Daewoo Shipbuilding & Marine Engineering Co., Ltd.", Корея |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Система измерительно-управляющая платформы «Беркут» на месторождении Аркутун-Даги (далее Система) предназначена для измерения и контроля величин в реальном масштабе времени (давления, уровня, температуры, расхода, объемной доли воды, концентрации газов), выработки на основании полученной информации сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии измеряемых величин.
Принцип действия системы заключается в следующем: первичные измерительные преобразователи (ПИП) выполняют измерение физических величин и их преобразование в унифицированный токовый сигнал (от 4 до 20 мА). Программируемые контроллеры измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей, выполняют их аналогоцифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной, аварийной сигнализации и передают информацию на рабочее место оператора. Вся информация о событиях на платформе и аварийнопредупредительные сигналы передаются на рабочую станцию оператора в режиме реального времени.
Система относится к проектно-компонуемым изделиям и обеспечивает выполнение следующих функций:
- измерение и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- предупредительную и аварийную сигнализацию по уставкам, заданным программным путем;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на интерфейсы операторов;
- информирование оператора о ходе технологических процессов и предоставление ему возможностей для подачи управляющих команд;
- регистрация событий и действий оператора и всех аварийно-предупредительных сигналов.
Система является трехуровневой и включает следующие уровни:
- нижний уровень включает в себя ПИП, преобразующие текущие значения величин в унифицированные электрические сигналы силы постоянного тока в диапазоне от 4 до 20 мА. Все ПИП, входящие в состав нижнего уровня, зарегистрированы в Госреестре СИ;
- средний уровень включает две системы, обеспечивающие выполнение сбора, накопления, вычислений, обработки, контроля, хранения измерительной информации на основе измерительной информации от ПИП: систему автоматизированного управления технологическим процессом (АСУ ТП), реализованную на базе комплексов измерительно-управляющих и противоаварийной автоматической защиты DeltaV, фирмы «Emerson Process Management» (Госреестр № 49338-12) и автоматизированную систему безопасности (АСБ), реализованную на базе контроллеров отказоустойчивых программируемых TRICON/TS3000, фирмы «Invensys Systems Inc.» (Госреестр № 15055-09).
АСУ ТП осуществляет контроль и управление всеми технологическими процессами и периферийной аппаратурой, а также интеграцию и обмен информацией с системами, входящими в состав платформы «Беркут» посредством применения отраслевых протоколов HART, Modbus, OPC передачи данных. АСБ включает в себя функции аварийного останова, системы пожарной и газовой сигнализации и мониторинга, функции обнаружения газа и возгорания, функции останова технологического процесса. Связь между АСУ ТП и АСБ осуществляется с помощью резервного открытого коммуникационного протокола, основанного на архитектуре «клиент-сервер» Modbus (TCP) и интернет-протокола (TCP/IP).
- верхний уровень включает рабочую станцию оператора, допущенную к применению в установленном порядке. Станция оснащена персональным компьютером и двумя сетевыми интерфейсными картами. На мониторах рабочих станций отображаются цифровые коды, преобразованные в значения физических величин. Часть полученных цифровых кодов преобразуется в аналоговые сигналы управления в виде силы постоянного тока стандартного диапазона.
Средства измерений нижнего, среднего и верхнего уровней образуют измерительные каналы (часть из которых входит в состав контуров управления). Система имеет в своем составе
431 измерительный канал. Измерительные каналы, приведенные в разделе Метрологические и технические характеристики измерительных каналов, подлежат государственному метрологическому надзору. Другие измерительные каналы и средства измерений, входящие в состав верхнего строения платформы «Беркут», государственному метрологическому надзору не подлежат.
Перечень и состав ИК системы приведены в таблице 2.

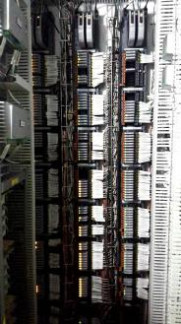

На рисунке 1 представлен общий вид компонентов системы.
Программное обеспечение системы обеспечивает работу операторской и инженерной станции, отвечает за сбор и хранение архивной информации, обеспечивает связь сервера приложений с интерфейсом оператора и инженера, обеспечивает связь со сторонними системами и отвечает за резервное копирование данных.
Программное обеспечение системы имеет структуру автономного программного обеспечения.
Программное обеспечение системы относится к метрологически значимой части программного обеспечения.
Уровень защиты программного обеспечения системы от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в системе предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и др. специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
- использование межсетевых экранов (фаерволов).
Для обеспечения защиты программного обеспечения аппаратуры среднего уровня, аппаратура конструктивно скомпонована в защищенных от доступа посторонних лиц шкафах. Все шкафы размещения оборудования закрываются при помощи ключей.
Идентификационные признаки программного обеспечения приведены в таблице 1.
Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения (исполняемый файл) | Номер версии (идентификационный номер) программного обеспечения) | Цифровой идентификатор программного обеспечения | Алгоритм идентифи кации |
| DELTAV | DVAutorun | не ниже 11.3.1 Build 4256 | 54B53AF1EEA136A7D 7ABBA3721DE140B; 5D9B1166856695EED0 66706313D9D1E0 | MD5 |
| AMS SUITE: INTELLIGENT DEVICE MANAGER | AMSDeviceManager_ Setup | не ниже 11.1.1 | EFE2DD08AD958B736 77948788301AA49 | MD5 |
| Tristation 1131 | SetUp | не ниже 4.9.0 Build 117 | 5F15A8943D7AD4F22C 7F0F426BA204C3 9318AB32640974917E0 28C1F2D3995E1 D3DC04461BAD81C0B 6BFC96C7653433B 0371A151BB279CFCEB C6B24DCA7F6D86 B9EA73B7E1A24D373 A5D6933FF218CC4 98ABB72102BE9491FB 10326F832CD2D0 B524D452D65B4E0E0F B4A64467E8B78A | MD5 |
Автоматизированное рабочее место оператора
Таблица 2.Перечень и состав ИК системы и их метрологические характеристики
| ИК объема и концентрации | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измере ния | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 1. | Измерение вла-госодержания | Влагомеры поточные FL5R, Phase Dynamics, 46359-11 | Объемная доля воды % | от 0 до 100 | ±1,5 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 2. | Измерение концентрации | Преобразователи универсальные XNX-AMAI-NHNNN/2104-N4011(RXR), Honeywell, 43971-10 | % НКПР-м | от 0 до 5 | ±20 % | Контроллеры отказоустойчивые программируемые TRITON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 42 |
| 3. | Измерение концентрации кислорода | Преобразователи универсальные XNX-AMAE-NHNNN/XNXXSO1SS, Honeywell, 43971-10 | Объемная доля % | от 0 до 25 | ±5 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 3 |
| 4. | Измерение концентрации метана | Газоанализаторы GD10P, Simtronics, 24053-07 | % НКПР | от 0 до 100 | ±10 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 74 |
| ИК объема и концентрации | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измере ния | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 5. | Измерение концентрации паров метанола | Преобразователи универсальные XNX-AMAV-NHCB1, Honeywell, 43971-10 | Объемная доля % | от 0 до 2,75 | ±0,4 % | Контроллеры отказоустойчивые программируемые TRITON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 22 |
| 6. | Измерение концентрации углеводородных газов | Газоанализаторы углеводородных газов стационарные инфракрасные PIRECL, Detector Electronics, 51860-12 | % НКПР | от 0 до 100 | ±3 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 158 |
| 7. | Измерение концентрации углеводородных газов | Преобразователи универсальные XNX-AMAE-NHNNN/XNXXSG1SS, Honeywell, 43971-10 | Объемная доля % | от 0 до 1000 | ±10 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 15055-09 | 3 |
| ИК давления | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Г ос-реестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 1. | Измерение давления | Преобразователи давления измерительные 3051 TG 5A, Rosemount, 14061-10 | кПа | от 0 до 68948 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 6 |
| 2. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 2A, Rosemount, 24116-13 | кПа | от 0 до 180 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 3. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 600 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 4. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 1000 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 3 |
| 5. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 1600 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 6 |
| ИК давления | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Г ос-реестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 6. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 1800 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 2 |
| 7. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 3000 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 2 |
| 8. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 3000 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 1 |
| 9. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 4A, Rosemount, 24116-13 | кПа | от 0 до 12000 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 4 |
| 10. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 4A, Rosemount, 24116-13 | кПа | от 0 до 14000 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 2 |
| ИК давления | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Г ос-реестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 11. | Измерение давления | Преобразователи давления измерительные 3051S 3CD 3A, Rosemount, 24116-13 | кПа | от 0 до 96 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 28 |
| 12. | Измерение давления | Преобразователи давления измерительные 3051S 3CD 2A, Rosemount, 24116-13 | кПа | от 0 до 37 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 13. | Измерение давления | Преобразователи давления измерительные 3051S 3CD 3A, Rosemount, 24116-13 | кПа | от 0 до 53,12 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 14. | Измерение давления | Преобразователи давления измерительные 3051S 1TG 3A, Rosemount, 24116-13 | кПа | от 0 до 700 | ±2 % | Комплексы измерительно-управляющие и противоава-рийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| ИК давления | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Г ос-реестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 15. | Измерение давления | Преобразователи давления измерительные 3051 TG 3A, Rosemount, 14061-10 | кПа | от 0 до 1040 | ±2% | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 14 |
| ИК уровня | |||||||
| 1. | Измерение уровня | Уровнемеры волноводные 705-51AA, MAGNETROL, 51508-12 | мм | от 0 до 1700 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 4 |
| 2. | Измерение уровня | Уровнемеры волноводные 705-51AA, MAGNETROL, 51508-12 | мм | от 0 до 2900 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 1 |
| 3. | Измерение уровня | Уровнемеры волноводные 705-51AA, MAGNETROL, 51508-12 | мм | от 0 до 3350 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 3 |
| 4. | Измерение уровня | Уровнемеры волноводные 705-51AA, MAGNETROL, 51508-12 | мм | от 0 до 3500 | ±2 % | Контроллеры отказоустойчивые программируемые TRICON/TS3000, фирмы Invensys Systems Inc., 1505509 | 3 |
| ИК температуры | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измере ния | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 1. | Измерение температуры | Преобразователи температуры измерительные 3144P D2 A, Rosemount, 14683-09 / Термопреобразователи сопротивления Rosemount 0078, Фирма "Rosemount Inc.", США / "Emerson Process Management Asia Pacific Pte Ltd", Сингапур, 2014 | °C | от минус 40 до плюс 100 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 2 |
| 2. | Измерение температуры | Преобразователи температуры измерительные 3144P D2 A, Rosemount, 14683-09 / Термопреобразователи сопротивления Rosemount 0078, Фирма "Rosemount Inc.", США / "Emerson Process Management Asia Pacific Pte Ltd", Сингапур, 2014 | °C | от минус 40 до плюс 250 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 3. | Измерение температуры | Преобразователи температуры измерительные 3144P D2 A, Rosemount, 14683-09 / Термопреобразователи сопротивления Rosemount 0078, Фирма "Rosemount Inc.", США / "Emerson Process Management Asia Pacific Pte Ltd", Сингапур, 2014 | °C | от минус 100 до плюс 180 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 4. | Измерение температуры | Преобразователи температуры измерительные 3144P D2 A, Rosemount, 14683-09 / Термопреобразователи сопротивления Rosemount 0078, Фирма "Rosemount Inc.", США / "Emerson Process Management Asia Pacific Pte Ltd", Сингапур, 2014 | °C | от минус 40 до плюс 50 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| ИК расхода | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 1. | Измерение расхода | Расходомеры-счетчики жидкости ультразвуковые XMT868i, GE Sensing, 51863-12 | м3/ч | от 0 до 200 | ±5 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 24 |
| 2. | Измерение расхода | Расходомеры-счетчики газа и пара GF868, GE Sensing, 50009-12 | м3/ч | от 0 до 35000 | ±5 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 3. | Измерение расхода | Расходомеры-счетчики газа и пара GF868, GE Sensing, 50009-12 | м3/ч | от 0 до 200000 | ±5 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 4. | Измерение расхода | Расходомеры электромагнитные 8700 мод. 8732E, Rosemount, 14660-12 | м3/ч | от 0 до 550 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 4 |
| ИК расхода | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 5. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 26000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 6. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 200000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 7. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 1100000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 8. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 18000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| ИК расхода | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 9. | Измерение расхода | Расходомеры электромагнитные 8700 мод. 8732E, Rosemount, 14660-12 | м3/ч | от 0 до 2000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 10. | Измерение расхода | Расходомеры электромагнитные 8700 мод. 8732E, Rosemount, 14660-12 | м3/ч | от 0 до 45 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 11. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 250000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| 12. | Измерение расхода | Cчетчики-расходомеры массовые CMF мод. 2700, EMERSON, 4511510 | кг/ч | от 0 до 45000 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
| ИК расхода | |||||||
| № п/п | Назначение ИК | Наименование, модель, изготовитель, номер в Госреестре СИ входящего в состав ИК | Единицы измерения | Диапазон измерений | Пределы допускаемой приведенной погрешности измерений канала / контура | Наименование ИВК или контроллера, изготовитель, номер в Госреестре СИ | Количество ИК |
| 13. | Измерение расхода | Расходомеры электромагнитные 8700 мод. 8732E, Rosemount, 14660-12 | м3/ч | от 0 до 150 | ±2 % | Комплексы измерительно-управляющие и противо-аварийной автоматической защиты DeltaV, фирмы Emerson Process Management, 49338-12 | 1 |
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, С
от 0 до плюс 30; от минус 40 до плюс 40;
95
от 84 до 106,7 20 220 ± 20 50 ± 0,5
2200х6375x2871
1400
• для СИ, расположенных в помещениях
• для СИ, расположенных вне помещений
- относительная влажность окружающего воздуха (без конденсации влаги), %, не более
- диапазон атмосферного давления, кПа Срок службы, лет, не менее Напряжение питающей сети, В Частота питающей сети, Гц Габаритные размеры шкафов
(высота х ширина х глубина), мм, не более Масса шкафов, кг, не более
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом, обеспечивающим его четкое изображение.
В комплект поставки входит:
Система измерительно-управляющая платформы «Беркут» на месторождении Аркутун-Даги Эксплуатационная документация Методика поверки
1 шт. 1 экз. 1 экз.
осуществляется по документу МП 57046-14 «Система измерительно-управляющая платформы «Беркут» на месторождении Аркутун-Даги. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2014 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (Госреестр № 52221-12): воспроизведение напряжения постоянного тока от 0 до 30 В (верхний дисплей), от 0 до 20 В, пределы допускаемой абсолютной погрешности ± (0,0110 ивоспр. + 2ед.мл.р.); от 0 до 100,00 мВ, пределы допускаемой абсолютной погрешности ± (0,0110-2ивоспр. + 1ед.мл.р.);
воспроизведение силы постоянного тока от 0 до 24 мА (верхний дисплей), пределы допускаемой абсолютной погрешности ± (0,0110-2-Iвоспр. + 2ед.мл.р.);
приведены в документе «Система измерительно-управляющая платформы «Беркут» на месторождении Аркутун-Даги. Эксплуатационная документация».
Лист № 18 Всего листов 18
Нормативные и технические документы, устанавливающие требования к Системе измери-тельно-управляющей платформы «Беркут» на месторождении Аркутун-Даги
Техническая документация фирмы изготовителя.
осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
