Преобразователи термоэлектрические ТХА-14, ТХА-15, 57048-14

Назначение

Преобразователи термоэлектрические ТХА-14, ТХА-15 (далее - ТП или термопреобразователи), предназначены для непрерывного измерения и контроля температуры теплоносителя (жидкий натрий) в корпусе реактора БН-800. ТП могут использоваться в различных отраслях промышленности для измерения температуры сред (воздух, инертный газ), не содержащих веществ, вступающих во взаимодействие с материалом ТП.

Описание

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

-    электрической изоляции;

-    защитной арматуры;

-    защитной головки с клеммами для подключения соединительных линий;

-    конструктивных элементов для крепления ТП на оборудовании в виде штуцера М20х1,5 или М55х2.

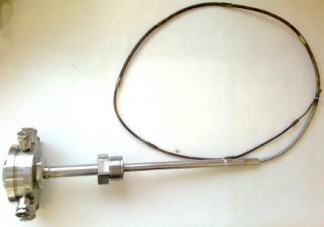

Термопреобразователи ТХА-14 имеют исполнения (фотографии ТП представлены на рисунках 1 и 2), отличающиеся друг от друга длиной монтажной части и наличием или отсутствием защитной головки, а термопреобразователи ТХА-15 (фотография ТП представлена на рисунке 3) имеет одно исполнение с защитной головкой.

Материал термоэлектродов ТП - хромель (положительный), алюмель (отрицательный).

Термопары изготавливают из кабеля:

-    ТП типа ТХА-14 - КТМС (ХА) 2х0,06 ТУ 16-505.757-75;

-    ТП типа ТХА-15 - КТМС (ХА) 2х0,9 ТУ 16-505.757-75.

Защитная арматура ТП изготавливается из стали марки 12Х18Н10Т (08Х18Н10Т) ГОСТ 5632-72 (сортамент ГОСТ 5949-75, трубы ГОСТ 9941-81).

Технические характеристики

Рабочий диапазон измеряемых температур, °С.....................................от 0 до плюс 650

(кратковременно (не более 100 ч за срок службы)) - до плюс 800) Условное обозначение номинальной статической характеристики преобразования

(далее - НСХ) ТП по ГОСТ 6616-94 (ГОСТ Р 8.585-2001):.................................................К

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001. ТП ТХА-14 по числу зон контроля - восьмизонные ТП ТХА-15 по числу зон контроля - однозонные.

ТП по количеству термопар в одной зоне - одинарные.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполнены с изолировaнной термотрой (И).

Лист № 3 Всего листов 5

Диаметр монтажной части ТХА-14, мм:..................................................4,8; 7,8; 9,8; 13,8

Длина монтажной части ТХА-14 в зависимости от исполнения, мм:......6911 или 7205

Масса ТХА-14 в зависимости от исполнения, кг, не более:.......................................5,7

Диаметр монтажной части ТХА-15, мм:............................................................................6

Длина монтажной части ТХА-15, мм:.....................................................................12850

Масса ТХА-15, кг, не более:..........................................................................................2,8

Показатель тепловой инерции ТП при коэффициенте теплоотдачи практически равном бесконечности, с, не более:................................................................................................10

Электрическое сопротивление изоляции между цепью чувствительного элемента ТП и защитной арматурой при температуре плюс (25 ± 10) °С и относительной влажности от 30 до 80 % соответствует ГОСТ 6616-94 и имеет значения не менее 100 МОм.

ТП герметичны к рабочей среде. Класс герметичности V по ПНАЭ Г-7-019-89. Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008, верхнее значение температуры окружающего воздуха - плюс 100 °С.

ТП относятся к классу безопасности 3, классификационное обозначение 3Н ОПБ 88/97 НП-001-01 (ПНАЭ Г 01-011-97).

ТП относятся к категории I сейсмостойкости по НП-031-01 и выдерживают сейсмические нагрузки МР3 (7 баллов по шкале MSK-64) включительно.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

Головки ТП защищены от проникновения внутрь пыли и воды. Степень защиты ГР67 по ГОСТ 14254-96.

По помехоустойчивости (электромагнитной совместимости) ТП относятся к группе исполнения IV, критерий качества функционирования - А по ГОСТ Р 50746-2000.

ТП являются погружаемыми, невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТП, лет...............................................................................15.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

Преобразователь термоэлектрический - 1 шт. (исполнение в соответствии с заказом). Паспорт ВШКЛ.405221.005 ПС или ВШКЛ.405221.006 ПС (в зависимости от заказа)

- 1 экз. (допускается оформление группового паспорта на партию ТП до 6 шт.).

Руководство по эксплуатации ВШКЛ.405221.005 РЭ или ВШКЛ.405221.006 РЭ (в зависимости от заказа) (на партию ТП до 6 шт.).

Поверка

проводится по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    калибратор температуры RTC-700 A/B/C (от плюс 33 до плюс 700 °С) в комплекте с термопреобразователем сопротивления повышенной точности;

-    термометр сопротивления платиновый эталонный 2-го разряда ПТС-10М, диапазон измеряемых температур - от минус 200 до плюс 420 °С;

-    установка УТТ-6ВМА, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряемых напряжений от минус 1,0 до плюс 1,0 В, предел допускаемой основной погрешности измерения напряжения ± [0,0005 + 5 10-5 U] мВ.

Лист № 4 Всего листов 5

- преобразователь термоэлектрический платинородий-платиновый эталонный 2-го разряда ППО II-1250, диапазон измеряемых температур - от плюс 300 до плюс 1200 °С.

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в Руководствах по эксплуатации ВШКЛ.405221.005 РЭ и ВШКЛ.405221.006 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА-14, ТХА-15

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ВШКЛ.405221.005 ТУ «Преобразователи термоэлектрические хромель-алюмелевые. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.
