Установки поверочные ВПУ-Энерго, 57049-14

Назначение

Установки поверочные ВПУ-Энерго предназначены для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание

Принцип действия установок поверочных ВПУ-Энерго основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установок, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

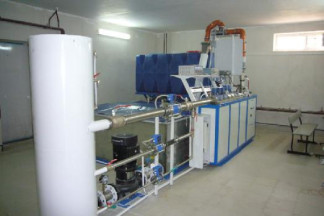

Установки поверочные ВПУ-Энерго состоят из эталонных средств измерений, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительного участка, системы управления, сбора и обработки информации.

В качестве эталонных средств измерений в составе установок применяются: весоизмерительные устройства на базе весов электронных K (Госреестр № 45158-10), датчиков весоизмерительных тензорезисторных HLC, BLC, ELC (Госреестр № 21177-13), датчиков весоизмерительных тензорезисторных Z6 (Госреестр № 15400-13), датчиков весоизмерительных тензорезисторных SLS, TS (Госреестр № 55205-13); и (или) расходомеры электромагнитные OPTIFLUX 1000/ 2000/ 4000/ 5000/ 6000/ 7000 с конвертерами сигналов IFC 010/ 040/ 050/ 100/ 300 (Госреестр № 40075-13), расходомеры электромагнитные Promag (Госреестр № 14589-09), расходомеры-счетчики электромагнитные «SITRANS FM» (номер Госреестра 35024-12), расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (Госреестр № 39735-08), расходомеры-счетчики электромагнитные ЭНЕРГИЯ-Э (в составе установки), счетчики-расходомеры массовые Micro Motion (модификации DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF) (Госреестр № 45115-10), расходомеры-счетчики массовые ЭНЕРГИЯ-К (в составе установки).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

Установки поверочные ВПУ-Энерго имеют несколько исполнений и маркируются следующим образом:_

1    - наименование;

2    - максимальный воспроизводимый расход, т/ч (м /ч);

3    - наличие весоизмерительных устройств (ВУ), при отсутствии указывают «00»;

4    - наличие расходомеров-счетчиков, применяемых в качестве эталонных средств измерений (расходомеры-счетчики массовые (МР) или расходомеры-счетчики объемные (ОР)), при отсутствии или при использовании в качестве вспомогательных средств измерений указывают «00».

Программное обеспечение

установок поверочных ВПУ-Энерго автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения установок поверочных ВПУ-Энерго приведены в таблице:_

Программное обеспечение установок поверочных ВПУ-Энерго универсально для всех исполнений. Уровень защиты программного обеспечения установок поверочных ВПУ-Энерго от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных ВПУ-Энерго.

Технические характеристики

Диапазон воспроизводимых расходов, т/ч (м3/ч),

при применении в качестве эталонных средств измерений

Пределы допускаемой относительной погрешности установок при применении весоизмерительных устройств, %, не более

класс весоизмерительных устройств    А    Б

-    при измерении массы    ± 0,04 ± 0,06

-    при измерении объема    ± 0,045 ± 0,07

-    при измерении массового расхода    ± 0,05 ± 0,06

-    при измерении объемного расхода    ± 0,055 ± 0,07

Пределы допускаемой относительной погрешности

установок при применении расходомеров-

счетчиков массовых при измерении массы, объема,

массового и объемного расходов, %, не более    ± 0,09

Пределы допускаемой относительной погрешности

установок при применении расходомеров-

счетчиков объемных при измерении объемного

расхода и объема, %, не более    ± 0,2

Номинальный диаметр поверяемых средств измерений DN    от 4 до 600

Количество одновременно поверяемых средств измерений, штук от 1 до 16 Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

о/'ч

(20±5)*

от 0,2 до 1,0

50000x20000x10000

380 ± 38/220 ±22

50 ± 1

500

(20±5) от 30 до 80 от 86 до 107 100000 15

-    температура, С

-    давление, МПа

Габаритные размеры, мм, не более Напряжение питания, В Частота, Гц

Потребляемая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средняя наработка на отказ, не менее, ч Средний срок службы установки, лет, не менее

* По требованию Заказчика, система создания и стабилизации расхода рабочей жидкости может быть настроена на работу с жидкостью в диапазоне от плюс 20 оС до плюс 150 оС с давлением до 1,0 МПа, при вязкостях от 1 до 40 сСт.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная ВПУ-Энерго - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Формуляр - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0129-1-2014 «Инструкция. ГСИ. Установки поверочные ВПУ-Энерго. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 26.02.2014 г. Средства поверки:

-    гиря 20 кг F1 ГОСТ OIML R 111-1 - 2009;

-    набор гирь (1 кг - 10 кг) F1 ГОСТ OIML R 111-1 - 2009;

-    компаратор массы (весы электронные, НПВ 32 кг, СКО 0,033 г);

-    многофункциональный калибратор МС5^;

-    частотомер Ч3-57, БЯ2.721.043ТУ.

Сведения о методах измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установок поверочных ВПУ-Энерго.

Нормативные и технические документы, устанавливающие требования к установкам поверочным ВПУ-Энерго

1    ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная повероч-

3    3

ная схема для средств измерений массового расхода жидкости в диапазоне 110 - 210 кг/с»;

2    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;

3    ТУ 4213-001-38136191-14 (РКЦП.407300.001ТУ) «Установки поверочные ВПУ-Энерго. Технические условия».

Рекомендации к применению

-    в качестве вторичных и рабочих эталонов при передаче единиц массового и объемного расходов, массы и объема протекающей жидкости в соответствии с государственными поверочными схемами, а так же при проведении градуировки, поверки, калибровки и испытаний счетчиков, расходомеров, расходомеров-счетчиков и преобразователей расхода жидкости;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
