Комплексы измерительные автоматизированного учета алкогольной продукции ALCOSPOT, 57050-14

Назначение

Комплексы измерительные автоматизированного учета алкогольной продукции "ALCOSPOT" (далее - комплексы) предназначены для измерений объема спирта и спиртосодержащей алкогольной продукции, объемной концентрации и объема этилового спирта, содержащегося в измеряемой жидкости, и температуры жидкости, учёта количества готовой продукции, разлитой в потребительскую тару, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание

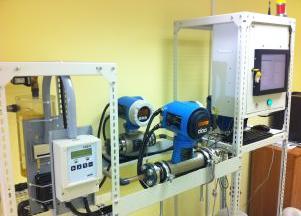

Комплексы в зависимости от комплектации могут включать в себя:

1.    Расходомеры Promass (Госреестр СИ № 15201-11).

2.    Расходомеры электромагнитные Promag (Госреестр СИ № 14589-09).

3.    Отсечные и регулирующие клапаны.

4.    Терминал обработки данных (ТОД), в виде настенного шкафа, имеющий в своем составе: промышленный компьютер с локальным архивом, сенсорный монитор для отображения параметров и настройки, GSM-модем, антенну GSM-модема, модем приборной сети HART, источник бесперебойного питания, модуль дискретного ввода-вывода, источник вторичного питания UPS, измеритель температуры для подключения термопреобразователей (при применении Promag), считыватель смарт-карт и блок аварийной индикации.

5.    Термопреобразователи ДТС (Госреестр СИ №28354-10) (при применении

Promag).

6.    Счетчики бутылок типа УСБ-5 или аналогичные (при необходимости).

7.    Программное обеспечение "AS-TOD" для установки на промышленный компьютер, предназначенное для опроса первичных датчиков, сбора и обработки результатов измерений.

8.    Программное обеспечение "AS-CLIENT", для установки на компьютер пользователя или на сервер ЕГАИС, предназначено для опроса ТОД и выдачи измеренных показателей в формате, определенном Единой государственной автоматизированной информационной системой (ЕГАИС).

9.    Бесконтактные смарт-карты;

10.    Воздухоотделитель (при необходимости).

При применении расходомеров Promass объём измеряемой среды определяется соотношением значений прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры. Плотность среды измеряется резонансным методом: определённая частота резонирующих измерительных трубок расходомера соответствует определённой плотности продукта. Температура среды измеряется встроенным термосопротивлением. Крепость спирта в процентах по объему и объем безводного спирта определяются в ТОД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).

При применении расходомеров Promag, измеряющих объем среды, температуру измеряют термометром сопротивления установленном на трубопроводе.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели ТОД, архивируются в локальном архиве ТОД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).

Каждый комплекс может обслуживать до восьми линий розлива.

В зависимости от комплектации комплексы имеют следующие варианты исполнения:

Исполнение 1 - для измерений объема готовой продукции в декалитрах, измерений объема безводного (100-процентного) спирта в готовой продукции в декалитрах, концентрации безводного спирта в готовой продукции в процентах в следующих видах продукции:

-    этилового спирта, в т.ч. денатурированного;

-    спиртосодержащей продукции (в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др.),

В состав исполнения 1 входят: ТОД, расходомеры Promass и клапанная пара.

Исполнение 2 - комплексы, осуществляющие учет объема готовой продукции в декалитрах и количество готовой продукции, разлитой в потребительскую тару.

В состав исполнения 2 входят: ТОД, расходомеры Promag, счетчики бутылок (при необходимости) и отсечные клапаны и термопреобразователи.

Исполнение 3 - комплексы, когда измеряемой средой является алкогольная, спиртосодержащая продукция, вина и виноматериалы и т.п., то точки учета комплектуются как расходомерами массовыми, так и электромагнитными, в зависимости от измеряемой среды в конкретной точке.

В состав исполнения 3 входят: ТОД, расходомеры Promass и/или Promag, счетчики бутылок и отсечные клапаны. При использовании расходомеров Promag в состав комплектации включаются термопреобразователи.

Комплексы осуществляют следующие функции:

•    сбор первичных данных от расходомеров по приборной шине;

•    определение общей массы и (или) объёма измеряемой среды;

•    при работе с этиловым спиртом, алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

-    измеренный объем продукта, приведенный к 20 °С;

-    измеренный объем продукта при текущей температуре;

-    концентрацию измеряемой среды (при применении Promass);

-    учёт готовой продукции в штуках (при применении счётчика бутылок);

-    температуру измеряемой среды;

-    время измерений параметров.

•    местную индикацию вышеуказанных параметров на операторской панели;

•    сохранение ранее измеренных значений при отключении питания комплекса с отметкой в памяти с момента отключения;

•    передачу данных из локального архива по запросу внешних клиентов;

•    регистрацию показаний расходомеров (температура, расход, плотность и объем);

•    опрос промышленного компьютера и передачу данных локального архива потребителю по независимому и защищенному от воздействия со стороны контролируемого предприятия каналу связи;

•    индикацию сбоев в работе и готовности к работе;

•    блокировку линий учета клапанами в случаях отключения электропитания комплекса и в режиме "Остановка".

Локальный архив комплекса расположен в специальном каталоге промышленного компьютера. Он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве составляет не менее 5 лет.

Продолжительность автономной работы, в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

Маркировка наносится на табличке, установленной на корпусе шкафа ТОД комплекса и содержит:

•    наименование или товарный знак предприятия-изготовителя;

номер изделия по системе нумерации предприятия изготовителя; год выпуска (или две последние цифры);

номинальное питающее напряжение и частоту питающего напряжения; потребляемую мощность.

Программное обеспечение

Программное обеспечение комплексов по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

-    метрологически значимую часть;

-    метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

-    параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически

значимой и незначимой частями ПО.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует. Программное обеспечение не оказывает влияния на метрологические характеристики средств измерений.

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню "С" по МИ 3286-2010. Программное обеспечение защищено системой радиочастотной идентификации RFID (считывателя смарт-карт). Защита ПО производится при помощи активации программного обеспечения. Активационный код генерируется с использованием уникальной информации (S/N оборудования, информации о пользователе) и является уникальным. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Основные метрологические и технические характеристики комплексов приведены в таблицах 2 и 3.

Таблица 2

Длина соединительных кабелей между ТОД и расходомерами, без применения специализированного оборудования - не более 1200 м (по ходу кабельной трассы).

Электропитание - сеть переменного тока напряжением (220±20) В частотой (50±1) Гц.

Потребляемая мощность не более 300 Вт.

Температура окружающей среды:

-    от минус 35 до плюс 40 °С для расходомеров Promass;

-    от минус 10 до плюс 40 °С для расходомеров Promag;

-    для клапанов определяется по технической документации на них;

-    от плюс 15 до плюс 35 °С для остальных составных частей комплекса.

Относительная влажность воздуха - не более 80 %.

Габаритные размеры ТОД не более 600х600х300 мм.

Масса ТОД не более 35 кг.

Средний срок службы - 12 лет.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на лицевую панель ТОД комплекса методом трафаретной печати.

Комплектность

Поверка

осуществляется в соответствии с методикой МП-09219036-09-2013 «ГСИ. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT". Методика поверки», утвержденной ФГУП "ВНИИМС" в декабре 2013 г.

Основные средства поверки:

- установка поверочная "УПСЖ-200", расход жидкости от 0,01 до 200 м /ч, погрешность измерения массы ±0,05 %;

-    мерники 2-го разряда, вместимость 20, 100, 500 дм , погрешность ±0,1 %;

-    набор термометров лабораторных ТЛ-4, диапазон измерений от минус 30 до плюс 55 °С, цена деления 0,1 °С;

-    набор ареометров АСП-1, диапазон измерений объемной доли спирта 0...100 %, цена деления ±0,1 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации "Комплекс измерительный автоматизированный учета алкогольной продукции "ALCOSPOT" РЭ-09219036-09-2013.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным автоматизированным учета алкогольной продукции "ALCOSPOT"

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ТУ 5131-001-09219036-2013 Технические условия. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT".

3.    Постановление Правительства РФ от 28 июня 2006 г. №396 "О требованиях к автоматическим средствам измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции" (в ред. Постановлений Правительства РФ от 24.01.2007 № 45, от 18.10.2007 № 685, от 08.01.2009 № 2, от 09.03.2010 № 136, от 03.03.2012 № 175).

4.    Приказ Росалкогольрегулирования от 01.07.2010 № 45н "Об утверждении формата информации, передаваемой автоматическими средствами измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции, которыми оснащается основное технологическое оборудование для производства этилового спирта, алкогольной и спиртосодержащей продукции".

Рекомендации к применению

осуществление торговли и товарообменных операций
