| Номер в госреестре | 57053-14 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | ДВС-1004С |
| Изготовитель | ООО "Внедрение Научных Исследований и Инжиниринг "Спектр", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры ДВС-1004С (исполнения базовое, 01 и 02) (далее - дозиметр) предназначены для измерения индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) ионизирующего излучения.
Дозиметр представляет собой малогабаритный, портативный прибор, все узлы которого расположены в компактном брызгозащищенном корпусе из ударопрочной пластмассы.
Метод измерения дозиметром ИЭД и МИЭД основан на регистрации полупроводниковыми детекторами гамма-излучения и бета-излучения и заряженных частиц, образованных при взаимодействии нейтронов с веществом конвертера.
Гамма-излучение или заряженная частица, проникая в детектор, создаёт дополнительные (неравновесные) электронно-дырочные пары, которые под действием электрического поля «рассасываются», перемещаясь к электродам прибора. В результате во внешней цепи полупроводникового детектора возникает электрический импульс, который далее усиливается и регистрируется.
Перед детектором регистрации гамма-излучения находится тканеэквивалентный фильтр, обеспечивающий коррекцию чувствительности детектора при регистрации ИЭД.
Сигналы с полупроводниковых детекторов усиливаются усилителями и попеременно подаются на вход процессора, который обрабатывает полученные данные, определяет ИЭД и мощность ИЭД гамма-, бета и нейтронного излучения и отображает результаты на дисплее. Процессор управляет работой встроенных модулей беспроводной связи и модулем GPS/ГЛОНАСС. Выбор режимов процессора осуществляется управляющей кнопкой.
Результаты измерений хранятся в энергонезависимой памяти.
Питание электрической схемы дозиметра осуществляется от литий-полимерного аккумуляторного элемента, для пополнения энергоемкости которого применяется внешнее зарядное устройство, также питание может осуществляться от батареи типа АА.
Считывание архива, установка параметров дозиметра, а также установка интервала времени записи в архив производится с использованием ПЭВМ по беспроводным каналам связи.
Дозиметры базового исполнения, исполнения 01 и исполнения 02 отличаются диапазонами регистрирующих энергий излучений, измеряемыми величинами, габаритными размерами и массой.
Дозиметр базового исполнения комплектуется устройством беспроводной передачи данных, устанавливаемым в USB-разъем ПЭВМ и обеспечивающим прием данных от встроенного в дозиметр модуля беспроводной передачи данных. Дозиметры исполнения 01 и 02 имеют встроенный модуль передачи данных на ПЭВМ по инфракрасному (ИК) каналу.
В процессе работы дозиметр в зависимости от назначения обеспечивает автоматическую запись в архив для последующего считывания ПЭВМ значений ИЭД гамма- (все исполнения), бета-излучений (исполнение 02) и нейтронной составляющей ИЭД (базовое исполнение).

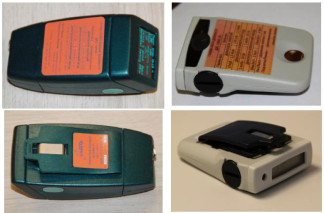

Внешний вид дозиметров представлен на рисунке 1.
Г
Дозиметр ДВС-100С базового исполнения Дозиметры ДВС-100С исполнения 01 и 02
Место пломбировки
Считывание показаний дозиметра и установка параметров (конфигурации) дозиметра осуществляется с помощью программного обеспечения «EasyEPD ДВС-1004С» и «EasyEPD» (далее ПО).
Сведения о ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Компьютерная программа управления дозиметра ДВС-1004С «EasyEPD ДВС-1004С» | EasyEPD_^^ 1004_00_01 | 0.0.0.1 | B8E36FA4 | CRC32 (WIN-SFV32) |
| Программное обеспечение EasyEPD2 | EasyEPD2 | 3.1.0.0 | 4D2D6CE9 | CRC32 (WIN-SFV32) |
Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень «А» по МИ 3286-2010.
Оценка влияния ПО на метрологические характеристики выполнена анализом данных прямого сравнения результатов измерений со значениями, воспроизведенными с помощью эталонных средств измерений.
Метрологические характеристики приведены в таблице 2 Таблица 2
| Наименование параметра, характеристики | Значение | ||
| Базовое исполнение | Исполнение 01 | Исполнение 02 | |
| Диапазон регистрируемых энергий: - рентгеновского и гамма излучений Нр(10) - рентгеновского и гамма излучений Нр(0,07) - нейтронного излучения Нр(10) -средних энергий бета-излучения при измерении Нр (0,07) | 50 кэВ-6 МэВ 0,025 эВ-20 МэВ | 17 кэВ-6 МэВ 20 кэВ-6,0 МэВ | 25 кэВ-6 МэВ 20 кэВ-6,0МэВ 220 кэВ-1,5 МэВ |
| Диапазон измерений ИЭД: - рентгеновского и гамма- излучений Нр(10) - рентгеновского и гамма- излучений Нр (0,07) - нейтронного излучения Нр(10) - бета-излучения Нр(0,07) | 1 мкЗв - 16 Зв 1 мкЗв - 16 Зв | 1 мкЗв - 16 Зв 1 мкЗв - 16 Зв | 1 мкЗв - 16 Зв 1 мкЗв - 16 Зв 1 мкЗв - 16 Зв |
| Пределы допускаемой основной относительной погрешности измерения ИЭД: - рентгеновского и гамма- излучений Нр(10) 137Cs - рентгеновского и гамма- излучений Нр (0,07) 137Cs - бета- излучения Нр(0,07) 90Sr+90Y | ±[15 +10/H] %, где Н - измеренное значение ИЭД в мкЗв | ±[15 +10/H] %, где Н - измеренное значение ИЭД в мкЗв | ±[15 +10/H] %, где Н - измеренное значение ИЭД в мкЗв |
| Пределы допускаемой основной относительной погрешности измерения ИЭД нейтронного излучения Нр(10) | ± [15+(20+1900 Hpn/ Hp)/Hp] %, где, Нр -значение ИЭД смешанного излучения в мкЗв, Нрп -значение ИЭД нейтронного излучения в мкЗв | - | - |
| Диапазон измерений МИЭД: - рентгеновского и гамма- излучений H p (10) - рентгеновского и гамма- излучений H p(0,07) - нейтронного излучения H p(10) - бета- излучения H p (0,07) 90Sr +90Y | 0,1 мкЗв/ч - 10 Зв/ч 1 мкЗв/ч - 10 Зв/ч | 0,1 мкЗв/ч - 10 Зв/ч 1 мкЗв/ч - 10 Зв/ч | 0,1 мкЗв/ч -10 Зв/ч 1 мкЗв/ч -10Зв/ч 1 мкЗв/ч - 10 Зв/ч |
| Пределы допускаемой основной относительной погрешности измерения МИЭД - рентгеновского и гамма- излучений H p(10), H p(0,07) - бета-излучения H p (0,07) | ±[15 +40/ H] % где Н - измеренное значение МИЭД в мкЗв/ч | ±[15 +40/ H] % где Н - измеренное значение МИЭД в мкЗв/ч | ±[15 +40/ H] % где Н - измеренное значение МИЭД в мкЗв/ч |
| Пределы допускаемой основной относительной погрешности измерения МИЭД нейтронного излучения Нр(10) | ±[15+(20+1900 Hp n/Hp)/Hp] %, где, Нр -значение МИЭД смешанного излучения в мкЗв/ч, Нрп -значение МИЭД нейтронного излучения в мкЗв/ч | ||
| Энергетическая зависимость чувствительности при измерении ИД Нр (0,07) относительно энергии 0,662 МэВ (137Cs) | - | ±20 % | ±20 % |
| Энергетическая зависимость чувствительности при измерении ИД Нр(10) рентгеновского и гамма-излучений относительно энергии 0,662 МэВ (137Cs): | ±30 % | ±30 % | ±30 % |
| Энергетическая зависимость чувствительности при измерении ИД Нр (0,07) относительно средней энергии спектра бета- 90 о |90х7" излучения Sr+ Y | - | - | ±30 % |
| Энергетическая зависимость чувствительности при измерении типовых спектров нейтронного излучения по отношению к значению, полученному для спектра Pu-Be источника | в пределах от минус 50 % до плюс 80 % | - | - |
Время установления рабочего режима дозиметра не более 15 с.
Время автономной непрерывной работы дозиметра в нормальных условиях составляет не менее 100 ч.
Рабочие условия применения:
- температура окружающего воздуха от минус 25 до 50 °С,
- относительная влажность при температуре до 98% при температуре 35 °С,
- атмосферное давление от 86,6 до 106,7 кПа.
Пределы допускаемой дополнительной погрешности измерений в условиях повышенной (пониженной) температуры воздуха относительно показаний в нормальных условиях ±10 %.
Степень защиты дозиметра от воздействия пыли и влаги по ГОСТ 14254-96 (МЭК 529-89) указана в таблице 3.
| Базовое исполнение | IP 65 |
| Исполнение 01 | IP 65 |
| Исполнение 02 | IP 67 |
Взрывозащищенность дозиметра соответствует степени защиты IExicIIT6 по ГОСТ Р 51330.0 - 99.
Электропитание дозиметра осуществляется от:
1) литиевой батареи (LTC) номинальным напряжением 3,6 В;
2) щелочной батареи типа АА напряжением 1,5 В.
2.13 Габаритные размеры и масса (c зажимом) указаны в таблице 4.
Таблица 4
| Характеристики | Базовое исполнение | Исполнение 01 | Исполнение 02 |
| Габаритные размеры, не более: - длина | 50 мм | 62 мм | 63 мм |
| - ширина | 40 мм | 28,5 мм | 28,5 мм |
| - высота | 100 мм | 86,5 мм | 86,5 мм |
| Масса (включая батарею и | 133 г | 95 г | 108 г |
| зажим), не более |
Дозиметр обеспечивает установку аварийного и предупредительного порога звуковой и
световой сигнализации по ИЭД и МИЭД.
Дозиметр выдерживает воздействие штатных дегазирующих, дезактивирующих и дезинфицирующих растворов.
Средний ресурс работы дозиметра не менее 5000 ч.
Средний срок службы дозиметра не менее 7 лет.
Знак утверждения типа наносят на маркировочный шильдик, расположенный на задней торцевой поверхности корпуса дозиметра, методом шелкографии, на титульный лист паспорта и руководства по эксплуатации дозиметра типографским способом.
Комплектность дозиметра соответствует указанной в таблице 5 Таблица 5
| Наименование | Обозначение | Количество | Примечание |
| Дозиметр, исполнение: -базовое, -01; -02. | ДВС-1004С | 1 шт. | Исполнение дозиметра указывается при заказе. Дозиметры могут поставляться как единичное изделие, так и партией от 10 шт. |
| Устройство зарядное | 1 шт. | ||
| Устройство беспроводной передачи данных | КЕБР.412113.105 | 1 шт. | Поставляется с дозиметром базового исполнения |
| Чемодан | - | 1 шт. |
| Чехол силиконовый | - | 1 шт. | По требованию заказчика |
| Диск с программным обеспечением | EasyEPD ДВС-1004С | 1 шт. | Программное обеспечение поставляется по отдельному заказу. Используется с дозиметром базового исполнения. |
| Диск с программным обеспечением | ЕasyEPD2 | 1 шт. | Программное обеспечение поставляется по отдельному заказу. Универсальное программное обеспечение, используется с дозиметрами всех исполнений. |
| Компьютерная программа управления дозиметра ДВС-1004С «EasyEPD ДВС-1004с». Версия 0.0.0.1. Руководство пользователя | ЕasyEPD ДВС-1004С | 1 шт. | Поставляется при заказе диска с программным обеспечением EasyEPD ДВС-1004С |
| Программное обеспечение ЕasyEPD2. Версия 3.1.0.0. Руководство пользователя | ЕasyEPD2 | 1шт. | Поставляется при заказе диска с программным обеспечением ЕasyEPD2 |
| Дозиметр ДВС-1004С. Руководство по эксплуатации | КЕБР.412113.004 РЭ | 1 шт. | |
| Дозиметр ДВС-1004С. Методика поверки | КЕБР.412113.004 МП | 1 шт. | |
| Дозиметр ДВС-1004С. Паспорт | КЕБР.412113.004 ПС | 1 шт. |
Осуществляется в соответствии с документом КЕБР.412113.004 МП «Дозиметр ДВС-1004С. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 12.04.2013 г.
Основные средства поверки указаны в таблице 6
Таблица 6
| Наименование и тип | Технические и метрологические характеристики |
| Эталонная поверочная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором радионуклидных источников из Cs-137, Co-60 | Диапазон мощности эквивалентной дозы (мощности экспозиционной дозы) от 0,8 10-6 до 8 Зв/ч (от 0,8 10-4 до 800 Р/ч). Погрешность не более ± 4 % |
| Эталонная поверочная установка типа УКПН-1, УКПН-1М с источником быстрых нейтронов типа ИБН при поверке в коллимированном пучке или установки на основе градуировочной линейки с аналогичным источником при поверке в открытой геометрии. | Диапазон значений мощности эквивалентной дозы от 50 мкЗв/ч до 5 мЗв/ч. Погрешность не более ± 9 %. Диапазон значений плотности потока быстрых нейтро- 3 1 2 нов от 70 до 410 с- см |
| Эталонная поверочнаядозиметриче-ская установка бета-излучения с радионуклидными источниками Sr-90+Y-90, Tl-204 | Диапазон значений мощности эквивалентной дозы 0,8 10-6 до 8 Зв/ч. Погрешность не более ± 8 % |
| Эталонные поверочные дозиметрические установки рентгеновского излучения по ГОСТ8.087-2000 | Диапазон энергий фотонов от 10 до 250 кэВ. Диапазон мощностей кермы в воздухе от 0,5 до 20 мГр/ч. Погрешность не более ± 4 % |
| Секундомер типа «Электроника ИТ-01» | Дискретность отсчета не более 0,01 с, погрешность за 1 мин не более ±0,01 с |
| Термометр лабораторный по ГОСТ 28498-90 | Цена деления 0,1 0С. Диапазон измерений от 60 до 120 0С |
| Барометр типа БАММ-1 | Диапазон измерений от 80 до106 кПа, погрешность ±0,02 кПа |
| Психрометр по ГОСТ 112-78 | Диапазон измерения влажности от 20 до 90 %. Погрешность измерения ±15 % |
| Дозиметр рентгеновского и гамма-излучения типа ДКС-АТ1121, ДКС-АТ 1123 | Нижняя граница диапазона измерения мощности амби-ентной дозы не более 0,1 мкЗв/ч, погрешность не более ±15% |
| Эталонная поверочная установка типа УКПН-1, УКПН-1 М с источником быстрых нейтронов типа ИБН при поверке в коллимированном пучке или установки на основе градуировочной линейки с аналогичным источником при поверке в открытой геометрии. | Диапазон значений мощности эквивалентной дозы от 50 мкЗв/ч до 5 мЗв/ч. Погрешность не более ± 9 %. Диапазон значений плотности потока быстрых нейтро- 3 1 2 нов от 70 до 410 с- см |
Методика измерений представлена в руководстве по эксплуатации на дозиметр «Дозиметр ДВС-1004С. Руководство по эксплуатации. КЕБР.412113.004 РЭ».
Нормативные и технические документы, устанавливающие требования к дозиметрам ДВС-1004С
1. ОСТ 8.070-96. ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
2. ГОСТ 8.347-79. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной дозы нейтронного излучения.
3. КЕБР.412113.004 ТУ. Дозиметр ДВС-1004С. Технические условия.
1. При осуществлении деятельности в области использования атомной энергии.
2. При осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
3. При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
4. При выполнении работ по обеспечению безопасных условий охраны труда.
Область применения - в научных и других учреждениях при эксплуатации ускорителей
и другой техники, генерирующей гамма и нейтронное излучение; для индивидуального дозиметрического контроля, а также в составе единой информационной системы АСДК.
