| Номер в госреестре | 5706-13 |
| Наименование СИ | Расходомеры шариковые |
| Обозначение типа СИ | ШТОРМ-8А и ШТОРМ-32М |
| Изготовитель | ОАО "Завод "Старорусприбор", Новгородская обл., г. Старая Русса |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2028 |
| МПИ (интервал между поверками) | Первичная поверка при выпуске |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры шариковые ШТОРМ-8А и ШТОРМ-32М (далее-расходомеры) предназначены для измерений объемного расхода воды, не содержащей механических и газовых включений, в технологических трубопроводах и в трубопроводах каналов систем управления защитой реакторов РБМ-К-1000 и РБМ-К-1500 на атомных электростанциях.
Принцип действия расходомеров шариковых ШТОРМ состоит в преобразовании расхода жидкости, протекающей через внутреннее сечение расходомера, во вращательное движение чувствительного элемента (металлического шарика) и далее в нормированный сигнал постоянного тока. Измеряемый поток при натекании на неподвижный направляющий аппарат первичного преобразователя ШАДР приобретает винтообразное движение, при этом он имеет как осевую, так и окружную составляющие скорости. Окружная составляющая скорости потока воздействует на чувствительный элемент - шар, приводя его во вращательное движение в кольцевой канавке. При этом частота вращения шара, пропорциональная скорости потока, т.е. объемному расходу, преобразуется с помощью магнитоиндукционного преобразователя МИП в электрический импульсный сигнал. Электрический сигнал, вырабатываемый магнитоиндукционным преобразователем, имеет уровень, необходимый для устойчивой работы транзисторного измерительного преобразователя ТИБР-М (или ЭП-5Н в зависимости от модификации ШТОРМ). ТИБР-М преобразует частоты электрических импульсов, вырабатываемых ШАДР и магнитоиндукционным преобразователем МИП в сигнал постоянного тока (0-50) мВ.
ТИБР-М представляет собой бесшкальный прибор щитового крепления и предназначен для преобразования частоты электрических импульсов, вырабатываемых ШАДР и магнитоиндукционным преобразователем в сигнал постоянного тока (0-50) мВ. Принцип работы основан на преобразовании частоты импульсных сигналов в напряжение постоянного тока с помощью конденсаторного дозирующего устройства.
Электронный преобразователь ЭП-5Н представляет собой бесшкальный прибор щитового крепления и предназначен для преобразования частоты электрических импульсов, вырабатываемых ШАДР и магнитоиндукционным преобразователем в сигнал постоянного тока. ЭП-5Н имеет два вида исполнения: ЭП-5Н-1 с выходным сигналом (0-50)мВ и ЭП-5Н-2 с выходным сигналом (0-5) В. Принцип работы ЭП-5Н аналогичен принципу работы ТИБР-М.
Расходомеры не имеют ни встроенного, ни внешнего программного обеспечения.
Расходомеры ШТОРМ-8А предназначены для измерения расхода в трубопроводах каналов систем управления защитой (СУЗ) реакторов РБМ-К.
Расходомеры ШТОРМ-32М предназначены для измерения расхода воды в технологических каналах (ТК) при установке в сборках корпуса РБМ-К
В зависимости от установки в каналах трубопроводов реакторов РБМК расходомеры ШТОРМ выпускаются в модификациях, представленных в таблице 1.
Таблица 1
| Модель расходомера ШОРМ | Модификации расходомеров ШТОРМ. | Составные части расходомеров ШТОРМ. | Количество, шт. |
| ШТОРМ-8А | ШТОРМ-8А-1 | ШАДР-8А | 1 |
| МИП-1 | 1 | ||
| ТИБР-М | 1 |
| Модель расходомера ШОРМ | Модификации расходомеров ШТОРМ. | Составные части расходомеров ШТОРМ. | Количество, шт. |
| ШТОРМ-8А-32 | ШАДР-8А | 32 | |
| МИП-1 | 32 | ||
| ТИБР-32М | 32 ТИБР-М | ||
| ШТОРМ-8А-32Н-1 | ШАДР-8А | 32 | |
| МИП-1 | 32 | ||
| ТИБР-32Н-1 | 32 ЭП-5Н-1 | ||
| ШТОРМ-8А-55Н-1 | ШАДР-8А | 55 | |
| МИП-1 | 55 | ||
| ТИБР-55Н-1 | 55 ЭП-5Н-1 | ||
| ШТОРМ-32М | ШТОРМ-32М-1 | ШАДР-32М | 1 |
| МИП | 1 | ||
| ТИБР-М | 1 | ||
| ШТОРМ-32М-32 | ШАДР-32М | 32 | |
| МИП | 32 | ||
| ТИБР-32М | 32 ТИБР-М | ||
| ШТОРМ-32М-32Н-2 | ШАДР-32М | 32 | |
| МИП | 32 | ||
| ТИБР-32Н-2 | 32 ЭП-5Н-2 | ||
| ШТОРМ-32М-55Н-2 | ШАДР-32М | 55 | |
| МИП | 55 | ||
| ТИБР-55Н-2 | 55 ЭП-5Н-2 |
Примечание:

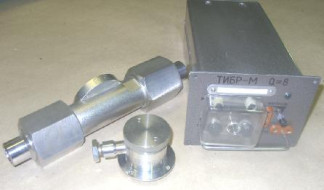

В комплекте поставки расходомеров ШТОРМ-32М первичный преобразователь ШАДР-32М может быть заменён первичным преобразователем ШАДР-32М2 Са2.833.015 или ШАДР-32М2-1 Са2.833.018 согласно договору (контракту) на поставку. Внешний вид расходомера ШТОРМ-8А показан на рисунке 1.
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерений расхода ШТОРМ-8А, м3/ч | от 2 до 8 |
| Диапазон измерений расхода ШТОРМ-32М, м3/ч | от 8 до 50 |
| Т емпература измеряемой среды: | |
| для расходомера ШТОРМ-8А, °С | от 2 до 100 |
| для расходомера ШТОРМ-32М, °С | от 2 до 285 |
| Температура окружающего воздуха: | |
| для ШАДР-8А и МИП-1, °С | от 0 до 100 |
| для ШАДР-32М и МИП, °С | от 0 до 270 |
| для ТИБР, °С | от 0 до 50 |
| Температура окружающего воздуха при хранении и транспортировании, °С | от минус 55 до 50 |
| Пределы допускаемой основной приведенной погрешности при измерении расхода при температуре измеряемой среды (20 ±1) °С ( для ШТОРМ-8А), % | ± 1,5 |
| Пределы допускаемой основной приведенной погрешности при измерении расхода при температуре измеряемой среды (20 ± 1) °С (ШТОРМ-32М с ШАДР-32М), %: в диапазоне расходов от 8 до 10 м3/ч; в диапазоне расходов от 10 до 50 м3/ч | ± 2,5 ± 1,5 |
| Пределы допускаемой основной приведенной погрешности при измерении расхода при температуре измеряемой среды (20 ± 1) °С (для ШТОРМ-32М с ШАДР-32М2 или ШАДР-32М2-1), %: в диапазоне расходов от 8 до 10 м3/ч; в диапазоне расходов от 10 до 50 м3/ч | ±± 2 2 |
| Наименование параметра | Значение параметра |
| Пределы допускаемой дополнительной приведенной погрешности при измерении расхода (объема) при температуре измеряемой среды (270 ± 5) °С (для ШТОРМ-32М) не более, % | ± 12,5 |
| Пределы допускаемой дополнительной приведенной погрешности, при измерении расхода, обусловленной заменой составных частей ШТОРМ, % | ± 0,5 |
| Выходной сигнал постоянного тока (изменяется пропорционально измеряемому расходу), мВ | от 0 до 50 |
| Электропитание: - напряжение, В - частота, Г ц | 220+33 50 |
| Длина кабеля от ШАДР до блока ТИБР, м, не более | 100 |
| Мощность, В А, не более ШТОРМ-8А-1, ШТОРМ-32М-1 ШТОРМ-8А-32, ШТОРМ-32М-32 ШТОРМ-8А-32Н, ШТОРМ-32М-32Н ШТОРМ-8А-55Н, ШТОРМ-32М-55Н | 13 480 300 500 |
| Средний срок службы расходомеров ШТОРМ-8А, ч | 30000 |
| Средний срок службы расходомеров ШТОРМ-32М, ч | 25000 |
| Средний срок службы расходомеров ШТОРМ-32М с ШАДР-32М2 или ШАДР-32М2-1 | 50000 |
| Масса составных частей расходомеров ШТОРМ, кг: ШАДР-8А ШАДР-32М ШАДР-32М2, ШАДР-32М2-1 МИП, МИП-1 ТИБР-М ЭП-5Н ТИБР-32М, ТИБР-32Н ТИБР-55Н | 3,75 3.5 2,95 0,7 3.5 0,5 250 310 |
| Габаритные размеры первичного преобразователя ШАДР-8А: размер под гаечный ключ, мм длина, мм | 60 290 |
| Габаритные размеры первичных преобразователей ШАДР-32М, ШАДР- 32М2, ШАДР-32М2-1: диаметр первичного преобразователя, мм длина, мм | 72 330 |
| Габаритные размеры магнитоиндукционного преобразователя МИП: диаметр, длина, высота, мм | 50, 100, 68 |
| Габаритные размеры магнитоиндукционного преобразователя МИП-1: диаметр, длина, высота, мм | 55, 105, 58 |
| Габаритные размеры преобразователя ТИБР-М: высота, глубина, ширина, мм | 115, 332, 155 |
| Габаритные размеры преобразователя ТИБР-32М: высота, глубина, ширина, мм | 2250, 660, 600 |
| Габаритные размеры преобразователя ТИБР-32Н: высота, глубина, ширина, мм | 1880, 600, 600 |
| Габаритные размеры преобразователя ТИБР-55Н: высота, глубина, ширина, мм | 2200, 824, 800 |
Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Таблица 3
| Наименование | Кол-во, шт. | Модификация расходомера |
| Первичный преобразователь: | ||
| ШАДР-8А | 1 | ШТОРМ-8А-1 |
| ШАДР-8А | 32 | ШТОРМ-8А-32, ШТОРМ-8А-32Н-1 |
| ШАДР-8А | 55 | ШТОРМ-8А-55Н-1 |
| ШАДР-32М (ШАДР-32М2 или ШАДР-32М2 -1) | 1 | ШТОРМ-32М-1 |
| ШАДР-32М (ШАДР-32М2 или ШАДР-32М2 -1) | 32 | ШТОРМ-32М-32, ШТОРМ-32М- |
| 32Н-2 | ||
| ШАДР-32М (ШАДР-32М2 или ШАДР-32М2 -1) | 55 | ШТОРМ-32М-55Н-2 |
| Магнитоиндукционный преобразователь: | ||
| МИП-1 | 1 | ШТОРМ-8А-1 |
| МИП-1 | 32 | ШТОРМ-8А-32, ШТОРМ-8А-32Н-1 |
| МИП-1 | 55 | ШТОРМ-8А-55Н-1 |
| МИП | 1 | ШТОРМ-32М-1 |
| МИП | 32 | ШТОРМ-32М-32, ШТОРМ-32М- |
| 32Н-2 | ||
| МИП | 55 | ШТОРМ-32М-55Н-2 |
| Транзисторный измерительный преобразователь: | ||
| ТИБР-М | 1 | ШТОРМ-8А-1, ШТОРМ-32М-1 |
| ТИБР-32М | 1 | ШТОРМ-8А-32, ШТОРМ-32М-32 |
| ТИБР-32Н-1 | 1 | ШТОРМ-8А-32Н-1 |
| ТИБР-32Н-2 | 1 | ШТОРМ-32М-32Н-2 |
| ТИБР-55Н-1 | 1 | ШТОРМ-8А-55Н-1 |
| ТИБР-55Н-2 | 1 | ШТОРМ-32М-55Н-2 |
| Руководство по эксплуатации 08.905.058 РЭ. | На партию расходомеров, постав- | |
| ляемых в один адрес | ||
| Техническое описание 08.905.120 ТО. | 1 | По требованию заказчика |
| Инструкции по настройке. | 1 | По требованию заказчика |
| Ведомость одиночного ЗИП. | 1 | |
| Паспорт | 1 | На каждый расходомер ШТОРМ и |
| на каждую составную часть |
Примечание: в комплектах поставок расходомеров шариковых ШТОРМ первичный преобразователь ШАДР-32М может быть заменен первичным преобразователем ШАДР-32М2 Са2.833.015 или ШАДР-32М2-1 Са2.833.018.
осуществляется по методике поверки в составе Руководства по эксплуатации 08.905.058 РЭ раздел 4, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18.01. 2013 г.
Расходомеры подлежат только первичной поверке.
Основное средство поверки: установка расходомерная с диапазоном расхода жидкости от 2 до 50 м3/ч и пределами допускаемой относительной погрешности при измерении расхода ± 0,2... 0,5%.
В процессе эксплуатации расходомеры шариковые ШТОРМ периодической поверке не подлежат.
Методы измерений изложены в Руководстве по эксплуатации 08.905.058 РЭ на «Расходомеры шариковые ШТОРМ-8А и ШТОРМ-32М».
Нормативные и технические документы, устанавливающие требования к расходомерам ШТОРМ
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
2 ТУ 4213-065-00225555-2007 на «Расходомеры шариковые ШТОРМ-8А и ШТОРМ-32М».
