| Номер в госреестре | 57063-14 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | БЕРЕГУН |
| Изготовитель | ООО "СУ-29", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счётчики газа «БЕРЕГУН» предназначены для измерений объема и объемного расхода природного газа по ГОСТ 5542-87 и паров сжиженного газа по ГОСТ 20448-90.
Счётчики газа «БЕРЕГУН» состоят из измерительной и вычислительной частей. Газ, попадая в измерительную часть, с помощью рассекателя, разделяется на два потока. Один поток направляется на выход измерительной части, а второй попадает в конусную трубку. Газ, проходя через конусную трубку, нагревается. На входе и выходе конусной трубки установлены датчики температуры. Значения температур передаются в вычислительную часть.
Вычислительная часть представляет собой печатную плату, на которой расположен микропроцессор. Вычислительная часть отвечает за вычисление объема и расхода газа с учетом разности температур и геометрических характеристик конусной трубки. Чем больше разность температур газа, тем больше расход и объем газа.
Счётчики газа «БЕРЕГУН» проводят температурную коррекцию объема и расхода прошедшего газа для приведения к стандартным условиям по ГОСТ 2939-63. При температурной коррекции проводятся измерения температуры металлической части корпуса счетчика.
На корпусе расположена сервисная кнопка, при нажатии которой на экран выводится расход, объем газа и температура внутри счетчика. При нажатии и удерживании кнопки в течении нескольких секунд на экран выводится текущая дата.
Счётчики газа «БЕРЕГУН» могут оснащаться интерфейсом RS-485 и импульсным выходом по схеме «намур» для дистанционной передачи расхода и объема газа.
Счётчики газа «БЕРЕГУН» состоят из следующих элементов:
- металлического корпуса, состоящего из платформы с входным и выходным патрубками, в центре платформы расположена измерительная часть;
- герметично соединенного с металлическим корпусом аналого-цифрового блока с элементом питания и жидкокристаллическим дисплеем, размещенными в пластмассовом корпусе.
Счётчики газа «БЕРЕГУН» предназначены для работы в вертикальном и горизонтальном положении.
Обозначение:
Счётчик газа «БЕРЕГУН 4 - Х», где 4 - максимальный расход, м /ч;
Х - 1 - счетчик предназначен для горизонтальной установки с направлением движения газа слева направо, вывод результата измерения на экран жидкокристаллического индикатора;
2 - счетчик предназначен для горизонтальной установки с направлением движения газа справа налево, вывод результатов измерений на экран жидкокристаллического индикатора;
3 - счетчик предназначен для горизонтальной установки с направлением движения газа слева направо, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по импульсной цепи «намур»;
4 - счетчик предназначен для горизонтальной установки с направлением движения газа справа налево, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа;
Лист № 2 Всего листов 5
5 - счетчик предназначен для вертикальной установки с направлением движения газа сверху вниз, вывод результатов измерений на экран жидкокристаллического индикатора;
6 - счетчик предназначен для вертикальной установки с направлением движения газа снизу вверх, вывод результатов измерений на экран жидкокристаллического индикатора;
7 - счетчик предназначен для вертикальной установки с направлением движения газа сверху вниз, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по импульсной цепи «намур»;
8 - счетчик предназначен для вертикальной установки с направлением движения газа снизу вверх, вывод результата измерения на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по импульсной цепи «намур»;
9 - счетчик предназначен для горизонтальной установки с направлением движения газа слева направо, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по интерфейсу RS-485;
10 - счетчик предназначен для горизонтальной установки с направлением движения газа справа налево, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по интерфейсу RS-485;
11 - счетчик предназначен для вертикальной установки с направлением движения газа сверху вниз, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по интерфейсу RS-485;
12 - счетчик предназначен для вертикальной установки с направлением движения газа снизу вверх, вывод результатов измерений на экран жидкокристаллического индикатора; дистанционная передача расхода и объема газа по интерфейсу RS-485.

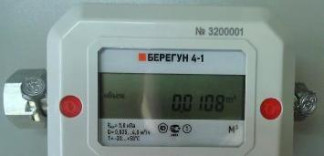

Внешний вид счётчика газа «БЕРЕГУН» представлен на рисунке 1
Идентификационные данные программного обеспечения представлены в таблице 1.
| Таблица 1 - Идентис | жкационные данные п | рограммного обеспечения | ||
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПОГС «БЕРЕГУН» | lcul.h | 4.0 | 62ffco8b474efH | CRC32 |
Алгоритм, реализующий функции расчёта, а также вывод данных на индикатор, расположен в области EEPROM микропроцессора и защищен от доступа. ПО, встроенное в микропроцессор, не изменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальный расход Qmax, м3/ч | 4 |
| Минимальный расход Qmin м3/ч | 0,025 |
| Пределы допускаемой относительной погрешности при измерении объема газа приведенного к стандартным условиям, % в диапазоне расходов: от Qmin до 0,1Qmax | ±1,5 |
| свыше 0,1Qmax до Qmax | ±1 |
| Диапазон измерений температуры, °С | от минус 20 до плюс 50 |
| Пределы допускаемой абсолютной погрешности ° измерений температуры, С | 0,1 |
| Емкость отсчетного устройства | 99999,9999 |
| Потеря давления при Qmax , кПа, не более | 0,75 |
| Избыточное давление измеряемой среды, кПа, не более | 5 |
| Напряжение литиевой батареи, В | 3,6 |
| Габаритные размеры: длина, мм, не более | 142 |
| ширина, мм, не более | 69 |
| высота, мм, не более | 87 |
| Масса, кг, не более | 0,55 |
| Условия эксплуатации: ° - температура окружающего воздуха, С | от минус 20 до плюс 50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты от воздействия | IP66 |
| окружающей среды | |
| Диаметр условного прохода, мм | 20 |
наносится на лицевую панель счётчика газа «БЕРЕГУН» методом офсетной печати и на титульный лист паспорта типографским способом.
комплектность поставки приведена в таблице 3.
Таблица 3 - Комплектность
| Газовый счетчик «БЕРЕГУН 4» | 1 шт. |
| Прокладки уплотнительные | 2 шт. |
| Комплект для пломбирования ГС | 1 шт. |
| Паспорт с инструкцией по подключению | 1 шт. |
| Упаковка | 1 шт. |
осуществляется в соответствии с документом МП РТ 2035-2013 «Счётчики газа «БЕРЕГУН». Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва»
27.12.2013 г.
Основные средства поверки:
- установка поверочная для счетчиков газа, пределы допускаемой относительной погрешности ±0,3 %;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2;
- климатическая камера, диапазон температуры от минус 20 °С до плюс 50 °С;
- измеритель регулятор температуры многофункциональный прецизионный МИТ 8.03.
приведены в «Счётчики газа «БЕРЕГУН». Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа «БЕРЕГУН»
ТУ 4213-003-18465627-2011 «Счётчики газа «БЕРЕГУН». Технические условия»
при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
