| Номер в госреестре | 57065-14 |
| Наименование СИ | Измерители крутящего момента силы электронные |
| Обозначение типа СИ | ИКМСЭ |
| Изготовитель | ЗАО "ИНСТРУМ-РЭНД", Нижегородская обл., г. Павлово |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы электронные ИКМСЭ (далее - измерители) предназначены для измерений крутящего момента силы с цифровой индикацией в режимах текущего и максимального значений.
Принцип действия измерителей основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя, электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно измерители выполнены в виде измерительного узла с платой модуля управления и разъемным соединением для подключения кабеля связи. На плате модуля управления установлены контроллеры и технологический разъёмный соединитель для подключения программатора. Базовый комплект поставки предполагает подключение измерительного узла непосредственно к компьютеру. Измерительный узел можно подключить к устройству внешнего отображения информации (электронному блоку), поставляемому по отдельному заказу.
Измерители отличаются номинальными значениями крутящего момента силы, габаритными размерами и массой. Обозначение модификации ИКМСЭ 100: ИКМСЭ - тип по каталогу изготовителя, 100 - номинальное значение крутящего момента силы.

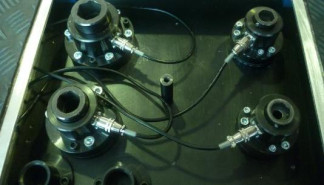

Фотография общего вида измерителей крутящего момента силы электронных ИКМСЭ, представлена на рисунке 1.
Программное обеспечение является составной частью измерителей крутящего момента силы электронных ИЭМ, позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя, защищаемые паролем, передаваемым ЗАО «ИНСТРУМ-РЭНД»
- статистической обработки данных
- регистрации программного обеспечения.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| IED | Встроенное | v1.01 | 0x65E3 | CRC16 |
Программное обеспечение измерителей по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой
относительной погрешности установки приведены в таблице 1. Таблица 1
| Значение | |||||||||
| ИКМС Э 5 | ИКМС Э 10 | ИКМС Э 20 | ИКМС Э 50 | ИКМС Э 100 | ИКМС Э 200 | ИКМС Э 500 | ИКМС Э 1000 | ИКМС Э 1500 | |
| Диапазон измерений, Н-м | 1,5-5 | 3-10 | 6-20 | 15-50 | 30-100 | 60-200 | 150 500 | 300 1000 | 600 1500 |
| Пределы относительной погрешности измерения крутящего момента силы, % | ± 2,0 | ||||||||
| Дискретность, Н-м | 0,01 | 0,02 | 0,05 | 0,1 | 0,2 | 0,5 | 1 | ||
| Размер присоединительного шестигранника под сменные головки, мм | 19 + °>2 | 24 + 0,2 | 30 + 0,2 | 48+0,25 | |||||
| Напряжение питания, В | 3,75 | ||||||||
| Высота, не более, мм | 63,5 | 68 | 80 | 120 | |||||
| Диаметр, не более, мм | 73 | 90 | 105 | 145 | |||||
| Масса, не более, кг | 0,75 | 1,22 | 2,0 | 8,5 | |||||
| Рабочий температурный диапазон, °С | от + 5 до + 40 | ||||||||
| Средняя наработка на отказ, циклов | 5 000 | ||||||||
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность поставки ключа приведена в таблице 2. Таблица 2
| Измеритель ИКМСЭ | 1 шт. |
| Зарядное устройство | 1 шт. |
| Кабель соединительный "компьютер-измеритель" | 1 шт. |
| Программа связи с компьютером (диск СD) | 1 шт. |
| Паспорт 18178253.2.18 ПС | 1 экз. |
осуществляется по документу ИКМСЭ МП «Измерители крутящего момента силы электронные. Методика поверки», утвержденнному ФБУ «Нижегородский ЦСМ» в декабре 2013 года.
Перечень основного оборудования, необходимого для проведения поверки:
- измеритель крутящего момента силы Е-ТР мод. 8624-001, диапазон измерений (0,5 - 15) Н м, погрешность ± 1,0 %;
- моментомер МО-50, диапазон измерений (15 - 50) Н м, погрешность ± 0,9 %;
- моментомер МО-100, диапазон измерений (30 - 100) Н м, погрешность ± 0,9 %;
- моментомер МО-200, диапазон измерений (60 - 200) Н м, погрешность ± 0,9 %;
- моментомер МО-500, диапазон измерений (150 - 500) Н м, погрешность ± 0,9 %;
- моментомер МО-1500, диапазон измерений (450 - 1500) Нм, погрешность ± 0,9 %.
Методики измерений содержатся в паспорте 18178253.2.18 ПС.
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы электронным ИКМСЭ
1. ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
3. ГОСТ Р 8.796 - 2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки.
2. ТУ 4273-011-18178253-2013 Измерители крутящего момента силы электронные ИКМСЭ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 153 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
