Модули аналогового ввода SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100, 57067-14

Назначение

Модули аналогового ввода SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100 (далее - модули) предназначены для измерения сигналов напряжения и силы постоянного тока, сигналов от термопреобразователей сопротивления различных градуировок для дальнейшей передачи данных по шине Profibus-DP.

Описание

Модули выполнены в пластиковом корпусе. На лицевой панели модулей имеются

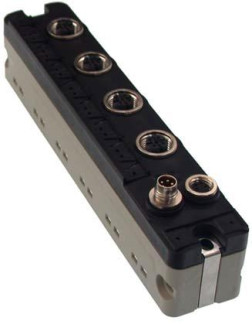

4 разъема M12 для подключения датчиков и 2 разъема М8 для подключения входного и выходного кабелей шины Profibus-DP. Возле каждого разъема для подключения датчиков имеются 2 светодиодных индикатора статуса соответствующего аналогового входа. Также на передней панели расположены светодиоды индикации входного напряжения питания и светодиоды установки связи со шлюзом.

Модули совместно со шлюзом PB Gateway от Weidmueller SAI-AU (M12 или M8) PB GW 16DI имеют возможность обмена данными с любыми ПЛК фирмы Siemens либо других производителей по шине Profibus-DP или PB.

Также модули совместно со шлюзом DN Gateway от Weidmueller 1938570000 SAI-AU M12 DN GW 16DI имеют возможность обмена данными по протоколу DeviceNet для промышленной сети CAN с контроллерами других производителей.

Программное обеспечение

Программное обеспечение (ПО) модулей состоит из 2 частей - встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных каналов нормированы с учетом ВПО.

Внешнее программное обеспечение Siemens Simatic Manager Step7 содержит инструментальные средства для работы с модулями и позволяет выполнять

-    конфигурирование и настройку параметров входных модулей (выбор количества используемых измерительных каналов, диапазонов измерений, типа подключаемого измерительного преобразователя (датчика) и др.), каналов связи;

-    создание и настройку программируемых функциональных и логических модулей управления;

-    настройку интерфейса оператора, функций архивации данных и событий;

-    тестирование сконфигурированного контроллера.

Внешнее программное обеспечение HW Config Siemens содержит инструментальные средства для настройки отображения различных параметров контроллера, в том числе формата отображения на мониторе персонального компьютера входных и выходных сигналов, а также возможностей прослеживать логические связи между функциональными блоками контроллера.

ПО Siemens Simatic Manager Step7 и HW Config Siemens не даёт доступа к ВПО измерительных модулей и не позволяет вносить в него изменения.

ПО верхнего уровня, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью паролей в соответствии с заданными правами пользователя.

Таблица 1 - Идентификационные данные внешнего программного обеспечения контроллеров

Уровень защиты внешнего программного обеспечения контроллеров от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 3 - Основные метрологические характеристики модулей SAI-AU M12 SB 4PT100

Рабочие условия применения:

-    рабочий диапазон температур применения, °С

от 0 до плюс 60;

от 30 до 90% без конденсации; - на-от 18 до 30 В постоянного тока;

1,5 Вт;

155x30x32;

0,15.

от минус 25 до плюс 85.

-    относительная влажность пряжение питания

Потребляемая мощность, Вт, не более Габаритные размеры модуля, мм, не более Масса, кг, не более

Температура хранения, °С

Знак утверждения типа

Знак утверждения типа наносится модули методом наклейки.

Комплектность

В комплект поставки входят:

-    модули согласно заказу;

-    руководство по эксплуатации;

-    упаковка.

Поверка

осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утверждённым ФГУП «ВНИИМС» 28.11.2011.

Перечень основного поверочного оборудования:

-    калибратор многофункциональный MC-5R, пределы допускаемой основной погрешности

±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА,

± (0,02 % показ.+ 0,1 мВ) в режиме воспроизведения напряжения постоянного тока в диапазоне от минус 12 до 12 В.

± (0,1 °С + 0,025 % показания) в режиме имитации сигналов платиновых и ±(0,08 °С + 0,02 % показания) никелевых. термопреобразователей сопротивления;

-    магазин сопротивлений класса 0,02.

Сведения о методах измерений

Методы измерений изложены в документе «Модули активные универсальные SAI-AU. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к модулям аналогового ввода SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
