| Номер в госреестре | 57082-14 |
| Наименование СИ | Мерник металлический технический |
| Обозначение типа СИ | К7-ВМА |
| Изготовитель | Смелянский машиностроительный завод, Украина, г.Смела |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерник металлический технический К7-ВМА предназначен для измерений объемного количества спирта методом слива или налива.
Физическая величина - объем в м3 (л).
Принцип действия мерника основан на объемном измерении количества спирта с помощью смотровых окон со шкальными градуированными пластинами. Мерник не предназначен для хранения жидкостей.

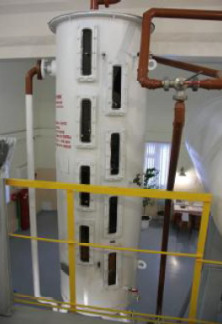

Мерник представляет собой стационарный вертикальный сварной сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Мерник имеет устройство для сообщения его внутренней полости с атмосферой и приспособление, предохраняющее выброс жидкости из мерника.
Мерник установлен на опорных лапах для регулирования вертикального положения измерительного цилиндра. Для контроля правильности установки измерительный цилиндр снабжен отвесом. Мерник имеет наливную и переливную трубы, а также три крана для отбора и слива жидкости. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Для защиты от несанкционированного доступа на шкальных градуированных пластинах и крышке цилиндра устанавливаются пломбы с оттиском клейм.
Число модификаций - 1
| Наименование параметра | Значение |
| Способ установки | стационарный |
| Форма мерника | вертикальный сосуд в виде цилиндра номинальной вместимости с коническим днищем и окнами со шкальными пластинами |
| Номинальная вместимость | 0,75 м3 (750 л) |
| Пределы измерения объема | от 0,15 до 0,75 м3 (от 150 до 750 л) |
| Цена деления шкал | 0,005 м3 (5 л) |
| Пределы допускаемой относительной погрешности мерника на отметке полной вместимости при температуре плюс 20 °С | ± 0,2 % от номинального значения полной вместимости |
| Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре плюс 20 °С | ± 210-3 V м3 |
| Класс мерника | 1 |
| Габаритные размеры (длина хширинахвысота), не более | 975x790x2880 мм |
| Масса, не более | 344 кг |
| Средний срок службы мерника, не менее | 15 лет |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха, не более | от плюс 10 °С до плюс 30 °С 80 % |
| П р и м е ч а н и е - V - номинальное значение полной вместимости мерника, м3 | |
Знак утверждения типа наносится на титульный лист паспорта (штемпельной краской) и на маркировочную табличку мерника методом лазерной гравировки.
В комплект поставки входят: мерник в сборе - 1 шт., паспорт - 1 экз.
осуществляется в соответствии с ГОСТ Р 8.679-2009 «ГСИ. Мерники металлические технические. Методика поверки».
Перечень эталонов, применяемых при поверке:
- мерники М1р-5-01, М1р-50-01, М1р-100-01 ТУ 50.501-2012;
- цилиндр 1-1000-1 ГОСТ 1770-74;
- пипетка 1-1-1-5 ГОСТ 29227-91.
Производственный технологический регламент на производство водок и ликероводочных изделий ПТР 10-12292-99 (с изменениями № 1, № 2, № 3).
Инструкция Минпищепрома СССР от 25.09.1985 «Инструкция по приемке, хранению, отпуску, транспортированию и учету этилового спирта».
Мерник металлический технический К7-ВМА. Паспорт.
Нормативные документы, устанавливающие требования к мерникам
ГОСТ Р 8.679-2009 «ГСИ. Мерники металлические технические. Методика поверки» (в части технических требований к мерникам).
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 68 |
| Поверителей | 11 |
| Актуальность данных | 17.09.2024 |
