| Номер в госреестре | 57085-14 |
| Наименование СИ | Датчики напряжения |
| Обозначение типа СИ | DV |
| Изготовитель | "LEM SA", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Датчики напряжения серии DV (далее по тексту - датчики) предназначены для преобразования входного сигнала напряжения электрического тока в пропорциональный выходной сигнал силы электрического тока.
Принцип действия основан на цифровом преобразовании. Измеряемое напряжение электрического тока подаётся непосредственно на первичный каскад через цепь резисторов для обработки сигнала в сигма-дельта модуляторе. Затем сигнал передается на вторичные цепи через изоляционный трансформатор, обеспечивающий изоляцию между высоковольтными (первичными) и низковольтными (вторичными) цепями. Сигнал измененной формы приходит во вторичную цепь, фильтруется на цифровом фильтре и декодируется с помощью цифроаналогового преобразователя на микроконтроллере. Затем измерительный сигнал проходит через преобразователь напряжение/ток.
Датчики используются для преобразования постоянного, переменного напряжения и напряжения сложной формы в пропорциональную силу выходного электрического тока с гальванической развязкой между первичной и вторичной цепями той же формы.
Датчики выполнены в пластиковых корпусах.

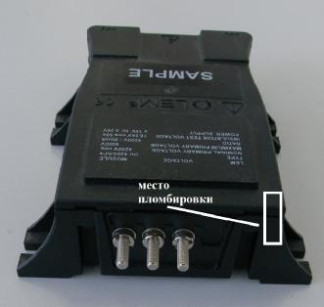

Пломбирование датчиков осуществляется с помощью голографической наклейки с надписью «опломбировано» в месте соединения крышки и корпуса датчика. Поверочные клейма наносятся в месте маркировки датчиков. Внешний вид и схема пломбирования датчиков представлены на рисунке 1.
ХХХХ-Номинальное напряжение (среднеквадратическое значение)
SPXX - специальные исполнения от 1 до 99. Специальные исполнения могут отличаться коэффициентом преобразования, выводными контактами, диапазоном рабочих температур, напряжением питания и др._
Основные метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных первичных значений напряжения постоянного тока UH, В | От 1000 до 4200 |
| Диапазон преобразования первичного напряжения постоянного тока, В | (0,1 - 1,0)Uh |
| Диапазон номинальных вторичных значений силы постоянного тока, мА | От 20 до 50 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования напряжения постоянного тока, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования напряжения постоянного тока, связанной с температурным дрейфом (в диапазоне рабочих температур), % | ±1,5 |
| Диапазон номинальных первичных среднеквадратичных значений напряжения переменного тока с частотой (50±5) Гц UH, В | От 1000 до 4200 |
| Диапазон преобразования первичного напряжения переменного тока, В | (0,1 - 1,0)Uh |
| Диапазон номинальных вторичных среднеквадратичных значений силы переменного тока с частотой (50±5) Гц, мА | От 20 до 50 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования среднеквадратичных значений напряжения переменного тока с частотой (50±5) Гц, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования среднеквадратичных значений напряжения переменного тока, связанной с температурным дрейфом (в диапазоне рабочих температур), % | ±1,5 |
| Напряжение питания (напряжение постоянного тока), В | ± 15.24 |
| Потребляемый ток по цепи питания, мА | От 25 до 75 |
| Нормальные условия применения, °С | 20 ± 5 |
| Диапазон рабочих температур, °С | От минус 40 до плюс 85 |
| Средняя наработка на отказ, ч | 250 000 |
| Срок службы, лет, не менее | 15 |
| Г абаритные размеры не более, мм | От 140^64x65 до 215x135x60 |
| Масса, кг | От 0,3 до 0,7 |
| Примечание: 1) Значение сопротивления вторичной нагрузки при различном напряжении питания для каждой модификации указано отдельно в паспорте. | |
наносится на титульный лист паспорта типографским способом, а на переднюю панель датчиков методом лазерной маркировки.
Комплект поставки датчиков приведен в таблице 2.
Таблица 2 - Комплект поставки
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Датчики напряжения серии DV | 1 шт. |
| 2 | Паспорт | 1 экз. |
| 3 | Датчики напряжения серии DV. Методика поверки МП 57085-14 с изменением № 1 | 1 экз. |
осуществляется по документу «Датчики напряжения серии DV. Методика поверки МП 57085-14 с изменением № 1», утвержденному ФГУП «ВНИИМС» 8 сентября 2015 г.
Перечень основного оборудования для поверки:
1. Мультиметр цифровой 2002 (Госреестр № 25787-08);
2. Калибратор многофункциональный серии 3010 (Госреестр № 34284-07).
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к датчикам напряжения серии DV
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 229 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
