Датчики напряжения LV, 57087-14

Датчики напряжения серии LV (далее по тексту - датчики) предназначены для преобразования входного сигнала напряжения электрического тока в пропорциональный выходной сигнал силы электрического тока.
Карточка СИ
Номер в госреестре 57087-14
Наименование СИ Датчики напряжения
Обозначение типа СИ LV
Изготовитель "LEM SA", Швейцария; ООО "ЛЕМ Россия", г.Тверь
Год регистрации 2014
Срок свидетельства 08.02.2024
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики напряжения серии LV (далее по тексту - датчики) предназначены для преобразования входного сигнала напряжения электрического тока в пропорциональный выходной сигнал силы электрического тока.

Описание

Принцип действия основан на эффекте Холла. Измеряемое напряжение электрического тока преобразуется в силу электрического тока пропорциональную напряжению с помощью включенного последовательно с первичной обмоткой резистора. Магнитное поле, создаваемое первичным током в первичной обмотке компенсируется полем, создаваемым током во вторичной обмотке. Вторичный ток генерируется с помощью элемента Холла и электроники датчика. Первичный резистор может быть встроенным в датчик либо внешним.

Датчики используются для преобразования постоянного, переменного напряжения и напряжения сложной формы в пропорциональную силу выходного электрического тока с гальванической развязкой между первичной и вторичной цепями той же формы.

Датчики выполнены в пластиковых корпусах.

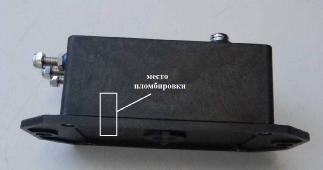

Пломбирование датчиков осуществляется с помощью голографической наклейки с надписью «опломбировано» в месте соединения крышки и корпуса датчика. Поверочные клейма наносятся в месте маркировки датчиков. Внешний вид и схема пломбирования представлены на рисунке 1.

исста

шимСяромш

г

Рисунок 1 - Внешний вид и схема пломбирования датчиков

Датчики имеют модификации, отличающиеся количеством ампер-витков и номинальным напряжением. Структура кода для заказа датчиков приведена на рисунке 2.

LVXX-ХХХХ/БРХХ

ХХ - количество ампер-витков

ХХХХ - номинальное напряжение (для датчиков со

встроенным первичным резистором)___

SPXX - специальные исполнения от 1 до 99. Специальные исполнения могут отличаться коэффициентом преобразования, выводными контактами, диапазоном рабочих температур, напряжением питания и др._

Технические характеристики

Основные метрологические и технические характеристики датчиков приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон номинальных первичных значений напряжения постоянного тока UH, В^ 2)

от 10 до 5000

Диапазон преобразования первичного напряжения постоянного тока, В

(0,1 - 1,0)Uh

Коэффициент преобразования напряжения постоянного тока 3)

от 2,5 до 5

Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования напряжения постоянного тока, %

±2,0

Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования напряжения постоянного тока связанной с температурным дрейфом (в диапазоне рабочих температур), %

±2,5

Диапазон номинальных первичных среднеквадратичных значений напряжения переменного тока с частотой (50±5) Гц UH, В1) 2)

от 10 до 5000

Диапазон преобразования первичного напряжения переменного тока, %

(0,1 - 1,0)Uh

Коэффициент масштабного преобразования напряжения переменного тока,3)

от 2,5 до 5

Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования среднеквадратичных значений напряжения переменного тока с частотой (50±5) Гц, %

±2,0

Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования среднеквадратичных значений напряжения переменного тока связанной с температурным дрейфом (в диапазоне рабочих), %

±2,5

Напряжение питания (напряжение постоянного тока), В

± 15.24

Потребляемый ток по цепи питания, мА

От 10 до 82

Нормальные условия применения, °С

20 ± 5

Диапазон рабочих температур, °С

От минус 50 до плюс 85

Средняя наработка на отказ, ч

250 000

Срок службы, лет, не менее

15

Г абаритные размеры не более, мм

От 26x29x21 до 190x70x100

Масса не более, кг

От 0,022 до 2,5

Примечание:

1)    Рекомендации по выбору значения сопротивления резистора в первичной цепи для датчиков без встроенного первичного резистора, при различном значении измеряемого напряжения, приведены в паспорте на датчик.

2)    Значение сопротивления вторичной нагрузки при различном напряжении питания для каждой модификации указано отдельно в паспорте.

3)    Размерность коэффициента преобразования для датчиков со встроенным первичным резистором - В/мА; коэффициент преобразования является безразмерной величиной для датчиков без встроенного первичного резистора.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а на переднюю панель датчиков методом лазерной маркировки.

Комплектность

Комплект поставки датчиков приведен в таблице 2.

Таблица 2 - Комплект поставки

№№ п/п

Наименование изделия

Кол-во

1

Датчики напряжения серии LV

1 шт.

2

Паспорт

1 экз.

3

Датчики напряжения серии LV. Методика поверки МП 57087-14 с изменением № 1

1 экз.

Поверка

осуществляется по документу «Датчики напряжения серии LV. Методика поверки МП 57087-14 с изменением № 1», утвержденному ФГУП «ВНИИМС» 9 сентября 2015 г.

Перечень основного оборудования для поверки:

1.    Мультиметр цифровой 2002 (Госреестр № 25787-08);

2.    Калибратор многофункциональный серии 3010 (Госреестр № 34284-07).

Сведения о методах измерений

приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к датчикам напряжения серии LV

1.    Техническая документация фирмы-изготовителя

2.    Технические условия ТУ 3413-001-00512622-2002 «Датчики тока и напряжения серии ЛЕМ».
