| Номер в госреестре | 57090-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 |
| Изготовитель | "Emerson Process Management GmbH & Co. OHG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 25.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы X-STREAM модели X-STREAM ХЕ и X-STREAM Х2 (далее - газоанализаторы) предназначены для измерения объемной доли различных компонентов в газовых средах в промышленных выбросах, для определения примесей в чистых газах, биогазах и других технологических газах.
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- электрохимический при измерении объемной доли и следов содержания O2;
- электрохимический при измерении H2S;
- инфракрасная фотометрия при измерении СН3СОСН3, С2Н2, ЫН3, СО2, СО, С2Н6, С2Н5ОН, С2Н4, С6Н14, ^S, СН4, СН3ОН, С4Н10, NO, N2O, С3Н8, SО2, SF6, С2Н3С1, Н2О;
- ультрафиолетовая/видимая фотометрия при измерении СН3СОСН3, Cl2, Н^, NO2, SO2, C3H8, C7H8, СбНб;
- парамагнитный при измерении О2;
- емкостной сенсор при измерении Н2О;
- по теплопроводности при измерении Аг, Не, Н2.
Модели отличаются количеством каналов измерения (в X-STREAM ХЕ от 1 до 5, и при 5 каналах один должен быть рассчитан для измерения О2; в X-STREAM Х2 от 1 до 4) и наличием дополнительной интерфейсной платы (у модели X-STREAM ХЕ) и дисплеем.
Каждая модель имеет 12 исполнений, отличающихся конструкцией корпуса.
Модель X-STREAM ХЕ имеет следующие исполнения:
- XEFD, XEOT, XEGK, XEGP, XEFP, XEFS, XEFZ, XEFN, XDFP, XDFS, XDFZ, XDFN. Модель X-STREAM Х2 имеет следующие исполнения:
- X2FD, X2G^ X2GP, X2OT, XLFP, XLFS, XLFZ, XLFN, XXFP, XXFS, XXFZ, XXFN. Конструктивно газоанализатор выполнен в виде отдельного одного или двух блоков с микропроцессорным управлением и с ЖК-дисплеем.
Газоанализатор имеет в своем составе:
- измерительную ячейку (от 1 до 5 у X-STREAM-ХЕ и от 1 до 4 у X-STREAM-Х2);
- датчик температуры (в каждом исполнении);
- датчик (и) давления (по отдельному заказу);
- датчик (и) расхода (по отдельному заказу);
- терморегулятор для поддержания температуры внутри корпуса (по отдельному заказу);
- группу клапанов;
- насос (ы) для отбора газовых проб (по отдельному заказу);
- термостатированный корпус для поддержания заданной температуры;
- блок питания
- плата (ы) входных/выходных сигналов (по отдельному заказу).
- оптически изолированные аналоговые выходы (по отдельному заказу)
- аналоговые выходы (по отдельному заказу, только для модели ХЕ)
- интерфейс связи на основе Веб-браузера - Ethernet с Modbus (только для модели ХЕ)
Газоанализатор проводит непрерывный анализ компонентов газовой смеси, от одного до пяти в модели X-STREAM ХЕ (в модели X-STREAM Х2 до 4) одновременно и отображает данные о концентрации измеренных компонентов и состоянии газоанализатора на буквенно-цифровом жидкокристаллическом дисплее в единицах «млн-1» («ppm»), «%».
Газоанализатор также обеспечивает:
- автоматическую, ручную или удалённо настройку нуля и диапазона;
- самодиагностику при включении и во время работы;
- хранение данных о измерении и калибровке, регистрацию событий на карте Flash ММС (для модели X-STREAM-ХЕ).
- калькулятор и программируемый контроллер (для модели X-STREAM-ХЕ).
Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99: 1ExdIIBT4/H2X (для исполнений X2FD, XEFD), 2ExnAnCIICT4 (для исполнений XEFN, XDFN, XXFN, XLFN).

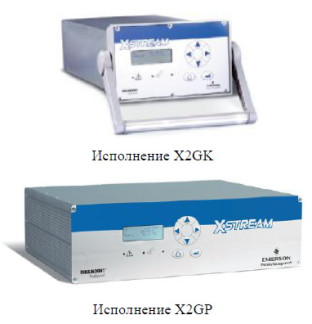

Общий вид газоанализаторов представлен на рисунке 1.
Модель X-STREAM Х2
Модель X-STREAM ХЕ
| £ | ■а | j |
| [ ’ ■ - ^ - | ||
| « — [ | ||
ft
-Я*Г
| 1 EKi | ||
| 1.000 | ||
| в # | __ 1 | |
| ft £ | 1 | |
| » л | 1 | |
ТЖ
Модель X-STREAM-X2
Исполнения XLFP, XLFS, XLFZ, XLFN
Модель X-STREAM-XE
Исполнения XXFP, XXFS, XXFZ, XXFN
является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения, используемые для передачи данных с газоанализатора на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| X2B.exe | 1.5.2 | - | - |
| X2B.exe | 1.5.3 | - | - |
| X2B.exe | 1.6.0 | 35003 | контрольная сумма файла file x2b.exe |
| X2MT_V 120_150420 10 B1.HEX | 1.20 | нет контрольной суммы | нет проверки |
| X2MT_V 120_150420 10 B2.HEX | 1.20 | нет контрольной суммы | нет проверки |
| X2MT_V 120_150420 10 B3.HEX | 1.20 | нет контрольной суммы | нет проверки |
Уровень защиты программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные параметры и характеристики газоанализаторов представлены в таблицах 2, 3, 4.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной приведенной погрешности газоанализаторов_
| Определяемый компонент | Метод анализа | Диапазон измерений содержания компонента | Пределы допускаемой основной приведенной погрешности, % | |
| Ацетон | CH3COCH3 | ультрафиолетовая фотометрия | (0-400) млн-1 | ±10 |
| (0-3) % | ±5 | |||
| Ацетон | CH3COCH3 | инфракрасная фотометрия | (0-500) млн-1 | ±10 |
| (0-3) % | ±5 | |||
| Ацетилен | C2H2 | инфракрасная фотометрия | (0-500) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Аммиак | NH3 | инфракрасная фотометрия | (0-100) млн-1 | ±8 |
| (0-100)% | ±5 | |||
| Аргон | Ar | по теплопроводности | (0-50)% | ±5 |
| (0-100)% | ±5 | |||
| Определяемый компонент | Метод анализа | Диапазон измерений содержания компонента | Пределы допускаемой основной приведенной погрешности, % | |
| Двуокись углерода | CO2 | инфракрасная фотометрия | (0-5) млн-1 | ±10 |
| (0-100)% | ±3 | |||
| Оксид углерода | CO | инфракрасная фотометрия | (0-10) млн-1 | ±10 |
| (0-100)% | ±3 | |||
| Хлор | Cl2 | ультрафиолетовая фотометрия | (0-100) млн-1 | ±15 |
| (0-100)% | ±5 | |||
| Этан | C2H6 | инфракрасная фотометрия | (0-600) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Этанол | C2H5OH | инфракрасная фотометрия | (0-1000) млн-1 | ±15 |
| (0-10)% | ±5 | |||
| Этилен | C2H4 | инфракрасная фотометрия | (0-400) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Гелий | He | по теплопроводности | (0-10)% | ±10 |
| (0-100)% | ±5 | |||
| Г ексан | C6H14 | инфракрасная фотометрия | (0-100) млн-1 | ±10 |
| (0-10)% | ±5 | |||
| Водород | H2 | по теплопроводности | (0-1) % | ±5 |
| (0-100) % | ±3 | |||
| Сероводород | H2S | ультрафиолетовая фотометрия | (0-1) % | ±10 |
| (0-10)% | ±5 | |||
| Сероводород | H2S | инфракрасная фотометрия | (0-10)% | ±7 |
| (0-100) % | ±5 | |||
| Метан | CH4 | инфракрасная фотометрия | (0-100) млн-1 | ±10 |
| (0-100)% | ±3 | |||
| Метанол | CH3OH | инфракрасная фотометрия | (0-1000) млн-1 | ±15 |
| (0-10)% | ±5 | |||
| н-Бутан | C4H10 | инфракрасная фотометрия | (0-800) млн-1 | ±10 |
| (0-100)% | ±3 | |||
| Диоксид азота | NO2 | ультрафиолетовая фотометрия | (0-25) млн-1 | ±10 |
| (0-10)% | ±5 | |||
| Оксид азота | NO | инфракрасная фотометрия | (0-100) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Закись азота | N2O | инфракрасная фотометрия | (0-100) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Кислород | O2 | электрохимический | (0-5) % | ±5 |
| (0-25)% | ±5 | |||
| Кислород | O2 | парамагнитный | (0-1) % | ±5 |
| (0-100) % | ±3 | |||
| Определяемый компонент | Метод анализа | Диапазон измерений содержания компонента | Пределы допускаемой основной приведенной погрешности, % | |
| Кислород (следовое) | O2 | электрохимический | (0-10) млн-1 | ±15 |
| (0-10000) млн-1 | ±10 | |||
| Пропан | C3H8 | инфракрасная фотометрия | (0-1000) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Пропилен | C3H6 | инфракрасная фотометрия | (0-400) млн-1 | ±10 |
| (0-100)% | ±5 | |||
| Диоксид серы | SO2 | ультрафиолетовая фотометрия | (0-25) млн-1 | ±10 |
| (0-1) % | ±5 | |||
| Диоксид серы | SO2 | инфракрасная фотометрия | (0-1) % | ±7 |
| (0-100) % | ±5 | |||
| Фторид серы | SF6 | инфракрасная фотометрия | (0-20) млн-1 | ±15 |
| (0-2) % | ±5 | |||
| Толуол | CyH8 | ультрафиолетовая фотометрия | (0-300) млн-1 | ±15 |
| (0-5) % | ±10 | |||
| Бензол | СбНб | ультрафиолетовая фотометрия | (0-300) млн-1 | ±15 |
| (0-5) % | ±10 | |||
| Винилхлорид | С2Н3С1 | инфракрасная фотометрия | (0-1000) млн-1 | ±15 |
| (0-2) % | ±10 | |||
| Водяной пар | H2O | инфракрасная фотометрия | (0-1000) млн-1 | ±10 |
| (0-8) % | ±5 | |||
| Водяной пар (следовое) | H2O | емкостной | (0-100) млн-1 | ±15 |
| (0-3000) млн-1 | ±10 | |||
Таблица 3 - Значения дополнительной погрешности
| Наименование характеристики | Метод анализа | ||||||
| - ультрафиолетовая фотометрия | - инфракрасная фотометрия | - электрохимический | - электрохимический (O2 - следовое) | - парамагнитный | )е о в « о л 5 X g сс о- мк O м2 ? я | - теплопроводность (TCD) | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Предел допускаемого СКО случайной составляющей приведенной погрешности, % | 1 | ||||||
| Предел допускаемой вариации выходного сигнала, % | 0,5 пределов допускаемой основной приведенной погрешности | ||||||
| 1 | 2 3 | 4 | 5 | 6 | 7 | 8 |
| Пределы допускаемой дополнительной приведенной погрешности за счет изменения температуры окружающей среды на каждые 10 °С от нормальной, % | ±1 | |||||
| Пределы допускаемой дополнительной приведенной погрешности за счет изменения расхода газа, % | ±0,5 | ±2 | ±0,5 | ±1 | ||
| Пределы допускаемой дополнительной приведенной погрешности за счет влияния давления на 1 гПа, %, при постоянной температуре: - без датчика компенсации давления; - с датчиком компенсации давления | ±0,10 ± 0,01 | |||||
| Нестабильность за 7 сут, % от верхнего предела диапазона измерений: - нуля - диапазона | 2 0,5 | 2 1,0 | ||||
| Время установления показаний (t90), с, не более | 7 | 12 | 80 | 5 | 300 | 30 |
| Время прогрева, мин | от 15 до 50 | 50 | ||||
Таблица 4 - Технические характеристики
| Технические характеристики | Значения для исполнений | ||||
| XEFD, X2FD | XEGK, X2GK | XEGP, X2GP | Х2НТ, ХЕНТ | XLFP, XLFS, XLFZ, XLFN, XXFP, XXFS, XXFZ, XXFN, XEFP, XEFS, XEFZ, XEFN, XDFP, XDFS, XDFZ, XDFN | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Температура окружающей среды, °С | от -20 до 50 | от 0 до 50 | от 0 до 50 | от -20 до 50 | |
| Расход газа, л/мин | 0,2 - 1,5 | ||||
| Относительная влажность окружающей среды (без конденсации), %, не более | 90 (при 20 °С), 70 (при 40 °С) | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Температура окружающей среды при хранении и транспортировании, °с | от -20 до 70 | ||||
| Номинальное напряжение питания: - от источника переменного тока, В - от источника постоянного тока, В | 100-240, 50/60 Гц 24 (опция) | ||||
| Г абаритные размеры, мм, не более | 222 x 512 x 578 | 460 x 130 x 220 | 411 x 133 x 482 | 550 х 635 х 355 | 400 x 550 x 265; 815 x 550 x 265 (в случае двухотсечной модели в зависимости от компоновки) |
| Масса, кг, не более | 63 | 12 | 16 | 55 | 25 (один отсек) 45 (два отсека) |
| Степень защиты оболочки по ГОСТ 14254 | 1Р66 | IP20 | IP20 | 1Р66 | |
| Средний срок службы, лет, не менее | 10 | ||||
наносится на титульный лист паспорта типографским способом, а также на лицевую панель газоанализатора методом наклейки.
Таблица 5 - Комплект поставки
| Наименование | Обозначение | Количество |
| Г азоанализатор | X-STREAM | 1 |
| Внешний источник питания с силовым кабелем для постоянного тока (для исполнения Х2GK) | по отдельному заказу | |
| Датчик следового содержания кислорода (если приемлемо) | - | по отдельному заказу |
| Руководство по эксплуатации | РЭ HASXXE-IM-HS | на USB накопителе |
| Паспорт | ПС TP HASX2E-SFM-HS | 1 |
| Методика поверки | МП 90-221-2013 | на USB накопителе |
осуществляется по документу МП 90-221-2013 «ГСИ. Газоанализаторы X-STREAM. Методика поверки», утвержденному ФГУП «УНИИМ» в 2014 г.
Эталоны, применяемые при поверке:
- ГСО-ПГС: состава СН3СОСН3 (ГСО № 10385-2013); С2Н2 (ГСО № 10379-2013); N^ (ГСО № 10326-2013); Аг (ГСО № 4009-87); СО2 (ГСО № 10241-2013); СО (ГСО № 10242-2013); СО (гСО № 3838-87); СО (ГСО № 4422-88); CI2 (ГСО № 10372-2013); С2Н6 (ГСО № 8973-2008); С2Н6 (гСО № 9205-2008); С2Н5ОН (ГСО № 8367-2003); С2Н4 (ГСО № 10247-2013); Не (ГСО № 3980-87), Не (ГСО № 3982-87), Не (ГСО № 3985-87), Не (ГСО № 3986-87); С6Н14 (ГСО № 10161-2012); Н2 (ГСО № 3909-87), Н2 (ГСО № 3931-87); ^S (ГСО № 10328-2013); СН4 (ГСО № 3858-87), СН4 (гСО № 3894-87); СН3ОН (ГСО № 9855-2011); С4Н10 (ГСО № 9850-2011); NO2 (ГСО № 10331-2013); NO (ГСО № 10323-2013); ^О (ГСО № 10382-2013); O2 (ГСО № 9708-2010), O2 (ГСО № 9185-2008), O2 (ГСО № 9799-2011), O2 (ГСО № 3953-87), O2 (ГСО № 9225-2008); С3Н8 (ГСО № 10322-2013); С3Н6 (ГСО № 10249-2013); SO2 (ГСО № 10342-2013); SF6 (ГСО № 10347-2013); С7Н8 (ГСО № 103682013); С2Нэа (ГСО № 10373-2013); С2Н3С1 (ГСО № 9254-2008); С6Н6 (ГСО № 8988-2008).
- Рабочие эталоны 1-го и 2-го разрядов - генераторы газовых смесей ЕТ-950 (Госреестр № 48233-11). Диапазон воспроизведения заданных значений объемной доли компонентов от
0,01 до 1000 млн-1; пределы допускаемой относительной погрешности воспроизведения: от 3 до 7 % (для рабочих эталонов 1-го разряда).
- Источники микропотоков СН3СОСН3, N^3, Cl2, C2H5OH, C6H14, CH3OH, C4H10, C3H8, C3H6, SO2, C7H8, C6H6, Н2О по ТУ ИБЯЛ.418319.013-95 (Госреестр № 15075-01) с пределом допускаемой относительной погрешности ±7 % при воспроизводимости до 1,0 мкг/мин и ±5% >1,0 мкг/мин.
- Азот газообразный высокой чистоты по ТУ 2114-004-05798345-2009, объемная доля азота 99,999 %.
Методика измерений входит в состав руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам X-STREAM модели X-STREAM ХЕ и X-STREAM Х2
1. ГОСТ 8.578-2008 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
3. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»
4. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
5. ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
6. ГОСТ 12.2.007.0 -75 ССБТ. «Изделия электротехнические. Общие требования безопасности»
7. Правила безопасности в нефтяной и газовой промышленности ПБ 08-624-03
8. Техническая документация фирмы “Emerson Process Management GmbH&Co. OHG”, Германия.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
