Номер в госреестре | 57091-14 |
Наименование СИ | Преобразователи расхода измерительные |
Обозначение типа СИ | SDF |
Изготовитель | "S.K.I. Schlegel & Kremer Industrieautomation GmbH", Германия |
Год регистрации | 2014 |
Срок свидетельства | 06.03.2029 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи расхода измерительные SDF (далее - преобразователи) предназначены для измерений средней скорости и объемного расхода различных газов (природный газ, углекислый газ, воздух, водород), водяного пара и жидкостей (вода, спирт, светлые нефтепродукты и т.д.).
Принцип действия преобразователя основан на измерении разности давлений (перепада давлений) между полным давлением потока измеряемой среды и статическим давлением, возникающим при обтекании потоком измеряемой среды напорной осредняющей трубки преобразователя.
Преобразователь состоит из напорной осредняющей трубки (далее - трубки) и дифференциального преобразователя давлений. Трубка имеет ряд отверстий (количество, размер и расположение отверстий определяется исполнением трубки и диаметром трубопровода), распределенных по ее длине симметрично относительно середины трубки. Один ряд отверстий расположен навстречу потоку и воспринимает полное давление измеряемой среды. Другой ряд отверстий, расположенных с противоположной стороны трубки, воспринимает статическое давление в трубопроводе.
Трубка расположена перпендикулярно потоку измеряемой среды. Внутри трубки имеются две камеры, в которых происходит осреднение соответствующих давлений по сечению трубопровода.
Коэффициент расхода для каждой трубки определяется на фирме-изготовителе и фиксируется в паспорте преобразователя.
Трубка изготовлена из нержавеющей стали или из жаропрочных сплавов (по заказу).
Дифференциальный преобразователь давления, включенный в Государственный реестр СИ, должен иметь пределы допускаемой приведенной погрешности не более ± 0,25 %.

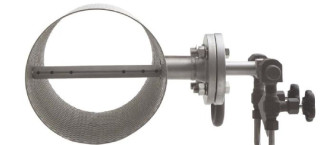

Внешний вид преобразователя показан на рисунке 1.
Лист № 2 Всего листов 4
Исполнения преобразователя определяется в соответствии со структурой условного обозначения, приведенной на рисунке 2.
SDF
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
-ХХ
Способ установки в трубопроводе (вертикальный, горизонтальный)
Дополнительные аксессуары_
Тип первичного запорного клапана
Присоединение к трубопроводу
Тип дифференциального преобразователя давления
Конструкция противоопоры
Материал площадки_
Материал приварных частей
Толщина стенок с изоляцией
Внутренний диаметр
Тип профиля
10- Внутренний | диаметр |
35-125 мм | |
22- Внутренний | диаметр |
100-1500 мм | |
32- Внутренний | диаметр |
400-2500мм |
50- Внутренний 400-6500 мм
диаметр
Способ крепления в трубопроводе_
Тип преобразователя_
Рисунок 2 - Структура условного обозначения преобразователя расхода измерительного SDF Программное обеспечение отсутствует.
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
Наименование и размерность величины | Значение величины |
1 | 2 |
Диаметр условного прохода трубопровода Ду, мм | от 40 до 10000 |
Диапазоны средней скорости, м/с: газов | от 5 до 100 |
жидкостей и водяного пара | от 0,05 до 25 |
Пределы допускаемой относительной погрешности определения коэффициента расхода, % | ± 1 |
Максимальное рабочее давление измеряемой среды, МПа, не более: | |
газов и жидкостей | 32 |
водяного пара | 18 |
1 | 2 |
Максимальная рабочая температура измеряемой среды, оС | 1100 |
Максимальная динамическая вязкость измеряемой среды, мПас | 200 |
Масса в зависимости от Ду, кг | 0,2 - 60 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 59870 |
Условия эксплуатации: - диапазон температур окружающего воздуха, °С | от +5 до +50; |
- относительная влажность при температуре 35 °С, %, не более 80.
Габаритные и установочные размеры преобразователей приведены в таблице 2.
Таблица 2 - Габа | ритные и установочные размеры | |
Тип профиля | Габаритные размеры, мм | Диаметр установочных отверстий, мм |
10 | Монтажная длина 35-125 | 17-21 |
22 | Монтажная длина 100-1500 | 28-38 |
32 | Монтажная длина 400-2500 | 36-38 |
50 | Монтажная длина 400-6500 | 54-71 |
Знак утверждения типа наносят на титульный лист паспорта методом печати и на трубку методом наклейки.
Таблица 3 - Комплектность преобразователя
Наименование | Количество | Примечание |
Преобразователь расхода измерительный SDF | 1 шт. | |
Паспорт | 1 экз. | |
Индивидуальная упаковка | 1 шт. | |
Методика поверки | 1 экз. | на партию |
осуществляется по методике МП2550-0233-2014 «Преобразователи расхода измерительные SDF. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева 31.01.2014 г.
Основные средства поверки:
- оборудование для поверки дифференциального преобразователя давления согласно МП на данный тип СИ;
- поверочные установки с пределами допускаемой относительной погрешности не более
± 0,3 % и диапазоном воспроизведения расхода не менее диапазона расходов поверяемого преобразователя;
поверка производится либо на воздухе либо на воде, в зависимости от среды, на которой используется преобразователь
- термометр ртутный стеклянный лабораторный по ГОСТ 28498-90, цена деления 0,1 оС;
- барометр с диапазоном измерений (81-121) кПа, погрешность ±100 Па;
Лист № 4 Всего листов 4
- штангенциркуль с верхним пределом измерений от 150 до 3000 мм, с пределами допускаемой абсолютной погрешностью не хуже от ± 0,02 до ± 0,5 мм - в зависимости от исполнения трубки;
- рулетка длинной 10 м с пределами допускаемой абсолютной погрешности ± 1 мм. Сведения о методиках (методах) измерений
МИ 1743-87 ГСИ. Расход природного газа. Методика выполнения измерений осредняющими напорными трубками.
ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода измерительным SDF
1 ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости.
2 ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
3 Техническая документация фирмы-изготовителя.
осуществление торговли и товарообменных операций.
Зарегистрировано поверок | 32 |
Поверителей | 3 |
Актуальность данных | 22.11.2024 |
