| Номер в госреестре | 57097-14 |
| Наименование СИ | Прицепы-цистерны и полуприцепы-цистерны |
| Обозначение типа СИ | ГРАЗ-ПЦ и ГРАЗ-ППЦ |
| Изготовитель | ОАО "Завод ГРАЗ", с.Грабово |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

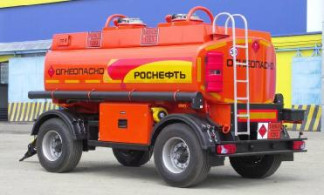

Прицепы-цистерны ГРАЗ-ПЦ и полуприцепы-цистерны ГРАЗ-ППЦ (далее - цистерны)
3
предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Цистерны представляют собой сварной корпус, имеющий поперечное сечение в форме «чемодана», «эллипса» или «круга». Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Горловины отсеков круглой, квадратной или прямоугольной формы с установленными указателями уровня налива в виде угольника.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
Корпус цистерны ПЦ с надрамником крепится к лонжеронам шасси при помощи стремянок.
На ППЦ рама цистерны сварной конструкции приварена к цистерне, является связующим звеном между корпусом цистерны и осями.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения М1 и М2.
В зависимости от конструкции и размера горловин и места расположения планки указателя уровня налива цистерны имеют варианты исполнения Г1 и Г2. В исполнении Г1 планка указателя уровня налива находится в полости горловины, а в исполнении Г2 в полости цистерны.
Фото 2. Общий вид полуприцепа-цистерны ГРАЗ-ППЦ-37,7 М2Г2
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека, и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения маркировочной таблички и заклепки для нанесения оттиска поверительного клейма.
Рисунок 1. Обозначение места для нанесения оттиска поверительного клейма.
Основные характеристики приведены в таблице 1.
Таблица 1
| Цистерна | Номинальный объем, 3 дм | Масса снаряженной цистерны М1/М2, кг, не более | Длина цистерны, мм, не более | Высота цистерны, мм, не более | Ширина цистерны, мм, не более |
| ГРАЗ-ПЦ-8,5 | 8500 | 814/1220 | 4320 | 1900 | 2042 |
| ГРАЗ-ПЦ-10,7 | 10700 | 1070/1600 | 5390 | 1980 | 2042 |
| ГРАЗ-ПЦ-15,0 | 15000 | 1470/2200 | 6320 | 2100 | 2320 |
| ГРАЗ-ППЦ-24,0 | 24000 | 3100/5100 | 9520 | 1890 | 2330 |
| ГРАЗ-ШЩ -26,0 | 26000 | 3300/5600 | 9760 | 1950 | 2320 |
| ГРАЗ-ШЩ -28,0 | 28000 | 3100/5100 | 10540 | 2310 | 2380 |
| ГРАЗ-ШЩ-30,0 | 30000 | 2400/6800 | 9570 | 2350 | 2390 |
| ГРАЗ-ШЩ-32,0 | 32000 | 2000/4000 | 10000 | 2450 | 2450 |
| ГРАЗ-ШЩ-33,0 | 33000 | 2600/6600 | 11200 | 2350 | 2390 |
| ГРАЗ-ШЩ-33,5 | 33500 | 2100/4200 | 10100 | 2100 | 2500 |
| ГРАЗ-ШЩ-35,0 | 35000 | 4500/7100 | 11130 | 2240 | 2380 |
| ГРАЗ-ШЩ-36,0 | 36000 | 2200/4400 | 11100 | 2100 | 2500 |
| ГРАЗ-ШЩ-37,7 | 37700 | 2100/4200 | 9300 | 2450 | 2450 |
| ГРАЗ-ШЩ-40,0 | 40000 | 2300/7500 | 12000 | 2240 | 2500 |
Лист № 3 Всего листов 3
Пределы допускаемой относительной погрешности при измерении объема ±0,4% Температура окружающей среды при эксплуатации от минус 40 до плюс 50°С
наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.
В комплект поставки цистерн входят:
- ГРАЗ-ПЦ или ГРАЗ-ППЦ- 1 шт.;
- запасные части, инструменты и принадлежности (в соответствии с формуляром) - 1 комплект;
- руководство по эксплуатации - 1 шт.;
- формуляр - 1 шт.
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Методика измерений в руководстве по эксплуатации «Прицепы-цистерны ГРАЗ-ПЦ и полуприцепы-цистерны ГРАЗ-ППЦ». РЭ 37.253.246-2014.
Нормативные документы, устанавливающие требования к прицепам-цистернам ГРАЗ-ПЦ и полуприцепам-цистернам ГРАЗ-ППЦ
1. ТУ 4525.106.71230407-2014. Технические условия. Прицепы-цистерны ГРАЗ-ПЦ и полуприцепы-цистерны ГРАЗ-ППЦ.
Осуществление торговли и товарообменных операций.
