ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения VB12 Назначение средства измерений
Трансформаторы напряжения VB12 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Трансформаторы напряжения VB12 относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения VB12 являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки и двумя вторичными обмотками.

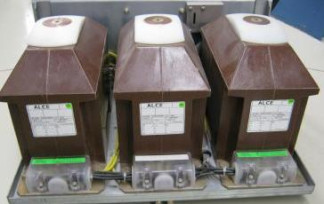

На выступе основания трансформаторов размещены выводы основной и дополнительной вторичных обмоток. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. Внешний вид трансформаторов напряжения VB12 представлен на Рис.1
| Характеристика | Значение |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное напряжение первичной обмотки, В | 6000V3 |
| Характеристика | Значение |
| Номинальное напряжение основной вторичной обмотки, В | 110/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 110/3 |
| Класс точности основной вторичной обмотки | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3P |
| Номинальная мощность основной вторичной обмотки, В-А | 50 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 50 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Габаритные размеры, мм, (длинахширинахвысота) | 350x148 х 220 |
| Масса не более, кг | 26 |
| Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
аблица 1 - Комплектность трансформаторов напряжения VB12
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения VB12 Зав. №№ 8549780002, 8549780003, 8549780009, 8549780010, 8549780011, 8549780012, 8549780013, 8549780014, 8549780015, 8549780016, 8549780017, 8549780018 |
| 2 | Паспорт |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению ±0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению ± 0,1%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VB12
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
