Трансформаторы тока ТШП-0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 Гц.
Карточка СИ
Номер в госреестре 57102-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТШП-0,66
Изготовитель ОАО "Минский электротехнический завод им.В.И.Козлова", Беларусь, г.Минск
Год регистрации 2019
Срок свидетельства 27.09.2023
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТШП-0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 Гц.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем для преобразования измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока изготавливаются в следующих конструктивных исполнениях: ТШП-0,66-1 с размером отверстия под токопровод 103*23 мм; ТШП-0,66-11 с размером отверстия под токопровод 81*38 мм; ТШП-0 66-III с размером отверстия под токопровод 131*61 мм.

Трансформаторы тока состоят из магнитопровода и одной вторичной обмотки. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор. Корпус трансформаторов тока выполнен из пожаробезопасной пластмассы.

Каждый контакт вторичной обмотки трансформаторов имеет два зажима. Трансформаторы тока класса точности 0,5S дополнительно имеют контакт подключения обмотки напряжения счетчика.

Выводы вторичной обмотки и контакт подключения обмотки напряжения счетчика закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки от несанкционированного доступа.

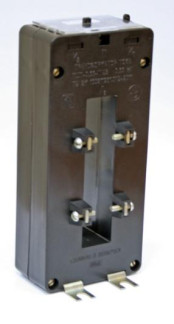

Внешний вид трансформаторов тока с местами пломбирования и нанесения знаков поверки приведены на рисунках 1-3.

Места пломбирования

Места пломбирования

Оттиск знака поверки

Рисунок 3- Внешний вид трансформаторов тока ТШП-0,66-Ш с местами пломбирования

и нанесения знаков поверки

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики представлены в таблице 1 и 2.

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

Номинальное напряжение трансформатора UHOM, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток трансформатора IiHOM, А

400; 500; 600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000

Номинальный вторичный ток трансформатора 12ном, А

5

Наименование характеристики

Значение

Номинальная вторичная нагрузка S2hom с коэффициентом мощности cosf2 = 0,8, В-А

5; 10; 15

Количество вторичных обмоток для измерений

1

Класс точности вторичной обмотки для измерений

0,5S; 0,5; 1

Номинальная частота напряжения сети/ном, Гц

50

Номинальный коэффициент безопасности приборов вторичных обмоток, предназначенных для измерения, КБном

от 3,5 до 11,5

Таблица 2 - Технические характеристики трансформаторов

Наименование характеристики

Значение

Габаритные размеры, мм, не более: для типа ТШП-0,66-1 для типа ТШП-0,66-11 для типа ТШП-066-III

80,5x65x182

90,5x75x162

120,5x65x222

Масса, кг, не более:

для типа ТШП-0,66-1 на номинальный первичный ток, А:

800

0,84

1000

0,87

1200

0,91

1500

0,95

2000

1,03

для типа ТШП-0,66-11 на номинальный первичный ток, А:

400

1,17

500

1,19

600

1,21

800

1,00

1000

1,03

для типа ТШП-0 66-III на номинальный первичный ток, А:

1000

1,15

1200

1,18

1500

1,23

2000

1,11

2500

1,20

3000

1,24

4000

1,44

5000

2,0

Вид климатического исполнения по ГОСТ 15150-69

У3

Средний срок службы, лет, не менее

25

Средняя наработка до отказа, ч, не менее

4105

Знак утверждения типа

наносится на корпус трансформатора методом литья, а также на этикетку и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность трансформаторов приведена в таблице 3.

Наименование

Обозначение

Количество

Трансформатор тока ТШП-0,66

-

1 шт.

Этикетка

для типа ТШП-0,66-1 для типа ТШП-0,66-11 для типа ТШП-066-III

ВИЭЛ.671211.044ЭТ

ВИЭЛ.671211.049ЭТ

ВИЭЛ.671211.054ЭТ

1 экз.

Руководство по эксплуатации (поставляется на партию трансформаторов в количестве 10 или менее штук, отправляемых в один адрес)

ВИЭЛ.671211.044РЭ

1 экз.

Комплект монтажных частей для установки и присоединения трансформатора

-

1 шт.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (Регистрационный номер в Федеральном информационном фонде 27007-04);

-    трансформатор тока И-523 (Регистрационный номер в Федеральном информационном фонде 1868-63);

-    прибор сравнения КТ-01 (Регистрационный номер в Федеральном информационном фонде 18287-99);

-    магазин нагрузок МР3027 (Регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в верхней части лицевой панели прибора в виде оттиска, на боковой поверхности в виде голографической наклейки и в виде оттиска в этикетку или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия TY BY100211261.075-2012 Трансформаторы тока ТШП-0,66. Технические условия
