Устройства обработки аналоговых данных AED, AD, 57117-14

Назначение

Устройства обработки аналоговых данных AED, AD (далее - преобразователи) предназначены для выполнения аналогово-цифрового преобразования выходного сигнала весоизмерительных датчиков (далее-датчиков), с дальнейшей обработкой, и передачи результата взвешивания в цифровой форме через цифровой интерфейс, не отображая его.

Описание

Конструктивно преобразователи AD представляют собой печатную плату (без корпуса) и состоят из стабилизированного источника питания датчиков, усилителя электрических сигналов, аналогово-цифрового преобразователя (АЦП), процессора обработки данных, программируемого ПЗУ. Преобразователи AED представляют собой преобразователь AD, заключенный в корпус, содержащий также стабилизированный источник питания, дополнительные интерфейсы связи, переключатель интерфейсов.

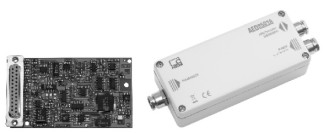

Внешний вид преобразователей показан на рисунке 1.

Принцип действия устройств обработки аналоговых данных AED, AD основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобразуется в цифровой, далее обрабатывается микропроцессором и передается через цифровой интерфейс. Преобразователи могут быть оснащены интерфейсами связи: RS232, RS422, RS485, Profibus DP, CANOpen, DeviceNet.

Преобразователи снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    определение стабильного равновесия (4.4.2);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство уравновешивания (выборки) массы тары (Т.2.7.4);

-    обнаружение промахов (5.2);

-    режим работы многодиапазонных весов (Т.3.2.7)

- переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).

Обозначение модификаций имеет вид ADX1X2, где:

Х1 - условное обозначение модификации преобразователя AD: 101, 102, 103 Х2 - условное обозначение конструктивного исполнения: A, B, С и т.д.

AEDX1X2, где:

Х1-условное обозначение модификации преобразователя AED: 9001, 9101, 9201, 9301, 9401, 9501

X2 - условное обозначение конструктивного исполнения: A, B, С, D и т.д.

Комбинации преобразователей AED и AD представлены в таблице 1.

Таблица 1

Знак поверки в виде наклейки наносится на корпус (плату) преобразователей. На маркировочной табличке указаны:

-    торговая марка изготовителя;

-    модификация;

-    серийный номер;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (е);

-    действительная цена деления шкалы (d);

-    диапазон температуры.

Схема пломбировки преобразователей от несанкционированного доступа приведена на рисунках 2 и 3.

Положение переключателя юстировки

в

Ли

щ

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе преобразователей (только для AED) (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, который находится на печатной плате преобразователя AD и также может быть опломбирован, при этом ПО не может быть модифицировано без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя юстировки.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «С».

Идентификация ПО осуществляется по номеру версии. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

* Примечание - обозначение «х» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на преобразователь и на руководство по эксплуатации.

Комплектность

1.    Преобразователь............................................................................................................1 шт.

2.    Эксплуатационная документация................................................................................1 экз.

3.    Методика поверки.........................................................................................................1 экз.

Поверка

осуществляется по документу МП 57117-14 «ГСИ. Устройства обработки аналоговых данных AED, AD. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2013 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 2 документа «Устройства обработки аналоговых данных AED, AD. Руководство по эксплуатации».

Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).

Сведения о методах измерений

«Устройства обработки аналоговых данных AED, AD. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам обработки аналоговых данных AED, AD

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»

3.    Техническая документация фирмы-изготовителя

Рекомендации к применению

- в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
