Станции погодные автоматические AWS430, 57122-14

Назначение

Станции погодные автоматические AWS430 (далее - станции AWS430) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, энергетической освещенности, уровня воды (гидростатического давления), высоты волны.

Описание

Принцип действия станций AWS430 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральную систему, где результаты измерений обрабатываются, отображаются на дисплее метеостанции, регистрируются и архивируются.

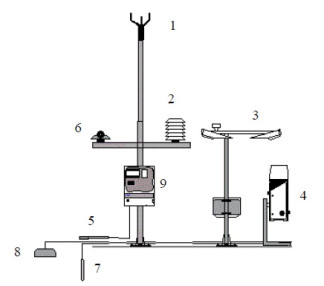

Конструктивно станции AWS430 построены по модульному принципу. Станции AWS430 состоят из модуля измерительного, модуля центральной системы, модуля электропитания, линий связи и вспомогательного оборудования. Общий вид станций AWS430 представлен на рис.1.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (таблица 2) и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к одной или нескольким метеорологическим мачтам.

Модуль центральной системы состоит из преобразователя измерительного QML201, радиомодема, встроенного программного обеспечения (ПО «QML») и вспомогательного коммуникационного оборудования, смонтированных в водонепроницаемом корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Так же в корпусе размещаются измерительные преобразователи атмосферного давления.

Модуль электропитания состоит из источника тока и резервной аккумуляторной батареи. Модуль электропитания размещается, в зависимости от конфигурации станции, на отдельной стойке или в одном корпусе с модулем центральной системы.

Станции AWS430 предназначены для использования в морских условиях: в портах, на судах и на морских платформах. Корпуса компонентов станций AWS430 имеют конструкцию стойкую к соленым и влажным условиям и к частому замерзанию и оттаиванию.

Станции AWS430 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции AWS430 имеют последовательные интерфейсы RS-232, RS-485 и радиомодем стандарта GSM.

5

8

Пломбирование первичных измерительных преобразователей производиться на заводе-изготовителе. Пломбирование центральной системы производится при установке станций AWS430 путем пломбирования центральной системы.

Программное обеспечение

Станций AWS430 имеют программное обеспечение «MAWS» (ПО «MAWS»), которое состоит из двух модулей: встроенного ПО преобразователя измерительного QML201C (встроенное ПО «QML») и автономного ПО «AWS Client». Встроенное ПО «QML» обеспечивает сбор, обработку, архивирование, прием и передачу данных. Автономное ПО «AWS Client» обеспечивает отобра-

Лист № 3 Всего листов 7

жение результатов измерений, проверку состояния систем станции. ПО «MAWS» являются полностью метрологически значимым.

Идентификационные данные программного обеспечения:

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Состав измерительных преобразователей в станциях AWS430. Таблица 2

Технические характеристики

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус станций AWS430 путем гравировки.

Комплектность

Таблица 5

Поверка

осуществляется по методике поверки МП 2551-0121-2013 «Станции погодные автоматические

AWS430», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.06.2013 года.

Перечень эталонов, применяемых при поверке:

1.    Государственный специальный эталон единицы скорости воздушного потока ГЭТ150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.

2.    Термостат Quick Cal диапазон от минус 15 до 150°С, нестабильность поддержания с погрешностью ± 0,4 °С.

3.    Термометр эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02°С.

4.    Калибратор влажности HMK15, диапазон от 0,8% до 100%, погрешность ± 2 % в диапазоне от 0,8 % до 90 % включительно, погрешность ± 3 % в диапазоне свыше 90 % до 100 %.

5.    Барометр образцовый переносной БОП-1М, диапазон от 5 до 1100 гПа, погрешность ±

0,1 гПа.

6.    Дальномер лазерный Leica DISTO A5, диапазон от 0,05 до 200 м, погрешность ± 2 мм в диапазоне от 0,05 до 30 м включительно, ± 10 мм в диапазоне свыше 30 до 200 м

7.    Комплект поверочный PWA11, диапазон измерений метеорологической оптической дальности от 0 до 100 %, погрешность ± 3 %.

8.    Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА

9.    Термогигрометр ИВА-6Б, исполнение 2П, зав. № 7089, диапазон от 0 % до 98 %, погрешность ± 1%.

10.    Климатическая камера КТК-3000, зав. № 281269, диапазон поддержания температуры от минус 50 °С до 100 °С, точность поддержания температуры с погрешностью ± 2 °С; диапазон поддержания относительной влажности от 10 % до 98 %, точность поддержания влажности с погрешностью ± 3 %.

11.    Камера климатическая Votsch VT7004, диапазон поддержания температуры от минус 70 °С до 180 °С, точность поддержания температуры ± 2 °С.

12.    Калибратор давления DPI 605, верхний предел измерения избыточного давления 2 МПа, относительная погрешность ± 0,025%;

13.    Пиранометр «Пеленг СФ-06», диапазон от 0 до 1600 Вт/м , погрешность ± 11 %

Сведения о методах измерений

приведены в формуляре «Станции погодные автоматические AWS430».

Нормативные и технические документы, устанавливающие требования к станциям погодным автоматическим AWS430

1.    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

3.    ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

Лист № 7 Всего листов 7

4.    ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная

2 2

схема для средств измерений абсолютного давления в диапазоне 2,7* 10 .4000* 10 Па.

5.    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

6.    ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

7.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

8.    ГОСТ 8.195-89 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 +

25.00    мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 +

25.0    мкм.

9.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

10.    Техническая документация фирмы «Vaisala Oyj», Финляндия.

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
