| Номер в госреестре | 57124-14 |
| Наименование СИ | Стенд |
| Обозначение типа СИ | СКТВ-2М |
| Изготовитель | АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Стенд СКТВ-2М (далее - стенд), предназначен для воспроизведения давления, температуры, расхода теплоносителя через сквозное отверстие, местоположения течи теплоносителя, концентрации аммиака, объемной активности азота 16 по Р-распаду.
Стенд состоит из: модели участка трубопровода энергетической установки длиной 10,5 метров с установленной теплоизоляцией и нагревателями; емкости с теплоносителем со встроенным уровнемером и нагревателем; импульсного нейтронного генератора со шкафом управления; шкафа управления стендом; шкафа КИП; водяного коллектора с электроуправ-ляемыми клапанами регулирующими; системы трубопроводов с жиклерами различных диаметров.
Принцип действия стенда заключается в имитации условий возникновения течи теплоносителя в заданных точках участка трубопровода.
Давление в системе трубопроводов задается с помощью сжатого газа (азот) находящегося в баллоне под давлением. Давление в системе контролируется датчиком давления Мет-ран-150 (Рег. № 32854-13).
Температура теплоносителя контролируется преобразователями термоэлектрическими КТХА (Рег. № 36765-09).
Расход теплоносителя зависит от диаметра применяемых жиклеров и определяется косвенным методом по изменению уровня теплоносителя в емкости за единицу времени.
Требуемая концентрация аммиака обеспечивается смешиванием известного количества воды и 10 % раствора аммиака.

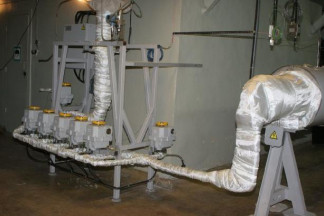

Объемная активность воды по Р-распаду определяется концентрацией ядер 16N в объеме емкости с теплоносителем в момент отключения импульсного нейтронного генератора. Внешний вид составных частей стенда представлен на рисунках 1-3.
Метрологические и технические характеристики стенда приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Диапазон воспроизводимых расстояний до места течи, м | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи, мм | 10 |
| Диапазон воспроизводимых расходов теплоносителя, л/мин | от 0,05 до 11,5 |
| Пределы допускаемой относительной погрешности воспроизведения расхода, % | ± 15 |
| Диапазон воспроизведения избыточного давления в системе трубопроводов, МПа | от 0 до 17 |
| Пределы допускаемой относительной погрешности воспроизведения давления, % | ± 10 |
| Диапазон воспроизведения температуры теплоносителя, °С | от 15 до 330 |
| Пределы допускаемой относительной погрешности воспроизведения температуры теплоносителя, % | ± 10 |
| Диапазон воспроизведения концентрации аммиака в теплоносителе, мг/м3 | от 0 до 70 |
| Пределы допускаемой относительной погрешности воспроизведения концентрации аммиака в теплоносителе, % | ± 8 |
| Диапазон воспроизведения объемной активности воды по 16N по Р-распаду, Бк/м3 | от 1102 до 2106 |
| Пределы допускаемой погрешности воспроизведения объемной активности воды по 16N по Р-распаду, % | ± 15 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 15 до 35 от 25 до 95 |
Знак утверждения типа наносится на шкаф управления стендом в виде наклейки, и на титульный лист формуляра руководства по эксплуатации Э.091.7482 РЭ типографским способом.
Комплектность стенда представлена в таблице 2. Таблица 2
| Наименование | Кол-во, шт./экз. |
| Участок трубопровода с теплоизоляцией и нагревателями | 1 |
| Бачок Э.091.7482.01 | 1 |
| Баллон газовый | 1 |
| Водяной коллектор с электроуправляемыми клапанами регулирующими (пять параллельных трубопроводов 0 10 х 2 мм) | 1 |
| Импульсный нейтронный генератор | 1 |
| Датчик давления Метран-150 | 1 |
| Преобразователи термоэлектрические КТХА | |
| Руководство по эксплуатации Э.091.7482 РЭ | 1 |
| Формуляр Э.091.7482 ФО | 1 |
| Инструкция. Стенд СКТВ-2М. Методика поверки. 651-13-68 МП | 1 |
осуществляется в соответствии с документом 651-13-68 МП «Инструкция. Стенд СКТВ-2М. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30 декабря 2013 г.
Основное поверочное оборудование: рулетка измерительная металлическая Р20УЗК (рег. № 26278-04), диапазон измерений от 0 до 20 м, класс точности 3; секундомер механический СОСпр-2б-2-000 (рег. № 11519-11), класс точности 2; цилиндр мерный стеклянный 2-го класса точности (рег. № 22760-09), 10 мл, ± 0,2 мл; цилиндр мерный стеклянный 2-го класса точности (рег. № 22760-09), 2000 мл, ± 20 мл; гамма-спектрометр на основе блока детектирования 6931-20 (БДЭГ 2-39-01) (рег. № 4027-74), энергетическое разрешение 9 %.
Стенд СКТВ-2М. Руководство по эксплуатации Э.091.7482 РЭ
Воспроизведение течи расхода теплоносителя на стенде СКТВ-2М. Методика выполнения измерений. № 16/015-2013.
Выполнение работ и оказание услуг по обеспечению единства измерений при поверке и испытаниях систем контроля течи, а также при проведении научно-исследовательских и опытно-конструкторских работ.
Нормативные и технические документы
Стенд СКТВ-2М. Техническая документация Э.091.7482.
