| Номер в госреестре | 57125-14 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Beck 984M |
| Изготовитель | "Beck GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

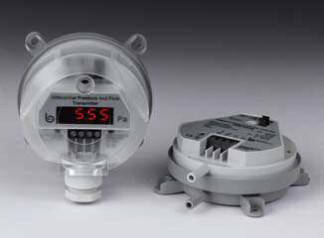

Преобразователи давления измерительные Beck 984M предназначены для непрерывного преобразования значения измеряемого давления неагрессивных газообразных сред в унифицированный аналоговый выходной сигнал постоянного тока, напряжения.
Принцип действия преобразователей давления измерительных Beck984 основан на преобразовании первичным преобразователем измеряемого давления в электрический сигнал низкого уровня с последующим преобразованием его в унифицированный выходной сигнал.
Первичным преобразователем является пьезорезистивный кремниевый тензомодуль, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью, выбираемый по заказу. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению. В герметичном корпусе находится электронная схема, обеспечивающая преобразование низкоуровненвого сигнала с первичного преобразователя в унифицированный выходной сигнал
Конструкция прибора позволяет с помощью перемычек менять пределы измерений и вид выходного сигнала.
Преобразователи давления измерительные Beck 984M имеют несколько вариантов исполнения: 984М.323, 984М.333, 984М.343, 984М.353, 984М.373, 984М.383, 984М.393, они отличаются друг от друга диапазонами измерений.
Таблица 1
| Модель: | 984М.323 | 984М.333 | 984М.343 | 984М.353 | 984М.373 | 984М.383 | 984М.393 |
| Диапазоны измерений, Па: | от 0 до 100 от 0 до 250 | от 0 до 250 от 0 до 500 | от 0 до 500 от 0 до 1000 | от 0 до 1000 от 0 до 2500 | от 0 до 5000 от 0 до 10000 | от 0 до 100000 от 0 до 250000 | от 0 до 25000 от 0 до 50000 |
| Пределы допускаемой основной погрешности, % от диапазона измерений | ± 1,5 | ||||||
| Информативный параметр выходного сигнала, мА В (в зависимости от модели) | от 4 до 20 от 0 до 10 | ||||||
| Напряжение питания, В | 24 | ||||||
| Диапазон температур окружающего воздуха, °С | от 0 до 50 | ||||||
| Дополнительная погрешность от воздействия изменения температуры измеряемой среды, %/10°С от диапазона измерений | ±5 | ±5 | ±2,5 | ±1 | ±1 | ±1 | ±1 |
| Масса, не более, г | 130 | ||||||
| Габаритные размеры, дли-нахдиаметр не более, мм | 85x58 | ||||||
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
В комплект поставки входит:
1. преобразователь давления измерительный Beck 984M
2. Паспорт;
3 Принадлежности по заказу.
4. Методика поверки
осуществляется по методике поверки МИ 57125-14 «Преобразователи давления измерительные Beck 984M. Методика поверки», утвержденной ФГУП ВНИИМС 27.12.2013 г. Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, МП-6 1 и 2 разрядов
- Задатчики давления Воздух -1600 и Воздух-2,5
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
представлены в паспортах на приборы.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Beck 984M
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
3. Техническая документация «Beck GmbH», Германия.
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
