| Номер в госреестре | 57127-14 |
| Наименование СИ | Комплекс измерительно-вычислительный стенда для испытаний центробежных компрессоров производства ООО "РусТурбоМаш" |
| Обозначение типа СИ | DAU (ИВК DAU) |
| Изготовитель | ООО "Спутник-Интеграция", г.Пермь |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекс измерительно-вычислительный «DAU» стенда для испытаний компрессоров центробежных производства ООО «РусТурбоМаш», № 001 (далее - ИВК) предназначен для непрерывного мониторинга, сбора и архивирования данных о производительности испытуемых компрессоров. ИВК выполняет измерения выходных аналоговых сигналов от первичных измерительных преобразователей давления, разности давлений, а также сигналов термопреобразователей сопротивления. ИВК на основе полученной измерительной информации вырабатывает сигналы регулирования параметров технологического процесса, выдает сигналы сигнализации, диспетчерского управления при проведении испытаний на стенде для испытаний компрессоров центробежных производства
ООО «РусТурбоМаш».
Архитектура построения ИВК - многоуровневая.
Нижний уровень Системы состоит из контроллера программируемого «DAU», предназначенного для измерения и регистрации параметров испытуемого изделия и технологического оборудования, выдачи управляющих сигналов на исполнительные устройства стендовых систем по заранее заданным алгоритмам.
Верхний уровень Системы - это:
- автоматизированные рабочие места (АРМ) персонала, предназначенные для обработки полученных данных, визуализации значений параметров на экране мониторов, записи на диск.
Принцип действия ИВК основан на:
- преобразовании электрических сигналов датчиков в цифровой код и вычисление значений измеряемых физических величин;
- передачи результатов измерений по сети Ethernet с нижнего на верхний уровень
ИВК;
- регистрации результатов измерений параметров на диске с одновременным выводом их на мониторах АРМа ИВК.
Обмен информацией и командами между уровнями ИВК осуществляется по вычислительной сети Ethernet.
ИВК работает следующим образом.
В измерительных каналах давления, разности давлений газов и жидкостей выходной сигнал первичного измерительного преобразователя поступает на вход измерительных модулей ИВК. ИВК преобразует силу постоянного тока в цифровой код, вычисляется значение физической величины, а затем по индивидуальной функции преобразования измерительного канала - значение измеряемого давления, разности давлений газов и жидкостей.
Принцип действия измерительных каналов температуры газов и жидкостей заключается в преобразовании электрических аналоговых сигналов, поступающих от термопреобразователей сопротивления (ТС) типа Pt100, в цифровой код и дальнейшей их обработке с помощью программного обеспечения.
В состав системы входят следующие измерительные каналы:
- силы постоянного тока;
- сигналы от термопреобразователей сопротивления типа Pt100.
Лист № 2 Всего листов 5
Конструктивно ИВК представляет собой стойку с аппаратурой, АРМы персонала испытательного стенда.

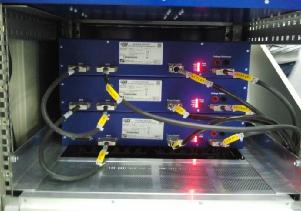

Внешний вид ИВК приведен на рисунке 1.
Рисунок 1. Внешний вид ИВК
Программное обеспечение ИВК можно разделить на 2 группы - встроенное программное обеспечение и внешнее, устанавливаемое на персональный компьютер АРМов.
Встроенное программное обеспечение, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Внешнее программное обеспечение «Coda», не влияет на метрологические характеристики ИВК, и используется для конфигурирования и настройку параметров модулей, центральных процессоров, конфигурирование систем промышленной связи на основе стандарта Ethernet, установку парольной защиты от несанкционированного доступа.
Программное обеспечение «Coda» не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения во встроенное программное обеспечение.
Идентификационные данные внешнего программного обеспечения представлены в Таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения «Coda»
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентифи кационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CodaAdmin | V3.0.0.6 | Не используется | - | - |
| CodaView | V3.0.0.8 | Не используется | - | - |
Диапазоны измерений и значения пределов погрешностей измерительных каналов ИВК приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование измеряемого параметра | Индекс измерительного канала | Количество измерительных каналов | Диапазон измерений | Пределы допускаемой погрешности измерений |
| Сила постоянного тока | А1 01 .. А1 24 А2 01 .. А2 24 А3_01.. А3_24 | до 72 шт. | от 4 до 20 мА | * приведенная ± 0,05 % |
| Сигналы от термопреобразователей сопротивления типа Pt100 | А1 01 .. А1 24 А2 01 .. А2 24 А3 01.. А3 24 | до 72 шт. | от 100,00 до 194,10 Ом | абсолютная ± 0,1 °С |
* 1 1 1 1 - за нормирующее значение принимается значение величины диапазона измерений.
Технические характеристики приведены в таблице 3. Таблица 3 - Технические характеристики_
| Наименование характеристики | Значение характеристики |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 187 до 242 |
| Потребляемая мощность, ВА, не более | 6000 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха при температуре 25 оС, % - атмосферное давление, мм рт. ст. | от 15 до 30 до 80 от 700 до 800 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений приведена в таблице 4. Таблица 4 - Комплектность ИВК
| № п/п | Наименование | Кол-во, шт. | Примечания |
| 1 | Блок сбора данных, в составе: | 1 | |
| 2 | Источник опорного напряжения 3201-АА (ф. Bustec) | 2 | |
| 3 | Блок сбора состояния аналоговых сигналов ProDaq 5070-BC (ф. Bustec), в составе: | 3 | |
| 4 | Функциональная плата: 24-канальный аналогово-цифровой конвертер 3410-АА (ф. Bustec) | 3 | |
| 5 | Материнская плата VBIbus 3150-АА (ф. Bustec) | 3 | |
| 6 | Мейнфрейм (высокопроизводительный компьютер) VXIbus E8408A (ф. Agilent) | 3 | |
| 7 | Сервер для сбора данных Fujitsu ESPRIMO P700 E90+, Intel Core i5-2500 | 1 |
| 8 | Комплект эксплуатационной документации | 1 | |
| 9 | Методика поверки | 1 |
Поверка ИВК проводится в соответствии с документом МП 57127-14 «Комплекс измерительно-вычислительный «DAU» стенда для испытаний центробежных компрессоров производства ООО «РусТурбоМаш. Методика поверки», утвержденной ФБУ «Пермский ЦСМ» «07» февраля 2014 г и входящим в комплект поставки.
Средства поверки ИВК приведены в таблице 5.
Таблица 5 - Средства поверки ИВК_
| Наименование и тип | Диапазон измерений | Класс точности, пределы допускаемой погрешности |
| Калибратор многофункциональный TRX-TTR | (0 - 20) мА | ПГ ± 0,05 % |
| Мера сопротивления многозначная Р4831 | (0 - 111111,1) Ом | КТ 0,02 |
Методика (метод) измерений содержится в руководстве по эксплуатации на «Измерительно-вычислительный комплекс стенда для испытаний центробежных компрессоров производства ООО «РусТурбоМаш».
Нормативные документы
1 ГОСТ 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
2 МИ 2539-99 с Изменением № 1. «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
