Преобразователи давления K, 57128-14

Преобразователи давления серии K Назначение средства измерений

Преобразователи давления серии K (далее - преобразователь) предназначены для непрерывного измерения давления разрежения и избыточного давления жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал. Преобразователи применяются в системах автоматического контроля, регулирования и управления технологическими процессами.

Описание

Принцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующего через воспринимающую полость на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны от приложенного измеряемого давления. Чувствительным элементом является мембрана из нержавеющей стали 17-4РН, на которую методом тонкопленочной технологии нанесена измерительная схема из поликристаллического кремния SiO2. В результате воздействия давления на мембрану изменяется сопротивление тензомоста, что приводит к появлению выходного сигнала.

В зависимости от условий применения и конструктивных особенностей преобразователи изготавливаются шести моделей XD, XDHT, XF, XFHT, X1, XK.

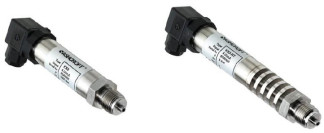

Общий вид преобразователей показан на рисунках 1 - 6.

Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: для моделей XD, XDHT, XF, XFHT - IP65, IP68; для моделей X1, XK - IP65, IP67, IP68.

Преобразователь представляет собой моноблочную конструкцию, включающую в себя чувствительный элемент и преобразователь сигнала, которые расположены в стальном герметичном корпусе. Конструкция преобразователей, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, и не требует пломбирования.

Обозначение преобразователя: преобразователь давления серии K=ХХХX=XX=XXX=X/XXXX=XXX=XXXX=XXX=XX (XX),

1    2 3    4    5    6    7 8 9

где 1 - модель: XD, XDHT, XF, XFHT, X1, XK;

2    - выходной сигнал: 01 - 0...10 В, 05 - 0...5 В, 15 - 1...5 В, 16 - 1...6 В,

20 - 0.20 мА, 42 - 4.20 мА;

3    - допускаемая основная приведенная погрешность: 025 - ± 0,25 %, 050 - ± 0,5 %,

100 - ± 1,0 %;

4    - диапазон измерения давления (верхний предел измерений);

5    - единица измерений: kPa - кПа, MPa - МПа, BAR - бар;

6    - степень защиты: IP65, IP67, IP68;

7    - размер присоединительного штуцера (в соответствии с руководством по эксплуа

тации);

8    - электрическое соединение (в соответствии с руководством по эксплуатации);

9    - дополнительные опции (в соответствии с руководством по эксплуатации).

Верхние пределы измерений избыточного давления1:

- для моделей XD, XDHT, XK

кПа

и«    и«    и«

100;160; 250; 400 ; 600 ; 1000 1,6*; 2,5*; 4*; 6*; 10*; 16*; 25*; 40*; 60; 100; 140

МПа

кПа

МПа

кПа

МПа

для модели X1

400;600; 1000 1,6; 2,5; 4; 6; 10; 16; 25; 40

для моделей XF, XFHT

100; 250; 400**; 600**; 1000** 1,6**; 2,5**; 4**; 6**; 10**; 25**; 40**; 60

Диапазон измерений давления разрежения1, кПа:

-    для моделей XD, XDHT, XK, XF, XFHT    от 0 до 100

Диапазон измерений избыточного давления-разрежения1, кПа:

**

-    для моделей XD, XDHT, XK от минус 100 до 150; от минус 100 до 300 ; от минус 100 до 500

** **

-    для моделей X1, XF, XFHT    от минус 100 до 300 ; от минус 100 до 500

Пределы допускаемой основной приведенной погрешности (уосн) при температуре окружающей среды 20±3 оС, %:

± 0,252; ± 0,5 ± 0,25; ± 0,5 ± 1,0 ± 0,53; ± 1,0

-    для моделей XD, XDHT

-    для модели X1

-    для модели XK

-    для моделей XF, XFHT

Вариация выходного сигнала, %, не более:

-    для всех моделей

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС от 20±3 оС, %:

-    для моделей XD, XDHT, X1, XK

-    для модели XF:

при измерение давления > 1000 кПа при измерение давления < 1000 кПа

-    для модели XFHT

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации4, %:

-    для всех моделей

Диапазон температуры измеряемой среды, °С:

-    модели XD, X1, XK, XF

-    модель XDHT

-    модель XFHT

Диапазон температуры окружающей среды, °С:

-    для всех моделей

± 0,5-hU

± 0,3

± 0,3 ± 1,2 ± 0,2

± 0,1

от минус 30 до плюс 100 от минус 30 до плюс 150 от минус 30 до плюс 200

от минус 30 до плюс 85

Выходной сигнал - сила постоянного тока, мА:

-    модели XD, XDHT, XF, XFHT    от 4 до 20; от 0 до 20

-    модели X1, XK    от 4 до 20

Выходной сигнал - напряжение постоянного тока, В:

-    модели XD, XDHT, XF, XFHT, XK    от 1 до 5; от 0 до 5; от 1 до 6; от 0 до 10

Электрическое питание напряжение постоянного тока, В

-    модели XD, XDHT, X1, XF, XFHT

от 12 до 30 от 10 до 30

-    модель XK

Сопротивление изоляции, МОм, не менее:

-    для всех моделей    1

Габаритные размеры (диаметр/длина), мм:

-    модель XD    27/134

-    модель XDHT    27/175

-    модель X1    16/113

-    модель XK    27/112

-    модель XF    27/148

-    модель XFHT    27/193

Масса, г, не более:

-    модели XD, XF    250

-    модели XDHT, XFHT    400

-    модель X1    100

-    модель XK    200

Средний срок службы, лет:

-    для всех моделей    12

Знак утверждения типа

наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом наклейки.

Комплектность

1    Преобразователь давления (модель по заказу)

1 шт. 1 экз. 1 экз. 1 экз.

2    Руководство по эксплуатации............................

3    Этикетка...............................................................

4    Методика поверки...............................................

Поверка

осуществляется в соответствии с документом МЦКЛ.0135.МП «Преобразователи давления серии K. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 14.02.2014 г.

Основные средства поверки:

-    мановакуумметр грузопоршневой типа МВП-2,5, класса точности 0,05, диапазон измерений от минус 95 до 250 кПа;

-    манометр избыточного давления грузопоршневой МП-60, пределы допускаемой приведенной погрешности ± 0,05 %, диапазон измерений от 0,1 до 6 МПа;

-    манометр избыточного давления грузопоршневой МП-2500, пределы допускаемой приведенной погрешности ± 0,05 %, диапазон измерений от 5 до 250 МПа;

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ 4381072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I + 1) мкА.

Сведения о методах измерений

изложены в документе «Преобразователи давления серии K. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям давления серии K

1    ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2    ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

3    ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».

4    Техническая документация фирмы изготовителя.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
