Весы автомобильные электронные для взвешивания в движении ВАТ-Д, 57130-14

Назначение

Весы автомобильные электронные для взвешивания в движении ВАТ-Д (далее - весы) предназначены для измерений массы автотранспортных средств в движении.

Описание

Конструктивно весы состоят грузоприемного устройства (далее - ГПУ), состоящее из одной секции, которая опирается на четыре весоизмерительных тензорезисторных датчика (далее -датчик).

Сигнальные кабели датчиков подключены к динамическому преобразователю (ПД), соединенному с адаптером интерфейсным, с которого сигнал по интерфейсу связи RS-232 или USB поступает в персональный компьютер (далее - ПК).

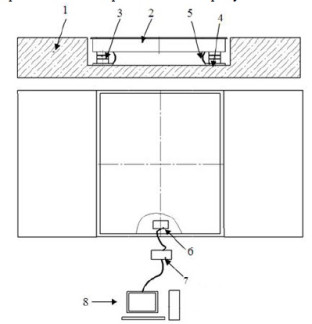

Схематичное изображение весов представлено на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей ПК.

В качестве устройства обработки аналоговых данных используется динамический преобразователь ПД-004, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково.

ПК служит для отображения результатов взвешивания, хранения информации и управления

весами.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 39778-08);

-    датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 39774-08);

-    датчики весоизмерительные МВ 150, изготавитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);

-    датчики весоизмерительные тензорезисторные М, модификации М70, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 53673-13);

-    датчики весоизмерительные тензорезисторные С и Н, изготовитель ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 53636-13);

-    датчики весоизмерительные тензорезисторные на сжатие LS, LSC, MNC, WBK, WBS и на изгиб DSB-B, модификация WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 31532-09);

-    датчики весоизмерительные тензорезисторные С, модификации С16А, изготовитель -фирма «Hottinger Baldwin Messtechnik Gmbh», Германия (Госреестр № 20784-09);

-    датчики весоизмерительные сжатия ЯС3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12).

Весы снабжены следующими устройствами и функциями:

-    определение направления и скорости движения при взвешивании;

-    полуавтоматическая установка нуля.

Весы могут быть оснащены последовательными интерфейсами RS-485, RS-232, Ethernet или USB 2.0 для связи с периферийными устройствами (например, принтеры, вторичный дисплей).

Обозначение модификаций имеет вид:

ВАТ-Д-Н-К, где:

Н - Наибольший предел взвешивания, т.:.........20; 25; 30; 40; 50; 60; 80; 100; 120; 150; 200;

К - класс точности по ГОСТ 30414-96: ................................................................1; 2.

Значения наибольшего предела взвешивания НПВ, наименьшего предела взвешивания НмПВ, дискретность d наносятся на маркировочную табличку, закрепляемую на ГПУ и/или ПК.

Схемы пломбировки от несанкционированного доступа приведены на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) весов, является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью измерения ПО без применения специализированного оборудования производителя. Кроме того защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик событий (электронное клеймо).

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Наибольший предел взвешивания (НПВ), т: .................20; 25; 30; 40; 50; 60; 80; 100; 120; 150; 200

Дискретность отсчета d, кг...................................................................................... 10; 20; 50

Направление движения при взвешивании.........................................................двустороннее

Скорость движения при взвешивании, км/ч..........................................................................от 2 до 10

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении автомобиля, прицепа или полуприцепа, а так же автомобиля, прицепа или полуприцепа в автопоезде без расцепки при первичной поверке приведены в таблице 2.

Таблица 2

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении автопоезда в целом при первичной поверке должны соответствовать значениям, указанным в таблице 3.

Таблица 3

Примечания:

1.    n - число автомобилей, прицепов, полуприцепов в автопоезде (но не менее трех). При фактическом числе автомобилей, прицепов, полуприцепов в автопоезде, превышающем 10, значение n принимают равным 10.

2.    Значения пределов допускаемой погрешности для одного конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов._

Диапазон температур для ГПУ и ПД-004, оС............

Диапазон температур для ПК................................

от минус 30 до плюс 40 . от плюс 10 до плюс 40

220 +10 %

.....................220 -15%

.........................50±1

...........от 700 до 2200

.......... от 3500 до 5200

Параметры электропитания от сети переменного тока напряжение, В........................................

частота, Гц...........................................

Длина ГПУ, мм: ................................................

Ширина ГПУ, мм: ..............................................

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на корпусе ПК и/или на ГПУ весов и типографским способом на титульный лист эксплуатационной документации.

Комплектность

1.    Весы

1 шт. 1 экз.

2.    Руководство по эксплуатации. Паспорт Поверка

весов при взвешивании в движении осуществляется в соответствии с ГОСТ Р 8.603-2003 «Весы для взвешивания автотранспортных средств в движении. Методика поверки».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Весы автомобильные электронные для взвешивания в движении ВАТ-Д. Руководство по эксплуатации. Паспорт».

Основные средства поверки:

-    весоповерочный автомобиль с гирями класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

-    гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

-    весы контрольные, автомобиль и автопоезд контрольный по ГОСТ Р 8.603-2003.

Сведения о методах измерений

Раздел П. 8 «Порядок работы» документа «Весы автомобильные электронные для взвешивания в движении ВАТ-Д. Руководство по эксплуатации. Паспорт».

Нормативные и технические документы, устанавливающие требования к весам автомобильным электронным для взвешивания в движении ВАТ-Д

1.    ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие технические требования».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-008-15285126-12 «Весы автомобильные электронные для взвешивания в движении ВАТ-Д. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
