| Номер в госреестре | 57134-14 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | NET S8+ GNSS |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 16.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая NET S8+ GNSS предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая NET S8+ GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

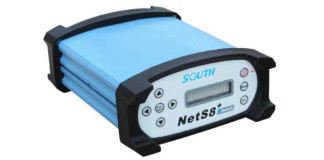

Конструктивно аппаратура геодезическая спутниковая NET S8+ GNSS представляет собой пластиковый прорезиненный корпус, вмещающий приёмник, управление которым осуществляется с помощью персонального компьютера. Принимаемая при помощи внешней антенны со спутников информация записывается во внутреннюю память. Аппаратура геодезическая спутниковая NET S8+ GNSS оснащена встроенной аккумуляторной батареей. На передней панели аппаратуры геодезической спутниковой NET S8+ GNSS расположена кнопка питания, ЖК- дисплей, кнопки управления курсором дисплея, а также кнопки ввода внесенных изменений, выхода из текущего меню и перезагрузки приемника.
На задней панели аппаратуры геодезической спутниковой NET S8+ GNSS расположены следующие порты:
- порт для подключения GNSS-антенны;
- внешний порт шкалы частот для доступа к внешней синхронизации;
- два порта RS-232 для вывода статистических и дифференциальных данных;
- порт для подключения внешнего источника питания;
- порт для подключения зарядного устройства;
- порт RJ45 для доступа к Ethernet;
- PPS выходной порт секундного импульса;
- порт событийного входа;
- порт отладки / подключения к ПК и считывания данных с внутренней SD-карты;
- многофункциональный порт / расширенный USB-накопитель.
Лист № 2 Всего листов 5
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой NET S8+ GNSS не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая NET S8+ GNSS имеет встроенное программное обеспечение «Web server», а также программное обеспечение «South GPS Processor», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Web server | NetS8+ web server | W8B130618 | - | - |
| South GPS Processor | Gpsadj.exe | 4.500.090603 | B46865BE | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
| Наименование характеристики | Значение |
| Тип приемника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы: | GPS: L1 C/A, L2C, L2E, L5 ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P GIOVE-B: L1 CBOC, E5A, E5B и E5AltBOC BeiDou (Compass): B1 (QPSK), B1-MBOC, B1-2(QPSK), B2 (QPSK), B2-BOC, B3 (QPSK), B3-BOK, L5 (QPSK) SBAS: L1 C/A, L5 |
| Режимы измерений: | «Дифференциальные кодовые измерения», «Статика», «Быстрая статика», «Высокоточная статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
| Тип антенны: | Внешняя |
| Наименование характеристики | Значение |
| Допускаемая СКП измерений в режиме «Дифференциальные кодовые измерения», мм: - в плане - по высоте | 250 + 1 • 10-6 • D 500 + 1 • 10-6 • D где D - измеряемое расстояние, мм |
| Допускаемая СКП измерений в режиме «Статика» и «Быстрая статика», мм: - в плане* - по высоте* - в плане1 - по высоте** | 2,5 + 0,5 • 10-6 • D 5 + 0,5 • 10-6 • D 4 + 0,5 • 10-6 • D 9 + 0,5 • 10-6 • D где D - измеряемое расстояние, мм |
| Допускаемая СКП измерений в режиме «Высокоточная статика»2, мм: - в плане - по высоте | 3 + 0,1 • 10-6 • D 3,5 + 0,4 • 10-6 • D где D - измеряемое расстояние, мм |
| Допускаемая СКП измерений в режиме «Кинематика» и «Кинематика в реальном времени (RTK)» мм: - в плане - по высоте | 10 + 1 • 10-6 • D 20 + 1 • 10-6 • D где D - измеряемое расстояние, мм |
| Источник электропитания, В: - Внутренний аккумулятор - Внешний источник | 7,6 7 - 36 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 65 |
| Габаритные размеры, (Д х Ш х В) мм, не более: | 202 x 163 x 75 |
| Масса, кг, не более: | 1,40 |
* - для расстояний менее 30 км;
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой NET S8+ GNSS.
| Наименование | Количество, ед. |
| Приемник NET S8+ GNSS | 1 |
| Устройство защиты от перенапряжения | 1 |
| Грозоразрядная антенна CR3-UHG (L1+L2 GPS+ГЛОНАСС антенна с высокостабильным фазовым центром) | 1 |
| Антенный кабель длиной 35 м | 1 |
| Внешний адаптер питания | 1 |
| Антенный штекер для S8+ | 1 |
| TT Кабель передачи данных | 1 |
| Многофункциональный коммуникационный кабель | 1 |
| Зарядное устройство | 1 |
| Устройство защиты от перенапряжения сети (интернет соединения) | 1 |
| Устройства защиты от перенапряжений для антенного сигнала | 1 |
| Усиливающая пластина для установки и центрирования S8+ | 1 |
| Руководство по эксплуатации | 1 |
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая NET S8+ GNSS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой NET S8+ GNSS
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 5000 м».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.», КНР.
- при осуществлении геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. № 412 г. (п.п. 3.3; 5.2).
| Зарегистрировано поверок | 41 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
