Термометры манометрические Н207, 57138-14

Назначение

Термометры манометрические модели Н207 (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы термометра.

Описание

Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на щуп термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали (316) или из стали (304). Термометры изготавливаются с тыльным креплением корпуса и имеют исполнения, различающиеся по диапазону измеряемых температур, а также по габаритным размерам корпуса и термобаллона.

При использовании термометров в условиях низких температур или сильной вибрации корпус термометра дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи (только исполнения с диаметром корпуса 100 и 150 мм).

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.

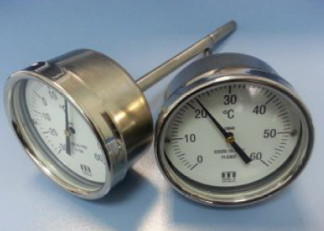

Фотографии общего вида термометров приведены на рисунке 1.

Диапазон измеряемых температур, цена деления шкалы, а также пределы допускаемой абсолютной погрешности приведены в таблице 1.

Таблица 1.

Диаметр корпуса, мм: ..................................................................63; 100; 150

Диаметр термобаллона, мм: ........................................................9,5; 12,7; 15,9

Длина термобаллона, мм: ...........................................................от 160 до 500

Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ...........................от минус 40 до плюс 60;

-    относительная влажность, %: .............................................................до 98

Средний срок службы, лет, не менее:............................................................8.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

Комплектность

Термометр    - 1 шт.; (исполнение в соответствии с заказом);

Паспорт (на русском языке) - 1 экз.;

По дополнительному заказу: защитная гильза, монтажные приспособления. Поверка

осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термометры.

Лист № 3 Всего листов 3

Нормативные и технические документы, устанавливающие требования к термометрам манометрическим модели Н207

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Instruments To Industry Ltd», Великобритания.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
